5.5 Меню отображения результатов измерения «Resalts»

Для вызова данного меню необходимо выбрать строку «Resalts» в меню верхнего уровня, после чего дисплей примет вид в соответствии с рис. 18.

Bert : Resalts A_LOS Prt. Off 13:30 27.11.98 B_LOS
Time Manual SideB on Gate 90 12:30:00 Work 05 10:12:03 RXB : + 001 ppm
BIT	0	1.5E-10
CODE	0	1.0E-10
FAS	0	2.3E-08
BLOCR	0	0.0E-00
CRCW	0	0.0E-00
CRCB	0	0.0E-00
E	0	0.0E-00
A/B Table Hist Er@AL More

Рис.18

Time - строка режима запуска сеанса измерений. Ручному запуску соответствует надпись «Manual», в автоматическом режиме запуска в строке указываются время и дата запуска сеанса измерений, заданные в окне «Control Menu/Time Data» в строке «Set up start data».

Gate – строка индикации длительности сеанса измерений, которая задается в окне «Control Menu/Time Data» в строке «Set up timer».

Work - строка индикации времени, прошедшего с момента начала сеанса измерения.

Side – строка индикации стороны (А или В), к которому относятся результаты, отображаемые в данном окне «RESALTS».

Tx - строка индикации источника синхронизации на передаче или введенного отклонения тактовой частоты внутреннего задающего генератора от номинального значения 2048 кГц, задаваемого в окне (Interface Menu).

Rx – строка индикации измеренного тестером отклонения тактовой частоты на приеме.

BIT – битовые ошибки. В строке отображается количество битовых ошибок, измеренных тестером за время сеанса и коэффициент ошибок.

CODE – кодовые ошибки. В строке отображается количество кодовых ошибок, измеренных тестером за время сеанса и коэффициент ошибок.

FAS – ошибки цикловой синхронизации. В строке отображается количество ошибок цикловой синхронизации, измеренных тестером за время сеанса и коэффициент ошибок.

CRCW – ошибки контрольной суммы битов процедуры CRC не приеме.

CRCB – достоверность сигнала по ошибкам CRC.

E–ошибки процедуры CRC на дальнем конце. В строке отображается количество ошибок CRC, измеренных тестером за время сеанса и коэффициент ошибок.

BLOCK - блоковые ошибки. В строке отображается количество блоковых ошибок, полученных в результате анализа битовых ошибок. Длина блока задается в строке (Bit/Block) в (Patterns Menu).

А/В – переключение направлений А или В.

Table – вызов окна с табличным представлением отчета о результатах измерений.

Hist – вызов окна представления результатов измерений в виде гистограммы. Гистограмма отображает только ошибки.

ALARM – вызов окна представления аварий. Из данного окна могут быть вызваны окна представления информации об авариях в виде таблиц и гистограмм.

E@Al - вызов меню ввода калиброванных ошибок и генерации аварий (см. 5.3).

More – смена в нижней строке дисплея клавиш F1÷F5.

G.821 – вызов окна отчета о результатах измерения в соответствии с рекомендацией G.821.

G.826– вызов окна отчета о результатах измерения в соответствии с рекомендацией G.826.

Для вызова табличного представления результатов измерений необходимо нажать клавишу «Table». На дисплее отобразятся результаты последнего сеанса измерений. Например так, как показано на рис.19. Данная таблица может просматриваться и во время проведения сеанса измерений и по его окончании. Левая колонка таблицы представляет собой список нарушений. Напротив нарушений указано их количество и дата регистрации (сутки, часы, минуты, секунды). Словами «begin» и «end» указываются моменты их возникновения и завершения. Клавиши «Home», «Up», «Down», «End» служат для удобства просмотра таблицы.

Bert : Error&Alarm Table A_LOS Prt. Off 14:30 22.10.98 B_LOS
SideB
CODE	55	00:00:00:55
REMT	1	00:00:00:55 begin
LOM	1	00:00:00:56 begin
REMT	0	00:00:00:56 end
LOM	0	00:00:00:57 end
LOS	1	00:00:00:56 begin
LOS	0	00:00:00:56 end
A/B Home Up Down End

Рис.19

Для представления информации в виде гистограмм необходимо нажать клавишу «Hist». На дисплее отобразятся в виде гистограммы результаты прошлого сеанса измерений. Например, в соответствии с рис.20.

Bert : Error Histogram A_LOS Prt. Off 14:30 22.10.98 B_LOS

BIT 1403 Side B Zoom + -

A/B Home Up Down End

Рис.20

По оси абсцисс отложены моменты времени, а по оси ординат – интенсивность ошибок в степенном представлении (1Е4 это 10000 ошибок). Ось времени масштабируется нажатием клавиш <+> и <->. Масштаб может быть представлен в размерах дней (day), часов (hour), минут (min), секунд (sec).

При изменении масштаба на дисплее отображается гистограмма для момента времени, отмеченного вертикальным курсором в виде прерывистой линии. Курсор можно перемещать клавишами < ←> и < →>.

В нижней части дисплея показывается интервал времени, пред-ставленный в данный момент на экране. Слева – начальный момент, справа - конечный. Для того чтобы изменить моменты времени, отображаемые на дисплее, необходимо в масштабе минут установить курсор на требуемое место, а затем вызвать масштаб секунд. В каждом из масштабов верху отражается вид ошибок (например, BIT), количество ошибок данного вида в момент времени, отмеченный курсором, обозначение приемной стороны, для которой было выполнено измерение (Side B) и напоминание названий клавиш для изменения масштаба (Zoom + - ).

Тип ошибок может быть изменен нажатием клавиши <Chang>, а направление – клавишей <A/B>.

Для получения отчета о результатах измерений согласно рекомендациям G.821 и G.826 необходимо нажать клавишу <G.821> или <G.826>. Пример отчета по рекомендации G.821 приведен на рис.21, а для рекомендации G.826 - на рис.22. Используемые обозначения:

S – общее количество секунд в сеансе измерения,

US – секунды неготовности,

AS – секунды готовности,

ES-секунды с ошибками,

ALS – секунды аварий,

EFS – секунды, свободные от ошибок,

SES – секунды пораженные ошибками,

DM – минуты деградации качества, BBE – блоки битовых ошибок.

Bert : G.821 A_LOS Prt. Off 14:30 22.10.98				Bert : G.826 A_LOS Prt.Off 14:30 22.10.98
Side B				Side B
S=	226			S=	228
US=	1			US=	3
AS=	225			AS=	225
ES=	223			ES=	223
ALS=	1			ALS=	220
EFS=	2			EFS=	2
SES=	12			SES=	12
DM=				BBE=	3*10^-7

Рис.21 Рис.22

Для вызова страниц отображения аварий необходимо нажать клавишу <Alarm>, в этом случае дисплей примет вид в соответствии с рис.23. В приведенной таблице отображается состояние счетчиков аварий.

Bert : Alarm A_LOS Prt. Off 12:30 22.10.98 B_LOS
Time Manual Side B on Gate 90 12:30:00 Work 05 10:12:03 RxB: +001ppm
LOS	0	REMT	104
LOF	0	MREM	12
LOM	35	SLIP	0
AIS	0	NPAT	0
BER	0
A/B Table Hist Er&Al

Рис.23

Для вызова окна табличного отображения необходимо нажать клавишу <Table>. На дисплее отобразятся результаты последнего сеанса измерений, например, как это показано на рис. 24.

Bert : Alarm Table A_LOS Prt. Off 12:30 22.10.98 B_LOS
Alarm	Beginning	Duration
REMT	00:00:00:55	00:00:00:01
LOM	00:00:00:56	00:00:00:01
A/B Up Down End more

Рис.24

Для вызова окна отображения информации об авариях в виде гистограмм необходимо вызвать окно <Alarms> и нажать клавишу <Hist>. На дисплее отобразятся в виде гистограммы результаты прошлого сеанса измерений. Например, в соответствии с рис. 25.

Bert : Alarm Histogram A_LOS Prt. Off 14:30 12.10.98 B_LOS

Time Marker : 00:00:00:00

A/B Up Down End more

Рис.25

Надпись Time Marker отображает положение вертикального курсора на оси времени. Курсор передвигается клавишами < ←> и < →>. Слева от вертикальной черты нанесены названия аварий. Темные области на гистограмме отображают моменты времени, пораженные авариями. Для просмотра аварий. Зарегистрированных за сеанс измерения. Удобно устанавливать курсор на темные области в крупном масштабе (часы), а затем, вызывая более мелкие масштабы (минуты, секунды), просматривать гистограмму более детально.

Запуск и окончание сеанса измерений

Для запуска сеанса измерений в ручном режиме в окне (Control Menu/Set up time) установить в строке (Set up start data) режим <Manual>. После этого запуск сеанса измерения может осуществляться в окне (Results) нажатием клавиши <Ввод>, а остановка сеанса измерения повторным нажатием этой клавиши.

Для запуска сеанса измерения автоматически по заданному моменту времени необходимо установить в окне {Control Menu/Set up time}дату и время запуска в строке {Set up start date}. Сеанс измерения может быть остановлен как по окончании заданной длительности сеанса измерения, так и принудительно, нажатием клавиши {Ввод}. Если сеанс измерений не запущен, то об этом сигнализирует надпись {Prt. off} во второй строке дисплея. }. Если сеанс измерений запущен, то об этом сигнализирует надпись {Prt. on}. По окончании сеанса измерений возможно появление двух надписей {Prt. off} и {Prt. end}. Последняя надпись сигнализирует о том, что сеанс измерений был прекращен досрочно, т.к. был переполнен буфер для записи результатов измерений. Буфер для записи результатов измерений имеет емкость 9000 событий. За одно событие принимается момент начала и окончания аварии или ненулевое количество ошибок за секунду. Ошибки различных видов или аварии различных видов являются различными событиями.

Дерево переходов между окнами для работы тестера в режиме тестирования достоверности

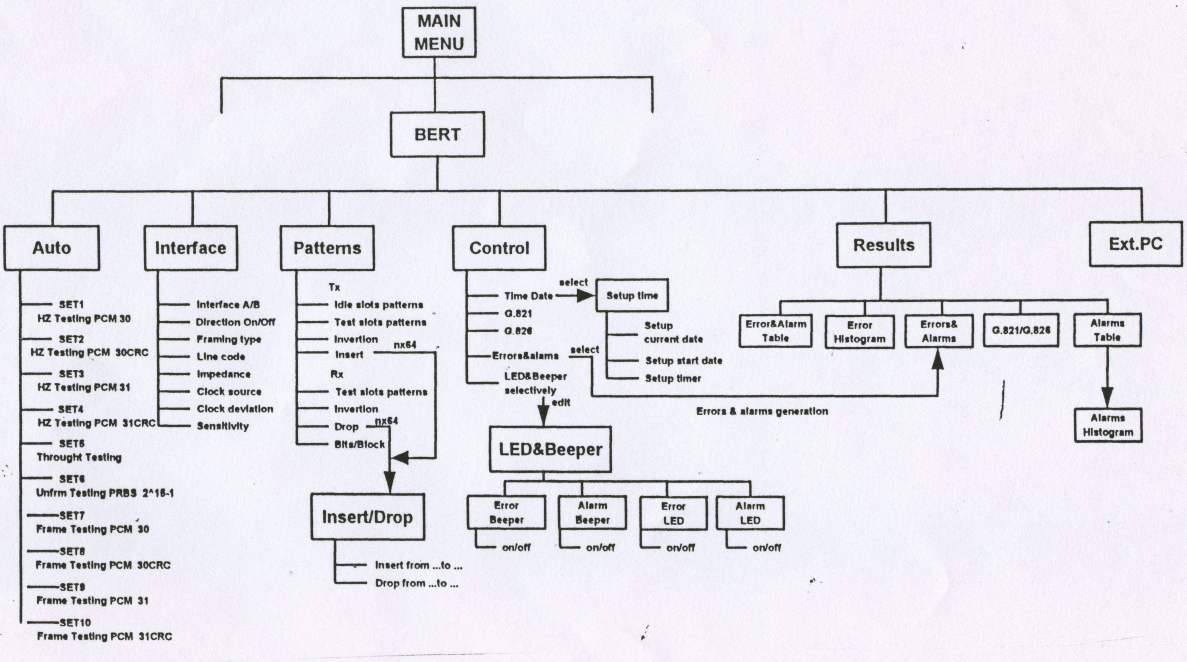

Дерево переходов между окнами для работы тестера в режиме тестирования достоверности представлено на рис. 26.

Рис.26
