9. Паралельний регістр з розрядністю 6 біт на основі тригерів

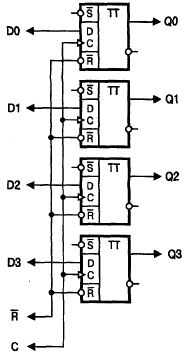

Для того, чтобы сохранить какое-либо число в таком регистре, нужно подать это число поразрядно на входы D0—D3. Затем на вход С схемы подается импульс записи. По заднему фронту этого импульса число записывается в регистр. Причем каждый разряд числа записывается в свой отдельный D-триггер. Записанное в регистр число можно считывать с выходов Q0—Q3.

В схеме_регистра присутствует также вход сброса R . Он объединяет входы R всех триггеров и используется для начальной установки всех разрядов регистра в нулевое состояние.

10. Структурна схема микроконтроллера 90S2313

Микроконтроллер 90S2313 содержит в себе:

• 2Кб памяти программ которая нужна для хранения программ МК

• 128б EEPROM, енергонезависимая память которая предназначена для хранения данных.

• 128б оперативной памяти

• 32 восьмибитный регистра общего назначения, предназначены для хранения переменных.

• 2 порта ввода вывода один из которых 8-ми битный, предназначены для ввода или вывода информации

• Один 8-ми битный таймер счетчик и один 16-ти битный, предназначены для формирования временных задержек или для счета импульсов от внешнего источника. Также могут тактироватся от внутреннего источника тактирования, и работать с различным предделением. Также есть прерывание по переполнению и по сравнению.

• UART предназначен для передачи информации по последовательном порту.

• Сторожевой таймер, предназначен для сброса микроконтроллера если он зависнет.

• Внешние и внутрение прерывания
