2.4 Програмований пристрій вводу/виводу - мікросхема кр580вв55а
Мікросхема КР580ВВ55А - програмований пристрій вводу/виводу паралельної інформації, застосовується в якості елемента введення/виведення загального призначення, що сполучає різні типи периферійних пристроїв з магістраллю даних систем обробки інформації.
Умовне графічне позначення мікросхеми приведено на мал. 3.18, призначення виводів — в табл. 3.19, структурна схема показана на рис. 3.19.

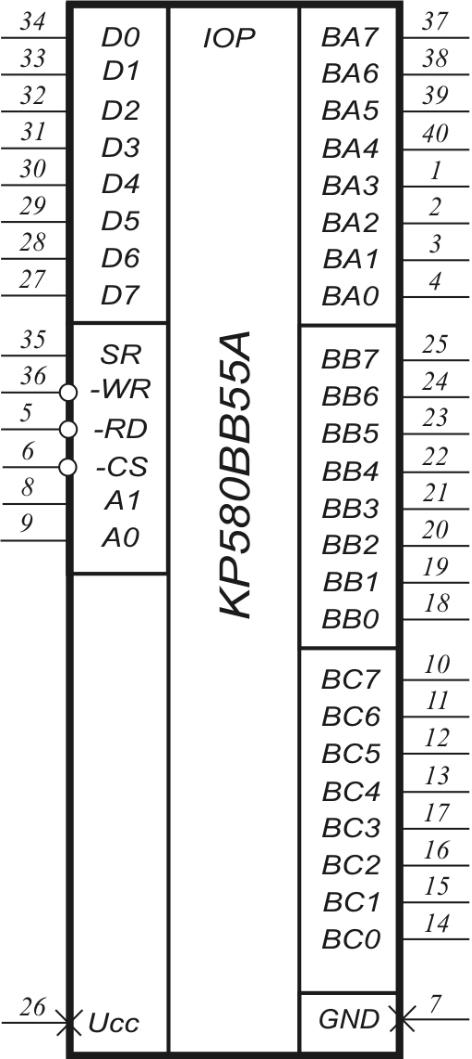

Рисунок Умовне графічне позначення мікросхеми КР580ВВ55А
Обмін інформацією між магістраллю даних систем і мікросхемою КР58ОВВ55А здійснюється через 8-розрядний двонаправлений трьохстабільний канал даних (D). Для зв'язку з периферійними пристроями використовуються 24 лінії введення/виведення, згрупованих в три 8-разрядих канали ВА, ВВ, BC, напрям передачі інформації і режими роботи яких визначаються програмним методом.
Мікросхема може функціонувати в трьох основних режимах. В режимі 0 забезпечується можливість синхронної програмно-керованої передачі даних через два незалежних 8-розрядних канали ВА і ВВ і два 4-розрядні канали BC.
В режимі 1 забезпечується можливість введення або виведення інформації в/або з периферійного пристрою через два незалежних 8-розрядних каналу ВА і ВВ по сигналах квотування. При цьому лінії каналу C використовуються для прийому і видачі сигналів управління обміном.
В режимі 2 забезпечується можливість обміну інформацією з периферійними пристроями через двонаправлений 8-розрядний канал ВА по сигналах квотування. Для передачі і прийому сигналів управління обміном використовуються п'ять ліній каналу BC. Вибір відповідного каналу і напрям передачі інформації через канал оприділяється сигналами А0, А1 (сполучаються звичайно з молодшими розрядами каналу адреси системи) і сигналами (-RD), (-WR), (-CS).
Таблиця 3.19. Призначення виводів мікросхеми КР580ВВ55А
Вивід |
Позначення |
Тип виводу |
Функціональне призначення виводів |
1-4 37-40 5 6 7 8,9 10-17
18-25
26
27-34
35
36 |
ВАЗ-ВА0 ВА7-ВА4 (-RD) (-CS) GND A1,A0 BC7-BC4 BC0-BC3 BB0-BB7
Ucc
D7-D0
SR
(-WR) |
Входи/Виходи
Вхід Вхід - Вхід Входи/Виходи
Входи/Виходи
-
Входи/Виходи
Вхід
Вхід |
Інформаційний канал А
Читання інформації Вибір мікросхеми Спільний Молодші розділи адреси Інформаційний канал С
Інформаційний канал В
Напруга живлення +5 В+- 5% Канал даних
Установка в початкове положення Запис інформації |
Режим роботи кожного з каналів ВА, ВВ. ВC визначається вмістом регістра управляючого слова (РУС). Виробивши запис керуючого слова РУС, можна перевести мікросхему в один з трьох режимів роботи:
режим 0- просте введення/виведення;
режим 1 - стробоване введення/виведення;
режим 2- двонаправлений канал.
На додаток до основних режимів роботи мікросхема забезпечує можливість програмної незалежної установки в 1 і скидання в 0 будь-якого з розрядів регістра каналу BC.
Перед початком роботи МПС дану мікросхему потрібно запрограмувати в потрібний режим роботи. Для цього необхідно записати в РУС керуючий код згідно таблиці вввввв
Таблиця Формат керуючого слова
-
розряд
значення
D7
1
D6
режими роботи ВА та розрядів 4-7 ВС
00- режим 0
01- режим 1
1х- режим 2
D5
D4
канал ВА
1- ввід
0- вивід
D3
розряди 4-7 ВС
1- ввід
0- вивід
D2
режими роботи ВВ та розрядів 0-3 ВС
0- режим 0
1- режим 1
D1
канал ВВ
1- ввід
0- вивід
D0
розряди 0-3 ВС
1- ввід
0- вивід
Таблиця Напрям передачі інформації в залежності з керуючими сигналами.
Сигнали на входах |
напрям передачі інформації |
||||
А1 |
А0 |
-RD |
-WR |
-CS |
|
ввід інформації |
|||||
0 |
0 |
0 |
1 |
0 |
ВА- канал даних |
0 |
1 |
0 |
1 |
0 |
ВВ- канал даних |
1 |
0 |
0 |
1 |
0 |
ВС- канал даних |
вивід інформації |
|||||
0 |
0 |
1 |
0 |
0 |
канал даних- ВА |
0 |
1 |
1 |
0 |
0 |
канал даних- ВВ |
1 |
0 |
1 |
0 |
0 |
канал даних- ВС |
1 |
1 |
1 |
0 |
0 |
канал даних- РУС |
операції блокування |
|||||
х |
х |
х |
х |
х |
канал даних — в третьому стані |
1 |
1 |
0 |
1 |
0 |
заборонена комбінація |

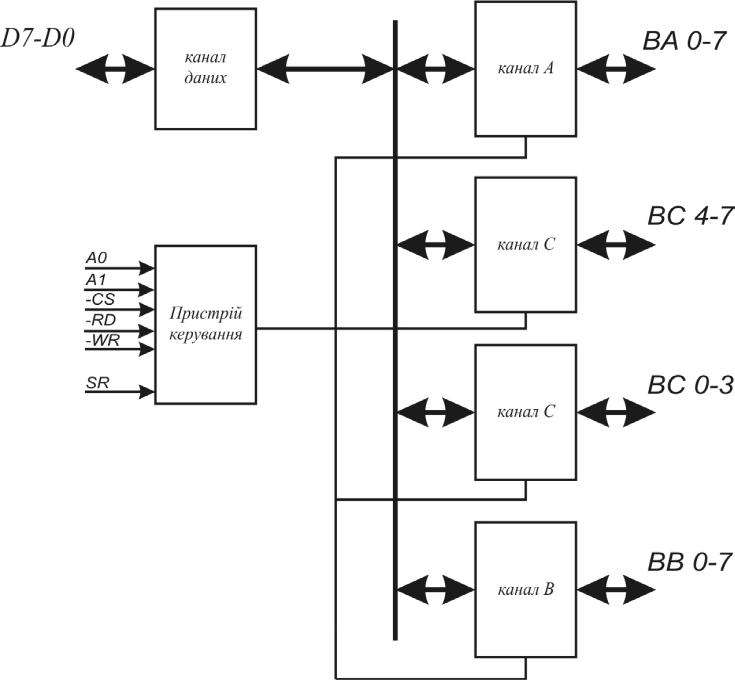

Рис. 3.18. Структурна схема КР580ВВ55А
