V1: Основные определения и методы расчета линейных и нелинейных

электрических цепей постоянного тока.

I: {{1}}; К=В

S: Как изменится проводимость проводника при увеличении площади его поперечного сечения в 2 раза?

+: увеличится в 2 раза

-: уменьшится в 2 раза

-: не изменится

-: увеличится в 4 раза

I: {{2}}; К=В

S: Длину и диаметр проводника увеличили в 2 раза. Как изменится сопротивление проводника?

-: увеличится в 2 раза

+: уменьшится в 2 раза

-: не изменится

-: увеличится в 4 раза

I: {{3}}; К=В

S: Найти эквивалентное сопротивление цепи, если R₁ = 4 Ом, R₂ = 2 Ом, R₃ = 3 Ом

-: R_экв ≈ 1,1 Ом;

-: R_экв ≈ 9 Ом

+: R_экв ≈0,9 Ом

-: R_экв ≈ 2,7 Ом

I: {{4}}; К=А

S: Как изменится эквивалентное сопротивление приведенной цепи, если приемники соединить последовательно:

-: не изменится

+: увеличится

-: уменьшится

-: не достаточно данных

I: {{5}}; К=В

S: В приведенной схеме сопротивление R₃ увеличилось. Как изменится напряжение на участках цепи, если U = const ?

-: увеличится

+: уменьшится

-: не изменится

-: не достаточно данных

I: {{7}}; К=В

S: Дано R₁ = 10 Ом, R₂ = 20 Ом, R₃ = 70 Ом, U = 100 В. Как изменятся напряжения на участках цепи, если сопротивления будут равны: R₁ = 20 Ом, R₂ = 40 Ом, R₃ = 140 Ом, U = const ?

-: увеличится

-: уменьшится

+: не изменится

-: не достаточно данных

I: {{8}}; К=А

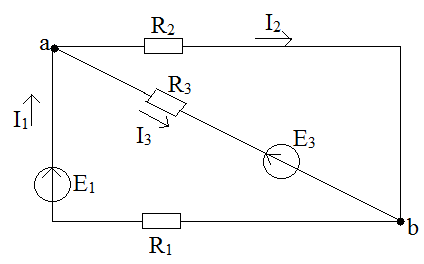

S: Когда можно воспользоваться методом узлового напряжения?

-: если цепь содержит 2 эдс

+: если цепь содержит всего 2 узла

-: если цепь содержит 2 независимых контура

-: для любой сложной цепи

I: {{10}}; К=А

S: Величина, обратная сопротивлению называется:

-: силой тока

-: удельной электропроводностью

+: проводимостью

-: магнитодвижущей силой

I: {{11}}; К=С

S: Определить сопротивление ламп накаливания при указанных на них мощностях P₁ = 100 Вт, P₂ = 150 Вт и напряжении 220 В:

-: R₁ = 484 Ом, R₂ = 124 Ом

-: R₁ = 684 Ом, R₂ = 324 Ом

+: R₁ = 484 Ом, R₂ = 324 Ом

I: {{12}}; К=В

S: Определить эквивалентное сопротивление цепи постоянного тока, если резисторы соединены параллельно и равны: R₁ = 10 Ом, R₂ = 10 Ом, R₃ = 5 Ом

-: R_экв = 10 Ом

-: R_экв = 20 Ом

-: R_экв = 5 Ом

+: R_экв = 2,5 Ом

I: {{13}}; К=В

S: В электрической схеме два резистивных элемента соединены последовательно. Чему равно напряжение на входе схемы, если R₁ = 100 Ом, R₂ = 200 Ом, I = 0,1 А:

+: U_вх= 30 В

-: U_вх= 20 В

-: U_вх= 10 В

-: U_вх= 100 В

I: {{14}}; К=А

S: Какое из приведенных свойств не соответствует параллельному соединению ветвей:

-: напряжения на всех ветвях схемы одинаковые

+: ток во всех ветвях одинаков

-: общая проводимость схемы равна сумме проводимостей всех параллельных ветвей.

I: {{15}}; К=В

S: В приведенной цепи постоянного тока R₁ = 10 Ом, R₂ = 15 Ом, U_вх= 60 В. Определить ток I₁

-: I₁ = 4 А

+: I₁ = 10 А

-: I₁ = 20 А

-: I₁ = 6 А

I: {{16}}; К=А

S: Определить эквивалентное сопротивление приведенной цепи, если : R₁ = 10 Ом, R₂ = 10 Ом, R₃ = 5 Ом

-: R_экв = 10 Ом

-: R_экв = 20 Ом

-: R_экв = 50 Ом

+: R_экв = 25 Ом

I: {{18}}; К=А

S: Как изменится эквивалентное сопротивление приведенной цепи, если приемники соединить параллельно:

-: не изменится

-: увеличится

+: уменьшится

-: не достаточно данных

I: {{19}}; К=А

S: Ветвь электрической цепи это:

-: совокупность устройств, предназначенных для получения электрического тока

-: разность напряжений в начале и в конце линии

+: участок цепи, расположенный между двумя узлами

-: точка электрической цепи, в которой соединяются три и более проводов

I: {{21}}; К=В

S: Определить эквивалентное сопротивление цепи, если R₁ = 10 Ом, R₂ = 10 Ом, R₃ = 5 Ом, R₄ = 10 Ом

-: R_экв = 10 Ом

+: R_экв = 20 Ом

-: R_экв = 50 Ом

-: R_экв = 35 Ом

I: {{22}}; К=В

S: Определить эквивалентное сопротивление цепи, если R₁ = 10 Ом, R₂ = 10 Ом, R₃ = 5 Ом

-: R_экв = 10 Ом

+: R_экв = 15 Ом

-: R_экв = 20 Ом

-: R_экв = 25 Ом

I: {{23}}; К=А

S: Определить эквивалентное сопротивление цепи, если R₁ = 10 Ом, R₂ = 10 Ом, R₃ = 5 Ом

+: R_экв = 10 Ом

-: R_экв = 15 Ом

-: R_экв = 20 Ом

-: R_экв = 25 Ом

I: {{24}}; К=В

S: Определить эквивалентное сопротивление цепи, если R₁ = 10 Ом, R₂ = 10 Ом, R₃ = 5 Ом, R₄ = 5 Ом

-: R_экв = 10 Ом

+: R_экв = 9 Ом

-: R_экв = 20 Ом

-: R_экв = 25 Ом

I: {{25}}; К=В

S: Определить эквивалентное сопротивление цепи, если R₁ = 10 Ом, R₂ = R₃ = R₄ = 5 Ом

+: R_экв = 4 Ом

-: R_экв = 5 Ом

-: R_экв = 25 Ом

-: R_экв =30Ом

I: {{38}}; К=А

S: При параллельном соединении приемников выполняется:

-: через все элементы протекает одинаковый ток

+: все ветви цепи находятся под одним и тем же напряжением

-: эквивалентное сопротивление цепи равно нулю

-: входное напряжение равно сумме падений напряжений на всех элементах

I: {{43}}; К=В

S: Определить эквивалентное сопротивление цепи, если: R₁ = 10 Ом, R₂ = R₃ = 5 Ом, R₄ = R₅=10

-: R_экв = 20 Ом

-: R_экв = 5 Ом

+: R_экв = 10 Ом

-: R_экв =30Ом

I: {{44}}; К=А

S: При последовательном соединении приемников выполняется:

+: через все элементы протекает один и тот же ток

-: все ветви цепи находятся под одним и тем же напряжением

-: эквивалентное сопротивление цепи равно нулю

-: сумма токов, сходящихся в узле равна 0

I: {{45}}; К=В

S: При увеличении числа параллельных ветвей в цепи постоянного тока эквивалентная проводимость:

-: уменьшается

+: увеличивается

-: не изменяется

-: равна наибольшей из проводимостей ветвей

I: {{47}}; К=В

S: Найти эквивалентную проводимость цепи, если R₁ = 4 Ом, R₂ = 2 Ом, R₃ = 3 Ом

+: g_экв ≈ 1,1 Cм

-: g_экв ≈ 9 Cм

-: g_экв ≈0,9 Cм

-: g_экв ≈ 2,7 Cм

I: {{56}}; К=В

S: При увеличении числа последовательно соединенных резисторов эквивалентная проводимость цепи:

+: уменьшается

-: увеличивается

-: не изменяется

-: равна наибольшей из проводимостей ветвей

I: {{57}}; К=А

S: Единица измерения ЭДС:

-: Вт

-: Ом

+: В

-: ВА

I: {{64}}; К=В

S: Определить эквивалентное сопротивление цепи, если R₁ = R₂ = R₃ = R₄ = 1 Ом

-: R_экв = 1 Ом

+: R_экв = 0,5 Ом

-: R_экв = 0,75 Ом

-: R_экв =2 Ом

I: {{73}}; К=А

S: Соединение, при котором по всем участкам проходит один и тот же ток называется:

-: параллельным

+: последовательным

-: смешанным

-: соединением звездой

I: {{74}}; К=А

S: Место соединения трех и более ветвей электрической цепи называется:

-: точкой,

-: потенциалом,

+: узлом,

-: сопротивлением

I: {{76}}; К=А

S: Соединение, при котором все ветви цепи находятся под одним и тем же напряжением называется:

+: параллельным

-: последовательным

-: смешанным

-: соединением треугольником

I: {{96}}; К=А

S: Единица измерения электрического заряда:

-: Дж

+: Кл

-: В

-: А

I: {{99}}; К=А

S: Неразветвленная электрическая цепь – это:

+: цепь с последовательным соединением приемников

-: цепь со смешанным соединением приемников

-: цепь с параллельным соединением приемников

-: с несколькими ЭДС в разных ветвях

I: {{104}}; К=С

Q: Указать правильный ответ:

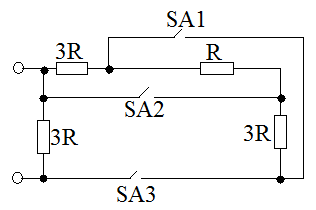

S: Определить эквивалентное сопротивление цепи:

-: R

+: 2R

-: 3R

-: 4R

-: 5R

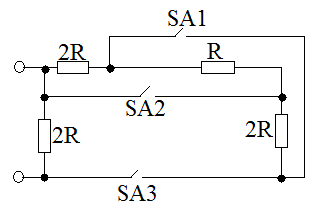

I: {{105}}; К=С

Q: Указать правильный ответ:

S: Определить эквивалентное сопротивление цепи, если все ключи разомкнуты:

-: R

+: 2R

-: 3R

-: 4R

-: 5R

I: {{106}}; К=С

Q: Указать правильный ответ:

S: Определить эквивалентное сопротивление цепи, если замкнут ключ SA1:

-: R

+: 2R

-: 3R

-: 4R

-: 5R

I: {{107}}; К=С

Q: Указать правильный ответ:

S: Определить эквивалентное сопротивление цепи, если замкнуты ключи SA1 и SA2:

-: R

+: 2R

-: 3R

-: 4R

-: 5R

I: {{108}}; К=С

Q: Указать правильный ответ:

S: Определить эквивалентное сопротивление цепи, если замкнуты все ключи:

+: R

-: 2R

-: 3R

-: 4R

-: 5R

I: {{139}}; К=А

Q: Указать правильные ответы:

S: Узлом будет точка электрической схемы, если к ней подключено ветвей:

-: одна

-: две

+: три

+: четыре

+: пять

I: {{142}}; К=В

S: Если сопротивления всех резисторов R одинаковы и равны 6 Ом, то входное сопротивление схемы, изображенной на рисунке, равно ###

-: 36 Ом

+: 11 Ом

-: 12 Ом

-: 18 Ом

I: {{153}}; К=B

S: Эквивалентное сопротивление цепи будет равно:

-: R

-: 2R

-: 3R

+: 4R

I: {{159}}; К=A

Q: Выберите один вариант ответа:

S: Графическое изображение электрической цепи, содержащее условные обозначения элементов и показывающее их соединение, называется ###

-: ветвью

+: схемой электрической цепи

-: контуром

-: узлом

I: {{165}}; К=B

Q: Выберите один вариант ответа:

S: Если сопротивления всех резисторов одинаковый равны по 6 Ом, то эквивалентное сопротивление пассивной резистивной цепи, изображенной на рисунке, равно ###

-: 1,5 Ом

+: 2 ОМ

-: 6 Ом

-: 3 Ом

I: {{168}}; К=B

Q: Выберите один вариант ответа:

S: Сопротивления R₂, R₃, R₄ соединены ###

-: звездой

-: последовательно

+: треугольником

-: параллельно

I: {{172}}; К=B

Q: Выберите один вариант ответа:

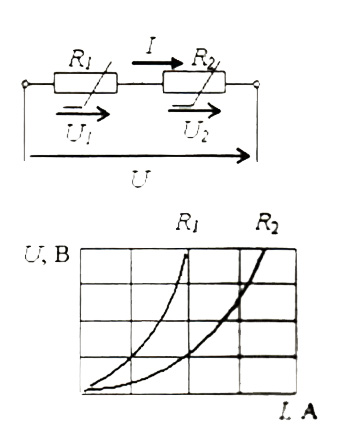

S: При последовательном соединении нелинейных сопротивлений с характеристиками R₁ и R₂ характеристика эквивалентного сопротивления R₃ ###

-: совпадает с кривой R₂

-: пройдет ниже характеристики R₂

-: пройдет между ними

+: пройдет выше характеристики R₁

I: {{180}}; К=A

Q: Выберите один вариант ответа:

S: Величина, обратная сопротивлению участка цепи называется ###

+: проводимостью

-: мощностью

-: напряжением

-: силой тока

I: {{185}}; К=B

Q: Выберите один вариант ответа:

S: Эквивалентное сопротивление участка цепи, состоящего из трех последовательно соединенных сопротивлений номиналом 1 Ом, 10 Ом, 1000 Ом, равно ###

-: 1000 Ом

+: 1011 Ом

-: 11 Ом

-: 1 Ом

I: {{156}}; К=А

Q: Выберите один вариант ответа:

S: Если пять резисторов с сопротивлениями R₁ = 100 Ом, R₂ = 10 Ом, R₃ = 20 Ом, R₄ = 500 Ом, R₅ = 100 Ом соединены последовательно, то ток будет ###

+: один и тот же

-: наибольшим в сопротивлении R₂

-: наибольшим в сопротивлении R₄

-: наибольшим в сопротивлениях R_1, R₅

I: {{208}}; К=A

Q: Выберите один вариант ответа:

S: Если все резисторы имеют одинаковое сопротивление, то эквивалентное сопротивление цепи равно ###

-: R_Э = R/2

-: R_Э = 4R

-: R_Э = 2R

+: R_Э = R

I: {{213}}; К=A

S: Если резисторы имеют сопротивления: R₁=2 Ом, R₂=4 Ом, R₃=6 Ом, то эквивалентное сопротивление цепи будет равно ###

-: 12 Ом

+: 2 Ом

-: 10 Ом

-: 4,4 Ом

I: {{216}}; К=A

S: Электрическая цепь у которой электрические напряжения и электрические токи связаны друг с другом линейными зависимостями, называется ###

+: линейной электрической цепью

-: принципиальной схемой

-: схемой замещения

-: нелинейной электрической цепью

I: {{193}}; К=A

Q: Выберите один вариант ответа:

S: Эквивалентное сопротивление цепи относительно источника ЭДС составит ###

-: 6 R

-: R

-: 4R

+: 3R

I: {{231}}; К=B

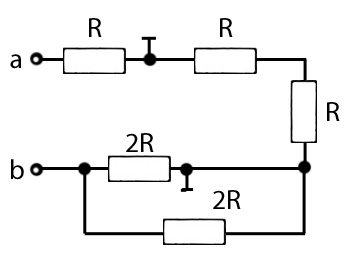

S: Входное сопротивление схемы R_ab равно ###

-: 2R

+: 4R

-: 6R

-: 8R

-: 10R

I: {{232}}; К=B

S: Входное сопротивление схемы R_ab равно ###

-: R/2

+: R

-: 2R

-: 3R

-: 4R

I: {{233}}; К=C

S: Входное сопротивление схемы R_ab равно ###

-: R/3

+: 2R/3

-: R/2

-: R

-: 2R

I: {{234}}; К=C

S: Входное сопротивление схемы R_ab равно ###

-: R/2

-: R

-: 3R/2

+: 2R

-: 5R/2

I: {{40}}; К=А

S: Контур электрической цепи:

-: Совокупность устройств, предназначенных для получения электрического тока

+: замкнутый путь, проходящий по нескольким ветвям

-: участок цепи, расположенный между двумя узлами

-: точка электрической цепи, в которой соединяются три и более проводов

I: {{17}}; К=В

S: Определить входное напряжение цепи, если R₁ = 100 Ом, R₂ = 100 Ом, I = 1 А:

+: U_вх= 50 В

-: U_вх= 20 В

-: U_вх= 10 В

-: U_вх= 100 В

I: {{46}}; К=В

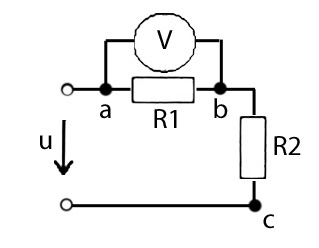

S: Определить показание вольтметра, если U = 50В, R₁=R₂ =20 Ом

-: 10 В

-: 30 В

-: 40 В

+: 50 В

I: {{48}}; К=В

S: Определить показание амперметра, если U = 50В, R₁=R₂ =20 Ом

+: 5 А

-: 10А

-: 20 А

-: 2,5 А

I: {{49}}; К=В

S: Определить показание амперметра, если U = 50В, R₁=R₂ =20 Ом

-: 5 А

-: 10А

-: 20 А

+: 2,5 А

I: {{109}}; К=С

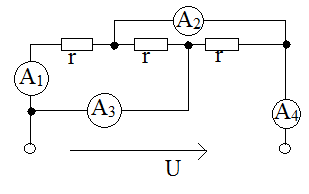

S: Показания какого амперметра указаны неправильно, если U=150 B, R=30 Ом?

-: I₁=5A

-: I₂=10A

+: I₃=5A

-: I₄=15A

I: {{110}}; К=С

Q: Указать правильный ответ:

S: R=60 Ом, U=100 В. Амперметр А₁ покажет:

-: 1 А

-: 3 А

+: 5 А

-: 7 А

-: 9 А

I: {{52}}; К=А

S: Согласно закону Ома:

-:

+:

-:

-:

I: {{53}}; К=В

S: Определить сопротивления R₁ и R₂, если известно: R₁= R₂, U=50В, I = 1 А:

-: 20 Ом

-: 5 Ом

+: 100 Ом

-: 50Ом

I: {{54}}; К=А

S: Определить напряжения U_R1, U_R2, и U_R3 если известно: R₁= R₂= R₃, U=60В, I = 1 А:

-: U_R1=10В, U_R2=20В, U_R3=30В

-: U_R1=0В, U_R2=30В, U_R3=30В

-: U_R1= U_R2= U_R3=60В

+: U_R1= U_R2= U_R3=20В

I: {{55}}; К=В

S: Определить ток в цепи если известно: R₁= R₂= 20 Ом, R₃=30 Ом, U=70В:

-: 5 А

-: 10А

-: 2 А

+: 1 А

I: {{58}}; К=В

S: Как изменится ток I₁ если к цепи с неизменным напряжением параллельно подсоединить приемник с сопротивлением R₃

+: увеличится

-: уменьшится

-: не изменится

-: станет равным 0

I: {{59}}; К=А

S: Как изменится ток в цепи с неизменным напряжением, если последовательно подсоединить приемник с сопротивлением R₄

-: увеличится

+: уменьшится

-: не изменится

-: станет равным 0

I: {{60}}; К=В

S: Определить эквивалентное сопротивление цепи, если: R₁ = 10 Ом, R₂ =15 Ом, R₃ = 5 Ом, R₄ =20 Ом, R₅=10

-: R_экв = 20 Ом

+: R_экв = 15 Ом

-: R_экв = 10 Ом

-: R_экв =30 Ом

I: {{61}}; К=В

S: Определить показание вольтметра, если I₁ = 4 А, R₁=R₂ =20 Ом

-: 10 В

-: 30 В

+: 40 В

-: 50 В

I: {{62}}; К=В

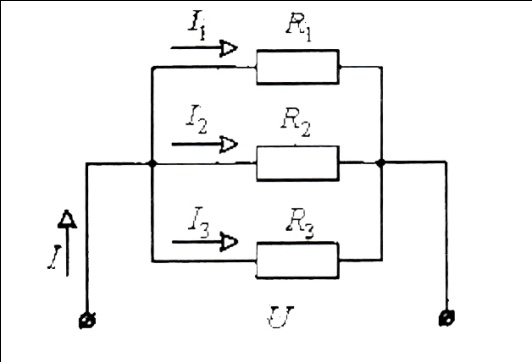

S: Определить токи I₂ и I₃, если I₁ = 6 А, R₁=R, R₂ =2R

-: I₂ = I₃=3А

+: I₂ =4А, I₃=2А

-: I₂ =2А, I₃=4А

-: I₂ = I₃= I₁ = 6А

I: {{63}}; К=В

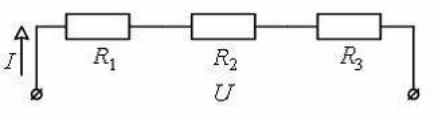

S: Определить напряжения U_R1, U_R2, и U_R3 если известно: R₁=R, R₂=2R, R₃=3R, U=60В, I = 1 А:

+: U_R1=10В, U_R2=20В, U_R3=30В

-: U_R1=0В, U_R2=30В, U_R3=30В

-: U_R1= U_R2= U_R3=60В

-: U_R1= U_R2= U_R3=20В

I: {{65}}; К=В

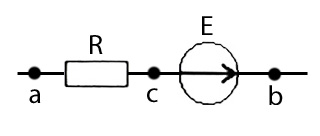

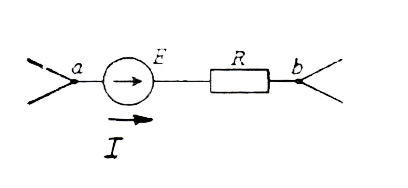

S: Определить напряжение U_ab, если R =100 Ом, I = 2 A, E = 100 B:

+: 100 В

-: 200 В

-: 50 В

-: 0

I: {{66}}; К=В

S: Определить напряжение U_bа, если R =50 Ом, I = 2 A, E = 100 B:

-: 100 В

-: 200 В

-: 50 В

+: 0

I: {{67}}; К=В

S: Определить напряжение U_ab, если R =200 Ом, I = 1 A, E = 150 B:

-: 100 В

-: 200 В

+: 50 В

-: 0

I: {{68}}; К=В

S: Определить напряжение U_bа, если R =50 Ом, I = 2 A, E = 150 B:

-: 100 В

-: 200 В

+: 50 В

-: 0

I: {{69}}; К=В

S: Определить напряжение U_ab, если R =50 Ом, I = 1 A, E₁ = 150 B, Е₂ = 50 В:

-: 100 В

-: 200 В

+: 50 В

-: 0

I: {{70}}; К=В

S: Определить напряжение U_bа, если R =50 Ом, I = 2 A, E₁ = 150 B, Е₂ = 50 В:

-: 100 В

-: 200 В

-: 50 В

+: 0

I: {{71}}; К=В

S: Определить ток в ветви, если U_ab = 50,R =50 Ом, E = 50 B:

-: 1А

+: 2 А

-: 4 А

-: 0

I: {{72}}; К=В

S: Определить ток в ветви, если U_ab = 50. R =50 Ом, E₁ = 150 B, Е₂ = 50 В:

+: 1А

-: 2 А

-: 4 А

-: 0

I: {{75}}; К=А

S: Как изменится напряжение на зажимах цепи при I=const, если последовательно подсоединить приемник с сопротивлением R₄

+: увеличится

-: уменьшится

-: не изменится

-: станет равным 0

I: {{77}}; К=В

S: Режиму холостого хода соответствуют условия:

-: I=0, U =0

+: I=0, U_max

-: I_max, U =0

-: I_max, U_max

I: {{78}}; К=В

S: Режиму короткого замыкания соответствуют условия:

-: I=0, U =0

-: I=0, U_max

+: I_max, U =0

-: I_max, U_max

I: {{83}}; К=В

S: Какой характеристике соответствует наибольшее сопротивление:

+: 1

-: 2

-: 3

-: 4

I: {{84}}; К=В

S: Какой характеристике соответствует наименьшее сопротивление:

-: 1

-: 2

-: 3

+: 4

I: {{90}}; К=А

S: Как изменится напряжение на зажимах цепи, если параллельно подсоединить приемник с сопротивлением R₃

-: увеличится

+: уменьшится

-: не изменится

-: станет равным 0

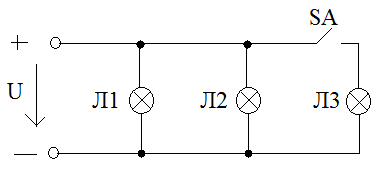

I: {{100}}; К=А

Q: Указать правильный ответ:

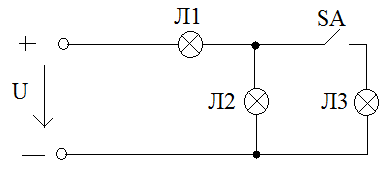

S: Напряжение источника неизменно. Подключение лампы Л3 вызовет изменение яркости ламп Л1, Л2:

-: Л1, Л2 – возрастут

-: Л1, Л2 – уменьшатся

+: Л1, Л2 – не изменятся

-: Л1 – возрастет, Л2 – уменьшится

-: Л1 – уменьшится, Л2 – возрастет

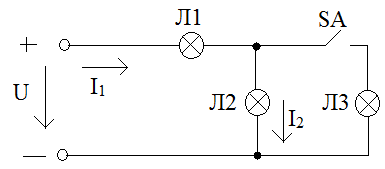

I: {{101}}; К=В

Q: Указать правильный ответ:

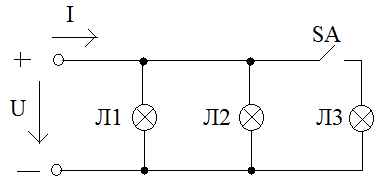

S: Напряжение источника неизменно. Подключение лампы Л3 вызовет:

+: рост тока I

-: ток I не изменится

-: уменьшение тока I

I: {{102}}; К=В

Q: Указать неправильные ответы:

S: Напряжение источника неизменно. Подключение лампы Л3 вызовет изменение яркости ламп Л1, Л2:

+: Л1 уменьшится

-: Л2 уменьшится

-: Л1 увеличится

+: Л2 увеличится

I: {{103}}; К=В

Q: Указать правильные ответы:

S: Напряжение источника неизменно. Подключение лампы Л3 вызовет в цепи:

+: увеличение I₁

-: уменьшение I₁

-: увеличение I₂

+: уменьшение I₂

I: {{111}}; К=С

Q: Указать правильный ответ:

S: R=15 Ом, U=50 В. Амперметр А₂ покажет:

-: 5 A

-: 10 A

-: 15 A

+: 20 A

-: 25 А

I: {{112}}; К=С

Q: Указать правильный ответ:

S: R=9 Ом, U=27 В. Амперметр А₃ покажет:

-: 6 A

-: 9 A

-: 15 A

+: 18 A

I: {{113}}; К=С

Q: Указать правильный ответ:

S: R=12 Ом, U=16 В. Амперметр А₄ покажет:

-: 3 A

-: 6 A

-: 9 A

+: 12 A

-: 15 А

I: {{114}}; К=С

Q: Указать неправильный ответ:

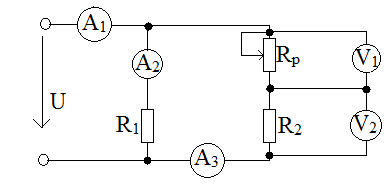

S: Как изменятся показания приборов при перемещении движка реостата R_P вниз?

-: U₁ уменьшится

-: U₂ увеличится

+: I₁ уменьшится

-: I₃ увеличится

-: I₂ не изменится

I: {{115}}; К=С

Q: Указать правильный ответ:

S: Как изменятся показания приборов при перемещении движка реостата R_P вверх?

-: U₁ увеличится

+: U₂ увеличится

-: I₁ уменьшится

-: I₃ уменьшится

-: I₂ увеличится

I: {{116}}; К=В

Q: Указать неправильный ответ:

S: Как изменятся показания приборов после подключения сопротивления R₅?

-: I₁ увеличится

-: I₂ уменьшится

-: U₁ увеличится

+: U₂ увеличится

I: {{117}}; К=В

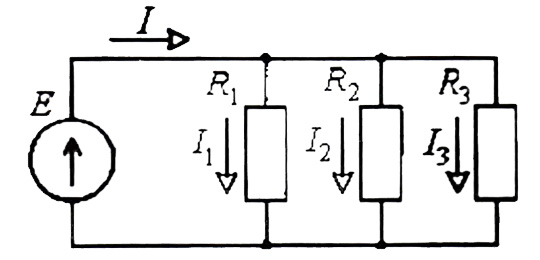

S: Какое соотношение справедливо для цепи?

-: I₁<I₂

-: I₁<I₃

-: U₂>U₁

+: I₃>I₂

-: U₃>U₂

I: {{118}}; К=С

S: Какое соотношение справедливо для цепи?

-: I₁<I₂

-: I₃>I₁

+: U₂<U₁

-: I₃<I₂

-: U₃>U₂

I: {{119}}; К=С

Q: Указать правильный ответ:

S: Как изменятся показания приборов после размыкания выключателя цепи?

-: I₁ не изменится

-: I₁ увеличится

-: I₂ не изменится

+: I₂ увеличится

I: {{120}}; К=В

Q: Указать правильный ответ:

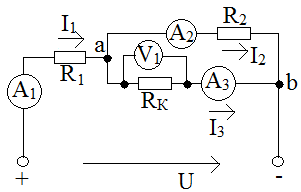

S: Как изменятся показания приборов цепи при нагревании катушки из медной проволоки R_К?

-: I₁ увеличится

-: I₂ не изменится

+: I₃ уменьшится

-: U₁ уменьшится

I: {{121}}; К=В

S: Движок реостата перемещается по направлению стрелки. Сопротивления всех резисторов одинаковые.

Показания вольтметра:

-: уменьшатся

-: без изменения

+: увеличатся

I: {{122}}; К=С

S: Движок реостата перемещается по направлению стрелки. Сопротивления всех резисторов одинаковые.

Показания вольтметра:

+: увеличатся

-: без изменения

-: уменьшатся

I: {{123}}; К=В

S: Движок реостата перемещается по направлению стрелки. Сопротивления всех резисторов одинаковые.

Показания вольтметра:

-: без изменения

+: увеличатся

-: уменьшатся

I: {{124}}; К=С

S: Движок реостата перемещается по направлению стрелки. Сопротивления всех резисторов одинаковые.

Показания вольтметра:

-: уменьшатся

+: без изменения

-: увеличатся

I: {{125}}; К=В

S: Движок реостата перемещается по направлению стрелки. Сопротивления всех резисторов одинаковые.

Показания вольтметра:

-: увеличатся

-: уменьшатся

+: без изменения

I: {{126}}; К=С

Q: Указать неправильный ответ:

S: Как изменятся показания приборов цепи при нагревании катушки из медного провода, если в холодном состоянии сопротивление катушки R_K=R?

-: U₁ увеличится

-: I₂ увеличится

+: U₂ уменьшится

-: I₁ уменьшится

I: {{127}}; К=С

Q: Указать правильные ответы:

S: Как изменятся показания приборов цепи при нагревании катушки из медного провода, если в холодном состоянии сопротивление катушки R_K=R?

+: U₁ увеличится

-: I₂ уменьшится

+: U₂ увеличится

-: I₁ увеличится

I: {{140}}; К=В

S: При последовательном соединении заданы вольт-амперные характеристики нелинейных сопротивлений. При токе I=2А напряжение U составит ###

+: 40 В

-: 10 В

-: 30 В

-: 20 В

I: {{141}}; К=В

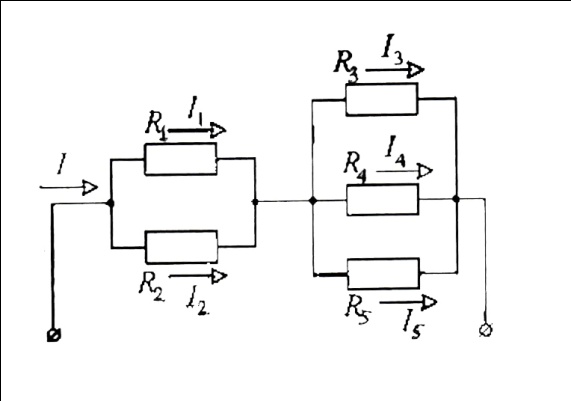

S: Если сопротивления R₁ = R₂ = 30 Ом, R₃ = R₄ = 40 Ом, R₅ = 20 Ом и ток I₅ = 2 A, тогда ток в неразветвленной части цепи равен ###

-: 2 А

-: 6 А

+: 4 А

-: 8 А

I: {{143}}; К=А

S: Формула закона Ома для участка цепи, содержащего только приемники энергии, через проводимость цепи C₁, имеет вид ###

-: U=IC₁

-: I=U/C₁

+: I=UC₁

-: C₁=UI

I: {{150}}; К=В

S: Если сопротивления R₁=100 Ом, R₂=20 Ом, R₃=200 Ом, то на резисторах будут наблюдаться следующие напряжения ###

-: на R₂ – max, на R₁ – min

-: на всех одно и то же напряжение

+: на R₃ – max, на R₂ – min

-: на R₁ – max, на R₂ – min

I: {{154}}; К=C

S: Показания какого из амперметров указаны неправильно, если U=150B, R =30 Ом?

-: I₁=5 A

-: I₂=10 A

+: I₃=5 A

-: I₄=15 A

I: {{158}}; К=B

Q: Выберите один вариант ответа:

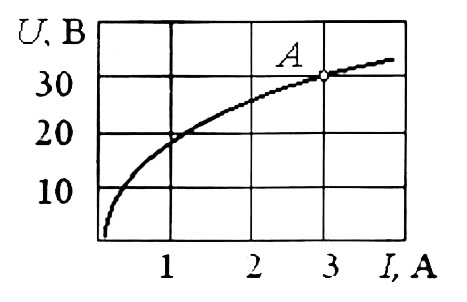

S: При заданной вольт-амперной характеристике статическое сопротивление нелинейного элемента в точке А составляет ###

-: 100 Ом

+: 10 Ом

-: 20 Ом

-: 30 Ом

I: {{160}}; К=A

Q: Выберите один вариант ответа:

S: Если при неизменном напряжении ток на участке цепи уменьшился в 2 раза, то сопротивление участка ###

-: уменьшилось в 2 раза

-: не изменилось

+: увеличилось в 2 раза

-: увеличилось в 4 раза

I: {{171}}; К=B

Q: Выберите один вариант ответа:

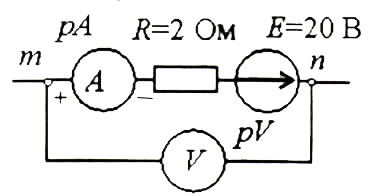

S: Полярность на амперметре рА показывает направление тока. Если показание амперметра составляет рА = 5 А, то вольтметр покажет ###

-: 30 В

+: 10 В

-: 4 В

-: 0 В

I: {{173}}; К=B

Q: Выберите один вариант ответа:

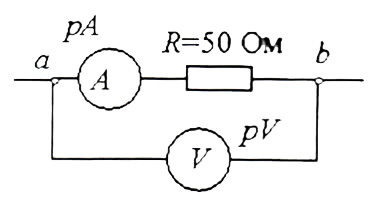

S: Если показания амперметра рА = 0,5 А, то вольтметр рV покажет ###

+: 25 В

-: 10 В

-: 0,1 В

-: 250 В

I: {{175}}; К=B

Q: Выберите один вариант ответа:

S: Если через нагрузку с сопротивлением R_H = 10 Ом проходит постоянный ток 5 А, а сопротивление одного провода линии R_ПР = 1 Ом, то падение напряжения в линии составит ###

+: 10 В

-: 5 В

-: 50 В

-: 60 В

I: {{177}}; К=B

Q: Выберите один вариант ответа:

S: При заданной вольт-амперной характеристике резистора при токе 5 А его сопротивление составит ###

-: 0,1 Ом

-: 1 кОм

+: 10 Ом

-: 20 Ом

I: {{179}}; К=B

Q: Выберите один вариант ответа:

S: Если при токе I = 5,25 А напряжение на нелинейном элементе U = 105 В, а при возрастании тока на ∆I = 0,5 А, напряжение будет равно 115 В, то дифференциальное сопротивление элемента составит ###

-: 40 Ом

-: -40 Ом

-: -20 Ом

+: 20 Ом

I: {{182}}; К=A

Q: Выберите один вариант ответа:

S: Формула закона Ома для участка цепи, содержащего только приемники энергии, через проводимость цепи C₁, имеет вид ###

а) I = U C₁

б) U = I C₁

в) I = U/ C₁

г) C₁ = UI

I: {{184}}; К=B

Q: Выберите один вариант ответа:

S: Если сопротивления R₁ = R₂ = 30 Ом, R₃ = R₄ = 40 Ом, R₅ = 20 Ом и ток I₅ = 2 А, тогда ток в неразветвленной части цепи равен ###

-:6 А

+: 4 А

-: 2 А

-: 8 А

I: {{195}}; К=A

Q: Выберите один вариант ответа:

S: Если статическое сопротивление нелинейного элемента при токе I₁ = 2 А равно 10 Ом, то напряжение U₁ составит ###

+: 20 В

-: 40 В

-: 12 В

-: 5 В

I: {{200}}; К=A

Q: Выберите один вариант ответа:

S: Если напряжение U = 200 В, а ток I = 5 А, то сопротивление R равно ###

-: 1 кОм

+: 40 Ом

-: 100 Ом

-: 0,025 Ом

I: {{211}}; К=B

S: Если R₁=1 кОм, R₂=200 Ом, R₃=20 Ом, то на резисторах будут наблюдаться следующие напряжения ###

-: на всех одно и тоже напряжение

+: на R₁-max, на R₃-min

-: на R₂-max, на R₁-min

-: на R₃-max, на R₁-min

I: {{217}}; К=A

S: Закон Ома для пассивного участка цепи графически выражается в виде ###

+: прямой, проходящей через начало координат

-: параболы

-: прямой параллельной горизонтальной оси

-: прямой параллельной вертикальной оси

I: {{228}}; К=C

S:

Два резистора R₁ и R₂ подключены к источнику постоянного напряжения. Показания вольтметра при подключении резистора R₃ к точкам ab ###

-: увеличатся

-: не изменится

+: уменьшатся

I: {{229}}; К=C

S: Два резистора R₁ и R₂ подключены к источнику постоянного напряжения. Показания вольтметра при подключении резистора R₃ к точкам bc ###

+: увеличатся

-: не изменятся

-: уменьшатся

I: {{230}}; К=C

S: Два резистора R₁ и R₂ подключены к источнику постоянного напряжения. Показания вольтметра при подключении резистора R₃ к точкам ac ###

-: увеличатся

+: не изменятся

-: уменьшатся

I: {{236}}; К=B

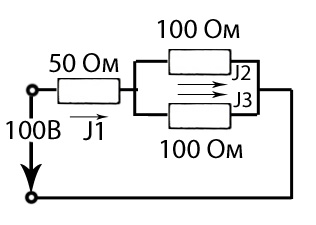

S: Токи J₁, J₂, J₃ в схеме равны ###

-: 0,5 А; 0,5 А; 0,5 А

+: 1 А; 0,5 А;0,5 А

-: 1 А; 1 А; 0,5 А

-: 1 А; 1 А; 1 А

I: {{5}}; К=А

S: Какое из приведенных уравнений не соответствует рисунку?

-: I₁ +I₂ =I₃ +I₄

-: I₁ +I₂ -I₃ -I₄ =0

-: I₃ +I₄ –I₁ –I₂ =0

+: I₁ +I₂ +I₃ +I₄ =0

I: {{6}}; К=А

I: {{9}}; К=С

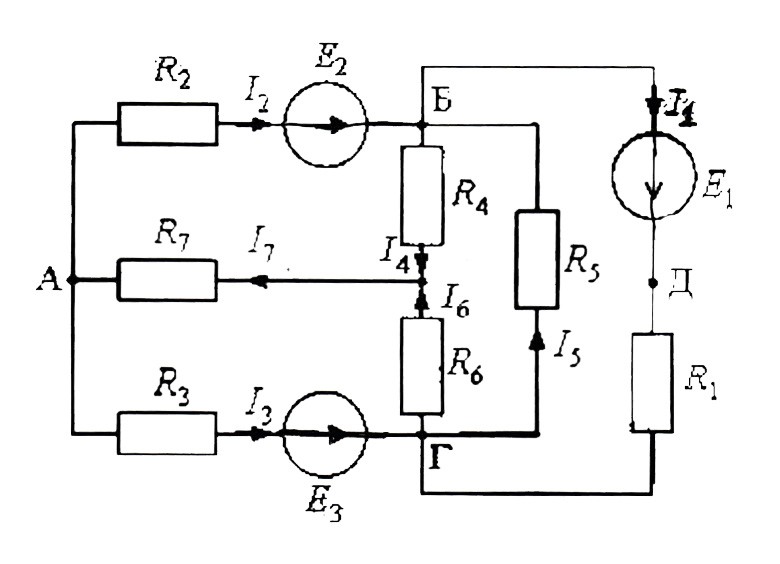

S: Выбрать систему уравнений для нахождения всех токов цепи:

-: I₁ +I₂ +I₃ = 0

I₂ R₂+ I₃ R₃ =E₃

I₂ R₂+ I₁ R₁ =E₁

+: I₁ -I₂ -I₃ = 0

I₁ R₁+ I₂ R₂ =E₁

I₃ R₃- I₂ R₂ =-E₃

-: I₁ R₁+ I₃ R₃ =E₁-Е₃

I₁ R₁+ I₂ R₂ =E₁

I₃ R₃- I₂ R₂ =-E₃

I: {{27}}; К=В

S: Узловое напряжение для данной цепи:

+:

-:

-:

-:

I: {{30}}; К=А

S: Первый закон Кирхгофа:

-:

-:

+:

-:

I: {{33}}; К=А

S: Второй закон Кирхгофа:

-:

+:

-:

-:

I: {{35}}; К=В

S: Узловое напряжение для данной цепи:

-:

+:

-:

-:

I: {{36}}; К=А

S: Количество уравнений, записываемых по первому закону Кирхгофа равно:

-: количеству ЭДС в цепи

-: количеству узлов в цепи

-: на одно меньше, чем число ЭДС в цепи

+: на одно меньше, чем число узлов в цепи

I: {{37}}; К=В

S: Узловое напряжение для данной цепи:

-:

+:

-:

-:

I: {{41}}; К=В

S: Узловое напряжение для данной цепи:

+:

-:

-:

-:

I: {{42}}; К=А

S: Количество уравнений, записываемых по методу контурных токов, определяется:

-: числом контуров данной схемы

-: числом ветвей в данной схеме

+: числом независимых контуров в данной схеме

-: числом узлов в данной схеме

I: {{85}}; К=А

S: Какое из приведенных уравнений соответствует рисунку?

+: I₁ +I₂ =I₃ +I₄

-: –I₁ +I₂ -I₃ -I₄ =0

-: I₃ +I₄ +I₁ +I₂ =0

-: I₁ –I₂ –I₃ –I₄ =0

I: {{86}}; К=А

S: Какое из приведенных уравнений соответствует рисунку?

+: I₁ +I₂ =I₃ –I₄

-: I₁ +I₂ -I₃ -I₄ =0

-: I₃ +I₄ –I₁ –I₂ =0

-: I₁ +I₂ +I₃ +I₄ =0

I: {{130}}; К=А

S: Число узловых уравнений в системе при расчете электрических цепей методом уравнений Кирхгофа должно быть (q – число узлов в схеме):

-: q+1

-: q

+: q-1

I: {{131}}; К=А

S: Число контурных уравнений в системе при расчете электрических цепей методом уравнений Кирхгофа должно быть (Р – число ветвей в схеме; Р_Т – число ветвей с источником тока; q – число узлов):

-: Р-Р_Т-q-1

+: Р-Р_Т-q+1

-: P-P_Т+q+1

-: P+P_Т+q+1

I: {{134}}; К=А

S: Электрическая цепь содержит четыре источника электрической энергии. Согласно метода наложения число вспомогательных схем равно:

-: 1

-: 2

-: 3

+: 4

-: 5

I: {{144}}; К=А

S: Математические выражения первого и второго законов Кирхгофа имеют вид ###

+: и

-: и

-: и

-: и

I: {{148}}; К=A

S: Второй закон Кирхгофа?

-:

-:

-:

+:

I: {{149}}; К=A

S: Для узла а справедливо уравнение по 1 закону Кирхгофа:

+: I₁-I₂-I₃=0

-: I₁-I₂+I₃=0

-: –I₁-I₂+I₃=0

-: I₁+I₂+I₃=0

I: {{155}}; К=B

S: Число независимых контуров в схеме:

-: 2

+: 3

-: 1

I: {{161}}; К=A

Q: Выберите один вариант ответа:

S: Первый закон Кирхгофа формулируется следующим образом ###

-: алгебраическая сумма напряжений вдоль контура равна нулю

-: алгебраическая сумма падений напряжения в контуре равна алгебраической сумме ЭДС в том контуре

-: сила тока в цепи прямо пропорциональна приложенному напряжению и обратно пропорциональна сопротивлению этой цепи

+: алгебраическая сумма токов ветвей, сходящихся в узле, равна нулю

I: {{163}}; К=B

Q: Выберите один вариант ответа:

S: Общее количество независимых уравнений по законам Кирхгофа, необходимое для расчета токов в ветвях заданной цепи, составит ###

-: три

-: четыре

+: пять

-: два

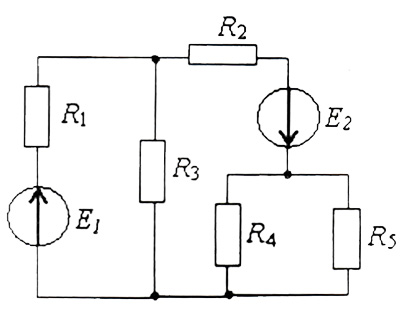

I: {{166}}; К=B

Q: Выберите один вариант ответа:

S:

С ошибкой составлено уравнение ###

-: R₁I₁ – R₂I₂ – R₄I₄ = E₁ + E₂;

+: I₁ + I₂ + I₅ = 0;

-: I₂ = I₄ + I₅;

-: R₂I₂ – R₃I₃ – R₅I₅ = – E_2.

I: {{174}}; К=B

Q: Выберите один вариант ответа:

S: Неверным является уравнение ###

-: I₁ + I₂ – I₃ = 0

-: R₄I₄ – R₅I₅ – R₆I₆ = 0

-: – I₂ + I₄ + I₅ = 0

+: R₂I₂ + R₃I₃ + R₅I₅ = E₂

I: {{188}}; К=A

Q: Выберите один вариант ответа:

S: Для определения всех токов путем непосредственного применения законов Кирхгофа необходимо записать столько уравнений, сколько ### в схеме.

-: контуров

-: сопротивлений

-: узлов

+: ветвей

I: {{196}}; К=B

Q: Выберите один вариант ответа:

S: Число независимых уравнений, которые можно записать по первому закону Кирхгофа для заданной схемы,

Равно ###

-: двум

-: четырем

+: трем

-: пяти

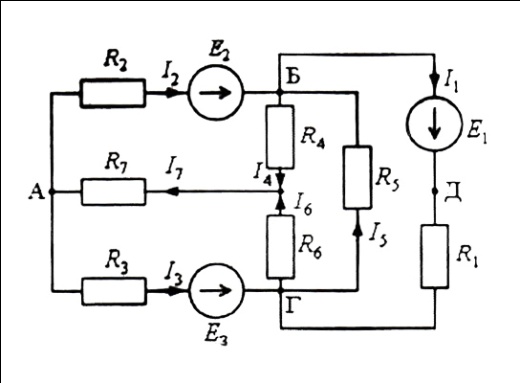

I: {{201}}; К=B

Q: Выберите один вариант ответа:

S: Для данной схемы неверным будет уравнение ###

+: I₄R₄ – I₆R₆ + I₅R₅ = E₁

-: I₁R₁ + I₅R₅ = E₁

-: I₂R₂ – I₅R₅ – I₃R₃ = E₂ – E₃

-: I₂R₂ + I₄R₄ + I₇R₇ = E₂

I: {{203}}; К=B

Q: Выберите один вариант ответа:

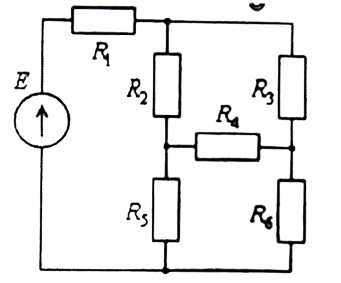

S: Число независимых контуров в схеме

равно

-: три

-: пять

+: четыре

-: шесть

I: {{207}}; К=B

Q: Выберите один вариант ответа:

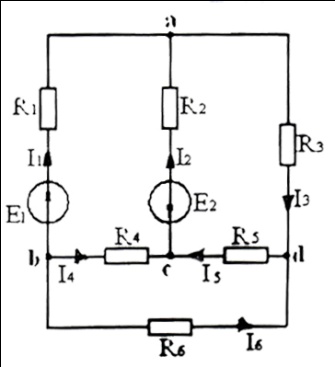

S: Верным является уравнение ###

-: R₁I₁ + R₃I₃ + R₆I₆ = E₁

-: - R₁I₁ + R₂I₂ – R₄I₄ = E₁ – E₂

-: – R₂I₂ – R₃I₃ + R₅I₅ = 0

+: R₄I₄ + R₅I₅ + R₆I₆ = 0

I: {{132}}; К=А

S: Уравнения системы при расчете электрических цепей методом контурных токов составляются на основании:

-: закона Ома для пассивного участка цепи

-: закона Ома для активного участка цепи

-: первого закона Кирхгофа

+: второго закона Кирхгофа

I: {{133}}; К=А

S: Уравнения системы при расчете электрических цепей методом узловых потенциалов составляются на основании:

-: закона Ома для пассивного участка цепи

-: закона Ома для активного участка цепи

+: первого закона Кирхгофа

-: второго закона Кирхгофа

I: {{28}}; К=А

S: Режиму короткого замыкания на внешней характеристике источника ЭДС соответствует точка:

-: 1

-: 2

-: 3

+: 4

I: {{29}}; К=А

S: Режиму холостого хода на внешней характеристике источника ЭДС соответствует точка:

+: 1

-: 2

-: 3

-: 4

I: {{31}}; К=А

S: Номинальному режиму на внешней характеристике источника ЭДС соответствует точка:

-: 1

+: 2

-: 3

-: 4

I: {{34}}; К=А

S: Согласованному режиму на внешней характеристике источника ЭДС соответствует точка:

-: 1

-: 2

+: 3

-: 4

I: {{202}}; К=A

Q: Выберите один вариант ответа:

S: При напряжении U_ab=100 В и ЭДС Е=20 В ток через резистор с сопротивлением R=20 Ом равен ###

-: 4 А

+: 6 А

-: 5 А

-: 2 А

I: {{204}}; К=B

Q: Выберите один вариант ответа:

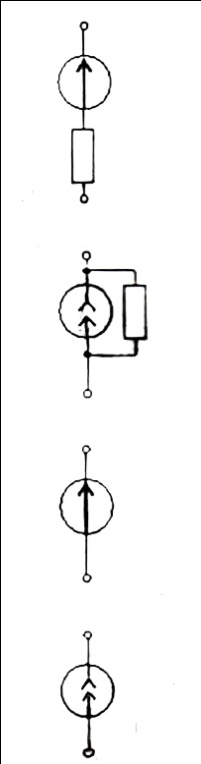

S: Укажите, какая из приведенных схем замещения относится к источнику ЭДС ###

-:

-:

+:

-:

I: {{91}}; К=В

S: Данной схеме соответствуют уравнения, составленные по методу контурных токов:

-:

+:

-:

-:

I: {{92}}; К=В

S: Данной схеме соответствуют уравнения, составленные по методу контурных токов:

+:

-:

-:

-:

I: {{93}}; К=В

S: Определить токи ветвей, если известны контурные токи I₁₁ и I₂₂:

-:

-:

+:

-:

I: {{94}}; К=В

S: Определить токи ветвей, если известны контурные токи I₁₁ и I₂₂:

-:

+:

-:

-:

I: {{95}}; К=А

S: Метод эквивалентного генератора используется для нахождения:

-: токов ветвей

-: входного напряжения

-: эквивалентного сопротивления

+: тока в одной ветви сложной цепи

I: {{98}}; К=В

S: Ток в какой либо n-й ветви, найденный по методу эквивалентного генератора:

-:

+:

-:

-:

I: {{79}}; К=А

S: Идеальному источнику ЭДС соответствует характеристика:

+:

-:

-:

-:

I: {{80}}; К=А

S: Идеальному источнику тока соответствует характеристика:

-:

+:

-:

-:

I: {{81}}; К=А

S: Участку цепи с активным сопротивлением соответствует характеристика:

-:

-:

+:

-:

I: {{82}}; К=А

S: Участку цепи с нелинейным элементом соответствует характеристика:

-:

-:

-:

+:

I: {{152}}; К=B

S: Какой из режимов работы цепи постоянного тока указан на графике точкой А?

-: режим холостого хода

+: режим короткого замыкания

-: согласованный режим

-: номинальный режим

I: {{162}}; К=B

Q: Выберите один вариант ответа:

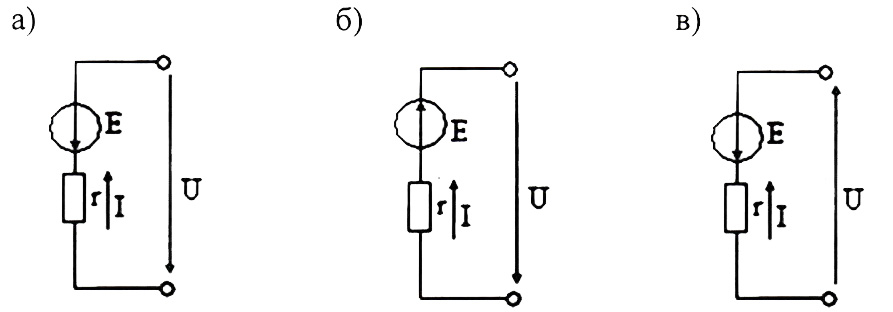

S: Для какой из цепей ток будет равен 2А, если U = 10В, Е = 20В, r = 5 Ом?

-: а)

+: б)

-: в)

-: во всех

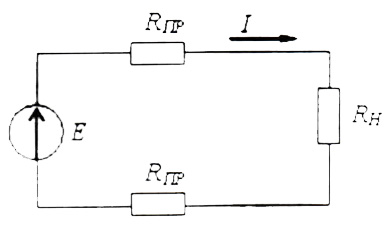

I: {{187}}; К=B

Q: Выберите один вариант ответа:

S: Если номинальный ток I = 100 А, тогда номинальное напряжение U источника напряжения с ЭДС Е = 230 В и внутренним сопротивлением R_ВТ = 0,1 Ом равно ###

-: 225 В

+: 220 В

-: 230 В

-: 200 В

I: {{189}}; К=A

Q: Выберите один вариант ответа:

S: Формула закона Ома для участка цепи, содержащего ЭДС Е – имеет вид ###

-: I = U/R

-: I = E/R

+: I = (U ± E)/ R

-: U = IR.

I: {{191}}; К=B

Q: Выберите один вариант ответа:

S: При заданных направлениях ЭДС, напряжения и тока выражение для напряжения ветви «ав» запишется в виде ###

-: I = (Е + U)/R

+: U = E - RI

-: U = - E + RI

-: U = E + RI

-: U = - E – RI

I: {{209}}; К=B

Q: Выберите один вариант ответа:

S:

КПД источника равен ###

+: U/E

-: R/R₀

-: R₀/R

-: E/U

I: {{220}}; К=B

Q: Выберите правильные ответы:

S: Внешняя характеристика относится к ###

-: источнику ЭДС

+: источнику тока

+: идеальному источнику электрической энергии

-: реальному источнику электрической энергии

I: {{221}}; К=B

Q: Выберите правильные ответы:

S: Внешняя характеристика относится к ###

+: источнику ЭДС

-: источнику тока

+: идеальному источнику электрической энергии

-: реальному источнику электрической энергии

I: {{222}}; К=B

S: Схемы характеризуются одинаковыми значениями сопротивлений R1, R2 и ЭДС Е. Токи будут равными в схемах ###

-: а, б

-: б, в

+: а, в

-: а, г

I: {{219}}; К=B

Q: Выберите правильные ответы:

S: Участок цепи характеризуется следующими значениями электрических величин: R=0/1 Ом, U_ab=-18 В, Е=19В. Ток J течет по направлению ###

+: от a к b

-: от b к a

+: от a к c

+: от c к b

-: от b к c

-: от c к a

I: {{224}}; К=B

S: Результирующий ток в схеме равен ###

-: J₁

-: J₂

+: нулю

-: J₁+J₂

-: J₁-J₂

-: J₂-J₁

I: {{20}}; К=В

S: Баланс мощностей для приведенной цепи:

-:

+:

-:

-:

I: {{26}}; К=В

S: Баланс мощностей для приведенной цепи:

+:

-:

-:

-:

I: {{32}}; К=В

S: Баланс активной мощности цепи:

+:

-:

-:

-:

I: {{39}}; К=В

S: Баланс мощностей для приведенной цепи:

-:

+:

-:

_-:

I: {{227}}; К=B

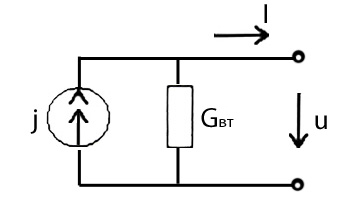

S: Напряжение на зажимах источника тока в схеме, если I=80 мкА, G_вт=1*10^-6 См, J=90 мкА, равно ###

-: 100 кВ

-: 10 кВ

+: 10 В

-: 0,1 В

I: {{218}}; К=A

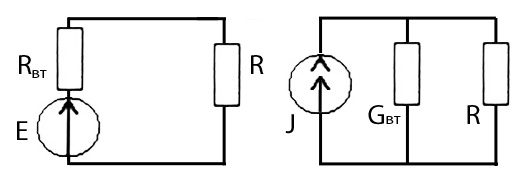

S: Схемы будут эквивалентны, если...

-: Е=JR

+: J=E/R­_вт , R_вт=1/G_вт

-: G_вт=1/R_вт

-: Е=1/R_вт , R_вт=G_вт

I: {{50}}; К=В

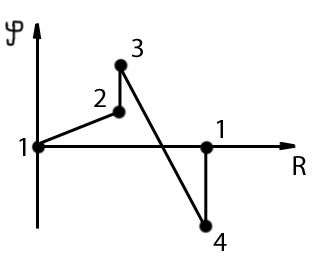

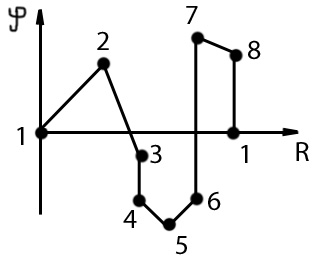

S: Контуру abcd соответствует следующая потенциальная диаграмма:

-:

+:

-:

-:

I: {{51}}; К=В

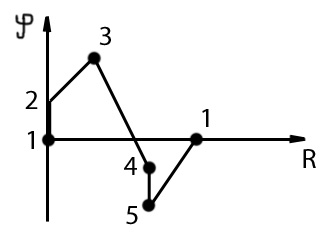

S: Контуру abcd соответствует следующая потенциальная диаграмма:

-:

-:

-:

+:

I: {{87}}; К=В

S: Как изменится мощность при увеличении тока на участке цепи в 2 раза:

-: увеличится в 2 раза

+: увеличится в 4 раза

-: уменьшиться в 2 раза

-: не изменится

I: {{88}}; К=В

S: Как изменится мощность при увеличении напряжения, приложенного к участку цепи в 2 раза:

+: увеличится в 2 раза

-: увеличится в 4 раза

-: уменьшиться в 2 раза

-: не изменится

I: {{89}}; К=В

S: Контуру abcd соответствует следующая потенциальная диаграмма:

-:

-:

+:

-:

I: {{97}}; К=А

S: Мощность источника питания определяется формулой:

-:

+:

-:

-:

I: {{128}}; К=В

Q: Указать правильный ответ:

S: Катушка R_K из медного провода нагревается. Показания ваттметров:

-: Р₁ увеличится

+: Р₂ увеличится

-: Р₃ увеличится

-: Р₄ увеличится

I: {{129}}; К=С

Q: Указать неправильный ответ:

S: Катушка R_K из медного провода нагревается. Показания ваттметров:

+: Р₁ увеличится

-: Р₂ увеличится

-: Р₃ уменьшится

-: Р₄ уменьшится

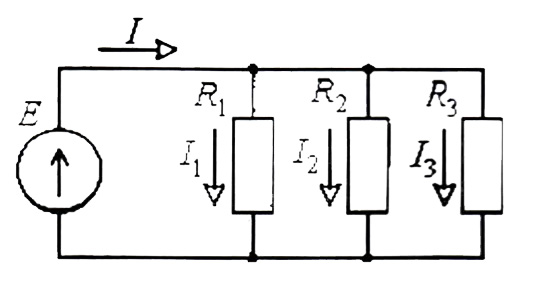

I: {{145}}; К=В

S: В цепи известны сопротивления резисторов R₁=10 Ом, R₂= R₃ = 20 Ом,

мощность Р=200 Вт всей цепи. Мощность Р₂ второго резистора будет равна ###

-: 30 Вт

-: 25Вт

+: 80 Вт

-: 125 Вт

I: {{146}}; К=B

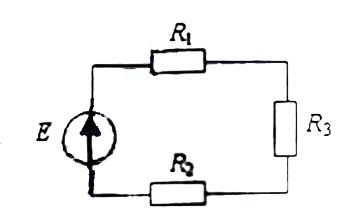

S: В цепи известны сопротивления резисторов R₁=20 Ом, R₂=30 Ом, ЭДС источника E=120 B и мощность Р=120 Вт всей цепи. Мощность Р₂ второго резистора будет равна ###

-: Р₂=80 Вт

-: Р₂=125 Вт

+: Р₂=30 Вт

-: Р₂=25 Вт

I: {{151}}; К=А

S: Выражение для мощности Р, выделяющейся в нагрузке с сопротивлением R, имеет вид ###

-: Р=IR

+: Р=I²R

-: Р=IR²

-: Р=I²R²

I: {{157}}; К=A

Q: Выберите один вариант ответа:

S: Из представленных значений единицей мощности являются ###..

+: 20 МВт

-: 1 А

-: 30 Дж

-: 100 кВт·ч

I: {{167}}; К=B

Q: Выберите один вариант ответа:

S: В цепи известны сопротивления R₁ = 45 Ом, R₂= 9 Oм, R₃= 30 Ом и ток в первой ветви I₁ = 2А. Тогда ток I и мощность Р цепи соответственно равны ###

+: I = 6 А, Р = 540 Вт

-: I = 7 А, Р = 840 Вт

-: I = 9 А, Р = 810 Вт

-: I = 6 А, Р = 960 Вт

I: {{169}}; К=B

Q: Выберите один вариант ответа:

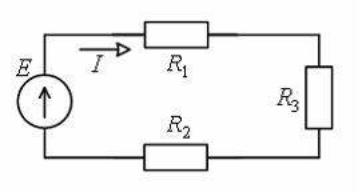

S: В цепи известны сопротивления резисторов R₁ = 20 Ом, R₂ = 30 Ом. ЭДС источника Е = 120В и мощность Р = 120Вт всей цепи. Мощность Р₂ второго резистора будет равна ###

-: 125 Вт

+: 30 Вт

-: 30 Вт

-: 25 Вт

I: {{181}}; К=B

Q: Выберите один вариант ответа:

S: Заданная цепь ЭДС 60 В, внутренним сопротивлением источника ЭДС 5 Ом и сопротивление нагрузки 25 Ом. Тогда напряжение на нагрузке будет равно ###

-: 50 В

+: 50 В

-: 60 В

-: 70 В

I: {{183}}; К=B

Q: Выберите один вариант ответа:

S: В цепи известны сопротивления R₁ = 30 Ом, R₂ = 60 Ом, R₃ = 120 Ом и ток в первой ветви I₁ = 4 А. Тогда ток I и мощность Р цепи соответственно равны ###

-: I = 8 A; P = 960 Вт

-: I = 1 A; P = 540 Вт

+: I = 7 A; P = 840 Вт

-: I = 9 A; P = 810 Вт

I: {{192}}; К=B

Q: Выберите один вариант ответа:

S:

Потери мощности во внутреннем сопротивлении источника не равны ###

-: EI – RI²

+: U²/R_o

-: R_oI²

-: EI – UI

I: {{194}}; К=B

Q: Выберите один вариант ответа:

S:

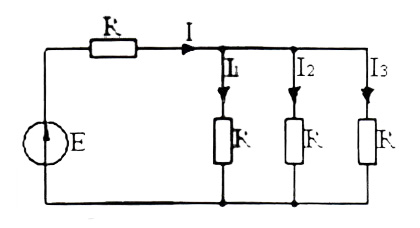

Если R = 1 Ом, I₁ = 1 А, то вырабатываемая источником мощность равна ###

+: 12 Вт

-: 4Вт

-: 3Вт

-: 6Вт

I: {{198}}; К=B

Q: Выберите один вариант ответа:

S: В цепи известны сопротивления R₁ = 45 Ом, R₂ = 90 Ом, R₃ = 30 Ом и ток в первой ветви I₁ = 2 А. Тогда ток I и мощность Р цепи соответственно равны ###

-: I = 9 А, Р = 810 Вт

-: I = 7 А, Р = 840 Вт

+: I = 6 А, Р = 540 Вт

-: I = 6 А, Р = 960 Вт

I: {{199}}; К=B

Q: Выберите один вариант ответа:

S:

После замыкания ключа потребляемая мощность Р ###

-: увеличится в 4 раза

+: увеличится в 2 раза

-: уменьшится в 2 раза

-: не изменится

I: {{212}}; К=B

S:

R₁=2R₂ и источник вырабатывает мощность P=18 Вт, то мощность P₂, потребляемая R₂, равна ###

-: 12 Вт

-: 9 Вт

-: 3 Вт

+: 6 Вт

I: {{223}}; К=B

S: Дана потенциальная диаграмма контура сложной электрической цепи. Количество разных токов в нем равно ###

-: двум

-: трем

-: четырем

+: пяти

-: шести

I: {{225}}; К=B

S:

Дана потенциальная диаграмма контура сложной электрической цепи. Количество сопротивлений в нем равно ###

-: одному

+: двум

-: трем

-: четырем

I: {{226}}; К=B

S:

Дана потенциальная диаграмма контура сложной электрической цепи. Количество источников ЭДС в нем равно ###

-: одному

-: двум

+: трем

-: четырем

-: пяти

I: {{1}}; К=В

S: Как пройдет результирующая в.а.х. I(U) при параллельном соединении линейного и нелинейного элементов по сравнению с характеристиками 1 и 2:

+: выше характеристик

-: между ними

-: ниже характеристик

-: параллельно 1 характеристике

I: {{2}}; К=В

S: Как пройдет результирующая в.а.х. I(U) при параллельном соединении двух нелинейных элементов по сравнению с характеристиками 1 и 2:

+: выше характеристик

-: между ними

-: ниже характеристик

-: пересечет характеристики

I: {{3}}; К=В

S: Как пройдет результирующая в.а.х. I(U) при последоватедьном соединении линейного и нелинейного элементов по сравнению с характеристиками 1 и 2:

-: выше характеристик

-: между ними

+: ниже характеристик

-: параллельно 1 характеристике

I: {{4}}; К=В

S: Как пройдет результирующая в.а.х. I(U) при параллельном соединении двух нелинейных элементов по сравнению с характеристиками 1 и 2:

+: выше характеристик;

-: между ними

-: ниже характеристик

-: пересечет характеристики

I: {{5}}; К=А

S: К нелинейным элементам не относится:

-: лампа накаливания

-: диод

+: резистор

-: транзистор

I: {{6}}; К=В

S: Дифференциальное сопротивление нелинейного элемента определяется:

-:

-:

-:

+:

I: {{7}}; К=В

S: Определить статическое сопротивление в точке d

-: r = 10

+: r = 13

-: r = 0,075

-: r = 0

I: {{8}}; К=В

S: Определить общий ток цепи при напряжении равном U= 20 В

-: I = 1А

+: I = 1,5 А

-: I = 0,5А

-: I = 2А

I: {{9}}; К=В

S: Определить входное напряжение цепи, если ток I=2 А

-: U= 20 B

-: U= 35 B

+: U= 55 B

-: U= 0 B

I: {{10}}; К=В

S: Определить напряжение на первом элементе при входном напряжении U = 35 B

+: U₁= 15 B

-: U₁= 20 B

-: U= 25 B

-: U= 30 B
