1.2 Архитектурно-строительная часть
1.2.1 Фундаменты и гидроизоляция

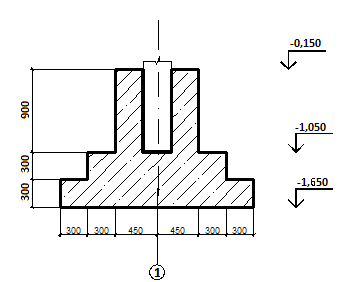

Конструктивное решение фундаментов-столбчатые стаканного типа. Глубина заложения – 1,650 м относительно уровня чистого пола.
Марка фундамента |
Размеры, мм |
Объем бетона, м³ |
|||||||
|
а |
в |
а1 |
в1 |
h |
h1 |
H |
|
|
Фундаменты под рядовые колонны |
|||||||||
ФА1-1 |
1500 |
1500 |
- |
- |
300 |
- |
1500-4200 |
1,6…3,8 |
|
ФА2-1 |
2100 |
1500 |
- |
- |
300 |
- |
1500-4200 |
2,0…4,1 |
|
Фундаменты под фахверковые колонны |
|||||||||
ФФ1- 1 |
1200 |
1200 |
- |
- |
300 |
- |
1500-4200 |
1,6…3,8 |
|
1.2.2Колонны
Колонны приняты 3-х типоразмеров, железобетонные для бескрановых цехов. Стыки колонн с фундаментами заполнены бетоном.
Рисунок 1.5 - Колонна
Таблица 1.7 – Колонны
-
Марка колонны
Высота здания
Размеры, мм
Марка
бетона
Расход материала
Масса
колонны, т
Hк
h
а
в
Бетон, м³
Сталь, кг
КПII - 12
4,8
5700
-
400
400
200
0,95
103
2,8
Рисунок 1.6 - Колонны фахверковые
Таблица 1.8 – Колонны фахверковые
Марка колонны |
Высота здания |
Размеры, мм |
Марка бетона |
Расход материала |
Масса колонны, т |
||||
Hк |
h |
а |
в |
Бетон, м³ |
Сталь, кг |
||||
КФ – 5 |
4,8 |
4600 |
- |
300 |
300 |
200 |
0,95 |
90,4 |
2,4 |
1.2.3 Фундаментная балка
Рисунок 1.8 – Фундаментная балка
Таблица 1.10 – Фундаментная балка
-
Марка балки
Длина балки, м
Марка бетона
Расход стали, кг
Объем бетона, м³
Вес, т
ФБС-45
ФБС-44
5,95
5,05
200
200
17,4
15,8
0,41
0,34
1,0
0,8
