1.2.9 Окна, двери

Проектом предусмотрены окна и балконные двери с тройным остеклением в деревянных переплетах по ГОСТ 24699-2002. Подоконные плиты по ГОСТ 8242-88 (2002). На окнах и лоджиях первого этажа предусмотрены открывающиеся металлические решетки. Лоджии застеклены.

О-1 1170

О-2 1770

ОСП 15-12 ОСП 15-18

Рисунок 1.17 - Оконные блоки

Внутренние дверные проемы заполняются деревянными дверными блоками по ГОСТ 6629-88*, состоящими из дверных коробок и дверных полотен. По числу полотен двери приняты одно и двупольные, щитовой и филенчатой конструкции, остекленные и глухие.

ДГ 21-7 670

ДГ 21-9 870

ДО 21-13 1270

ДО 21-8 770

Рисунок 1.18 - Дверные блоки внутренние

Двери изготовлены из древесины хвойных пород II сорта. Дверные полотна и косяки, устанавливаемые в помещениях с повышенной влажностью, обрабатываются антисептиком для предотвращения загнивания древесины.

Межквартирный дверной проем заполняется дверным блоком по ГОСТ 31173-2003, металлическим, утепленным, фирмы «Simto».

Д МУ 21-9 870

Рисунок 1.19 - Дверь межквартирная

Наружные дверные проемы заполняются деревянными дверными блоками по ГОСТ 24698-81 и металлическим противопожарным дверным блоком фирмы «DESSA».

1.2.10 Полы

В проектируемом здании полы приняты в зависимости от назначения помещений, температурно-влажностного режима и условий эксплуатации.

В санузлах полы запроектированы из керамических плиток, в остальных помещениях – линолеум на теплозвукоизолирующей подоснове.

Таблица 1.12 - Экспликация полов

Наим. помещ.	Тип пола	Схема пола	Элементы пола и их толщина	Площадь, м2
Помещения 1 этажа

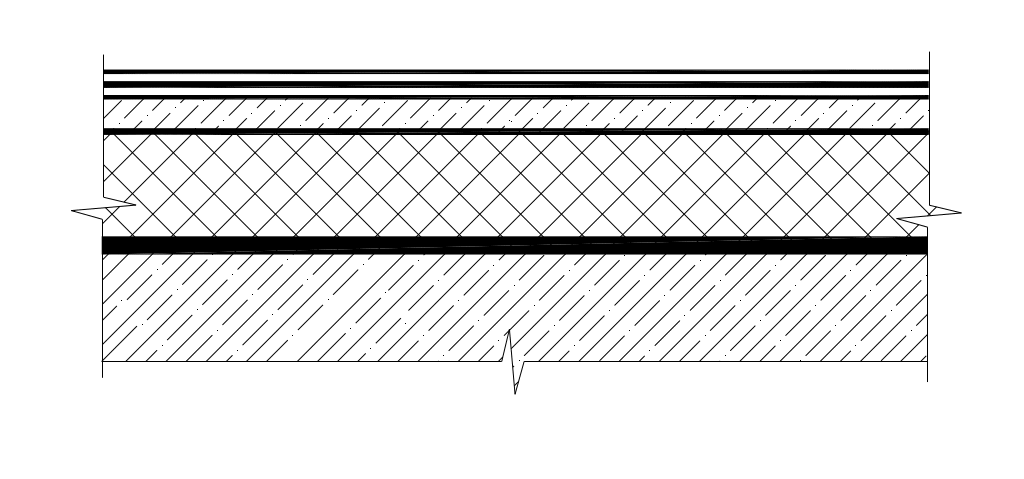

Жилые комнаты, прихожая, кухня, кладовая	линолеум		1. Линолеум на теплозвукоизолирующей подоснове – 4 мм 2. Прослойка из клеящей мастики 3. Стяжка из цементно-песчаного раствора – 25 мм 4. Утеплитель «ИЗОФЛОР» – 150 мм 5. Один слой гидроизола – 1 мм 6. Железобетонная плита – 220 мм	218,4

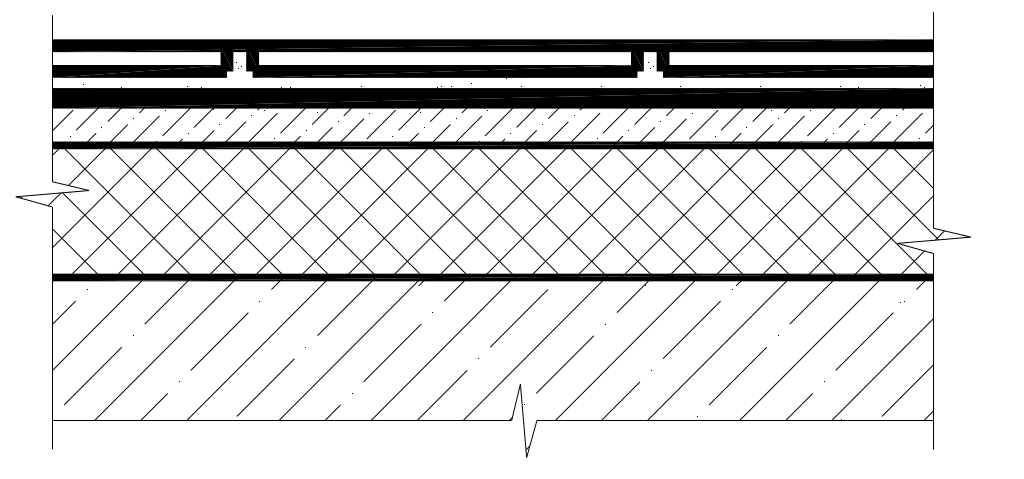

Санузлы	керамическая плитка		1. Керамическая плитка на прослойке из цементно-песчаного раствора – 30 мм 2. Гидроизоляция из 2 слоев гидроизола на битумной мастике – 4 мм 3. Стяжка из цементно-песчаного раствора – 25 мм 4. Утеплитель «ИЗОФЛОР» – 120 мм 5. Один слой гидроизола – 1 мм 6. Железобетонная плита – 220 мм	27,8
Помещения 2 - 5 этажей

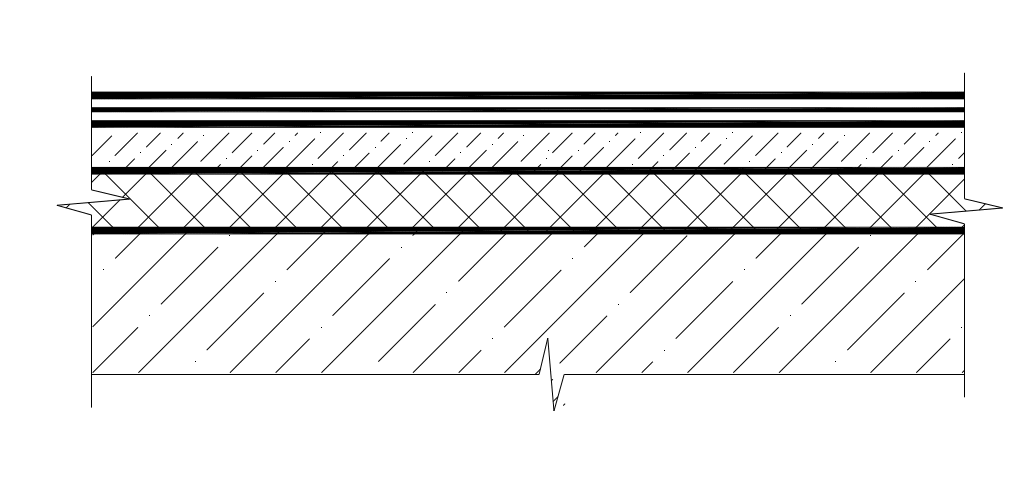

Жилые комнаты, прихожая, кухня, кладовая	линолеум		1. Линолеум на теплозвукоизолирующей подоснове – 4 мм 2. Прослойка из клеящей мастики – 1 мм 3. Стяжка из цементно-песчаного раствора – 40 мм 4. Прокладка звукоизоляционная сплошная – 35 мм 5. Железобетонная плита – 220 мм	873,6

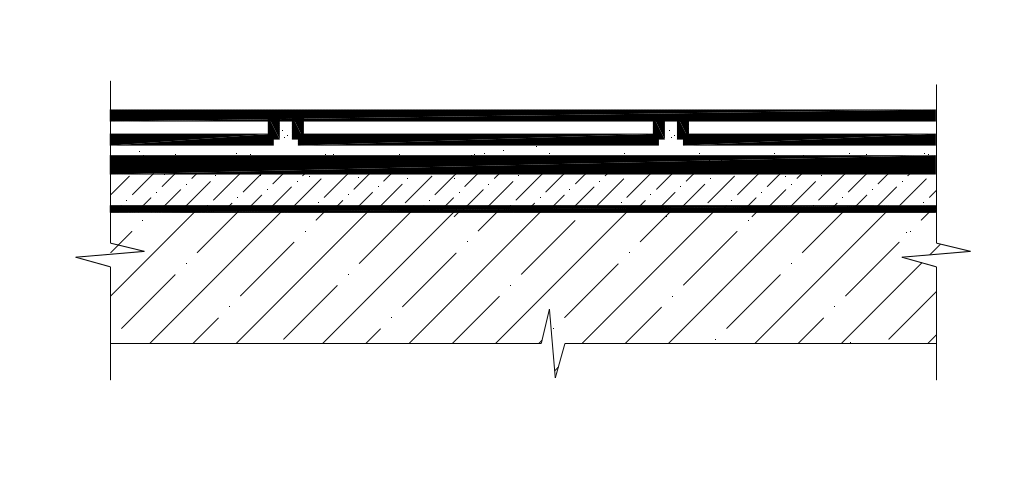

Санузлы	керамическая плитка		1. Керамическая плитка на прослойке из цементно-песчаного раствора – 30 мм 2. Гидроизоляция из 2 слоев гидроизола на битумной мастике – 4 мм 3. Стяжка из цементно-песчаного раствора – 25 мм 4. Железобетонная плита – 220 мм	111,2

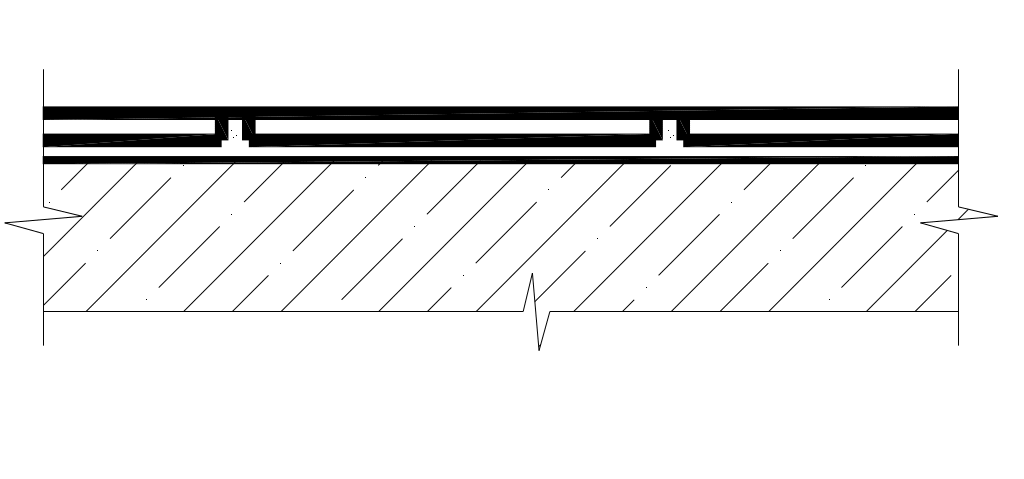

Лестничные клетки	керамическая плитка		1. Керамическая плитка на прослойке из цементно-песчаного раствора – 30 мм 2. Железобетонная плита – 220 мм	87,1
