1.2.6 Лестницы

Лестницы в проектируемом здании приняты из сборных железобетонных элементов, состоящих из лестничного марша по серии 1.151.1-6 вып. 1 и лестничной площадки по серии 1.152.1-8. Ограждения лестниц – металлические по серии 1.100.2-5.

Высота этажа равна 2,8 м, ширина марша - 1200 мм, уклон 1:2.

Принимаем ступень 150х300 мм.

Ширина лестничной клетки:

2L + 100=2·1200 + 100= 2500 мм

Высота одного марша:

Н/2 = 2800/2 = 1400 мм

Число подступенков в одном марше:

n = 1400/150 = 9

Число поступей в одном марше будет на единицу меньше числа подступенков, так как верхняя проступь располагается на лестничной площадке:

n – 1 = 9 – 1 = 8

Заложение:

а = 300·(n – 1) = 300·8 = 2400 мм

Принимаем ширину промежуточной площадки С₁ = 1500 мм, этажной С₂ = 1500 мм, получим что полная длина лестничной клетки составит:

А = а + С₁ + С₂ = 2400 + 1200 + 1200 = 4800 мм

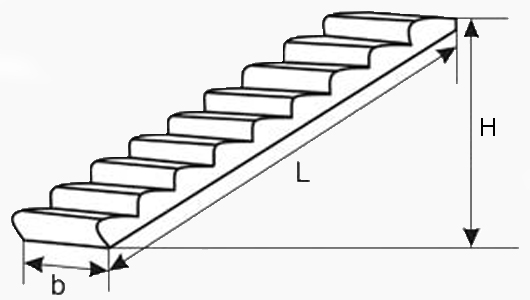

Рисунок 1.12 - Лестничный марш

Таблица 1.9 - Спецификация на лестничный марш

Марка изделия	Размеры, мм			Масса изделия, кг	Расход
	L	B	H		бетона, м3	стали, кг
ЛМ 27.12.14-4	2720	1200	1400	1520	0,61	17,16

Рисунок 1.13 - Лестничная площадка

Таблица 1.10 - Спецификация на лестничные площадки

Марка изделия	Размеры, мм			Масса изделия, кг	Расход
	L	B	H		бетона, м3	стали, кг
2ЛП 25.15в-4-к	2500	1600	220	1370	0,47	22,13
2ЛП 25.15-4-к	2480	1600	220	1345	0,538	20,56

Рисунок 1.14 - Деталь лестницы из крупноразмерных элементов

1.2.7 Покрытие, кровля, водоотвод

Крыша – чердачная с кровлей из металлочерепицы по деревянным стропилам. Стропила являются несущими конструкциями крыши, которые опираются внизу на мауэрлат. Стропила запроектированы из пиломатериалов хвойных пород II категории с влажностью не более 25 %. Элементы стропил, соприкасающиеся с кладкой, антисептируются и изолируются прокладкой из двух слоев толя.

По стропилам выполнена обрешетка, служащая основанием для кровли. Обрешетка и деревянные бруски должны быть антисептированы, подвергнуты глубокой пропитке антипиренами и огнезащитной обработке.

Нагрузка от кровли передается через стропила на ограждающие стены и через стойки на внутренние несущие стены. Для обеспечения жесткости и совместной работы стропильные элементы соединены подкосами, затяжками.

Металлические элементы покрываются антикоррозийным лаком.

М еталлочерепица Г идроизоляция «Мегафлекс С» О брешетка – 50х60 мм шаг 250 мм Д еревянные стропила

Рисунок 1.15 – Конструкция кровли

Кровля принята проектом из металлочерепицы толщиной 0,7 мм. Между обрешеткой и металлочерепицей укладывается ветрозащитная и антиконденсатная мембрана из гидроизоляционной пленки «Мегафлекс С».

Металлочерепица крепится самонарезающими винтами с уплотнительными шайбами по концам настила в каждой волне, а к промежуточным обрешеткам – через волну. Между собой листы соединяются комбинированными заклепками с шагом 500 мм. Величина нахлестки вдоль ската должна быть не менее 250 мм, а поперек ската – на один гофр.

Чердачное перекрытие утепляется плитами «РУФ БАТТС» ρ = 170 кг/м³ толщиной 160 мм по предварительно уложенной пароизоляции из гидроизола на битумной мастике в один слой.

По периметру здания запроектировано металлическое ограждение на кровле. Соединение стальных элементов ограждения кровли производится ручной электродуговой сваркой по ГОСТ 5264-80. Элементы ограждения окрашиваются эмалью ПФ 115 по грунтовке ГФ 021.

Кровля по основным скатам снабжена водосточной системой. Водосточная труба Ø 140 мм из листовой стали – 440х0,8. Желоб 200х100*(h) из листовой стали толщиной 0,8 мм. Систему водослива выполнить по ТУ 1121-046-00110473-2000.

Рисунок 1.16 - Конструкция чердачного перекрытия
