Приложение в
(обязательное)
Характеристика составов для разливки стали сифонным способом
1 Разливочные тележки грузоподъемностью 250 т по 4-5 штук в каждом составе в зависимости от массы слитков. В каждом составе на одну из тележек устанавливается 2-х местный поддон и по обе стороны его – одноместные поддоны с защитой рабочей поверхности листовой металлической сечкой или кюмпельными прокладками для отливки отдельных слитков в плавке сверху.
2 Поддоны 4-х местные со сдвоенными ручьями следующих основных параметров:
- толщина, мм 365
- ширина, мм: - по осям установки изложниц 2100
- по осям установки центровой 1360
- длина, мм 6750
- масса, кг 30000
- чертеж – ЛБ – 01037.07.00
Поддоны двухместные – в соответствии с чертежем ЛБ – 01265.01.00.
3 Центровые высотой 2950 мм, внутренний диаметр – 230 мм, вес – 4,8 т (чертеж ЛБ – 01016.04.00.сб), нижний торец центровой должен быть простроган.
4 Изложницы сквозные комбината "Запорожсталь" с выпуклыми гранями.
Тип/параметры |
ХV"А" |
1"Б" |
2"Б" |
4"А" |
сечение – большее, мм |
7901010 |
7801200 |
7801400 |
7801600 |
- меньшее, мм |
730970 |
7201170 |
7201370 |
7201570 |
- высота, мм |
2425 |
2450 |
2450 |
2450 |
- масса, кг |
13700 |
15850 15300 |
17100 18050 |
21000 |
- чертеж |
ЛБ-01029.01.00. СБ |
ЛБ-01137.02.00.СБ с ребрами ЛБ-01134.01.00.СБ без ребер |
ЛБ- 01138.03.00.СБ ЛБ 01267.01.00.СБ |
ЛБ-00593.04. 00.СБ |
Примечание – Изложницы 1"Б", 2"Б" и 4"А" типов имеют специальные указатели уровня налива металла (рисунок В.1). |

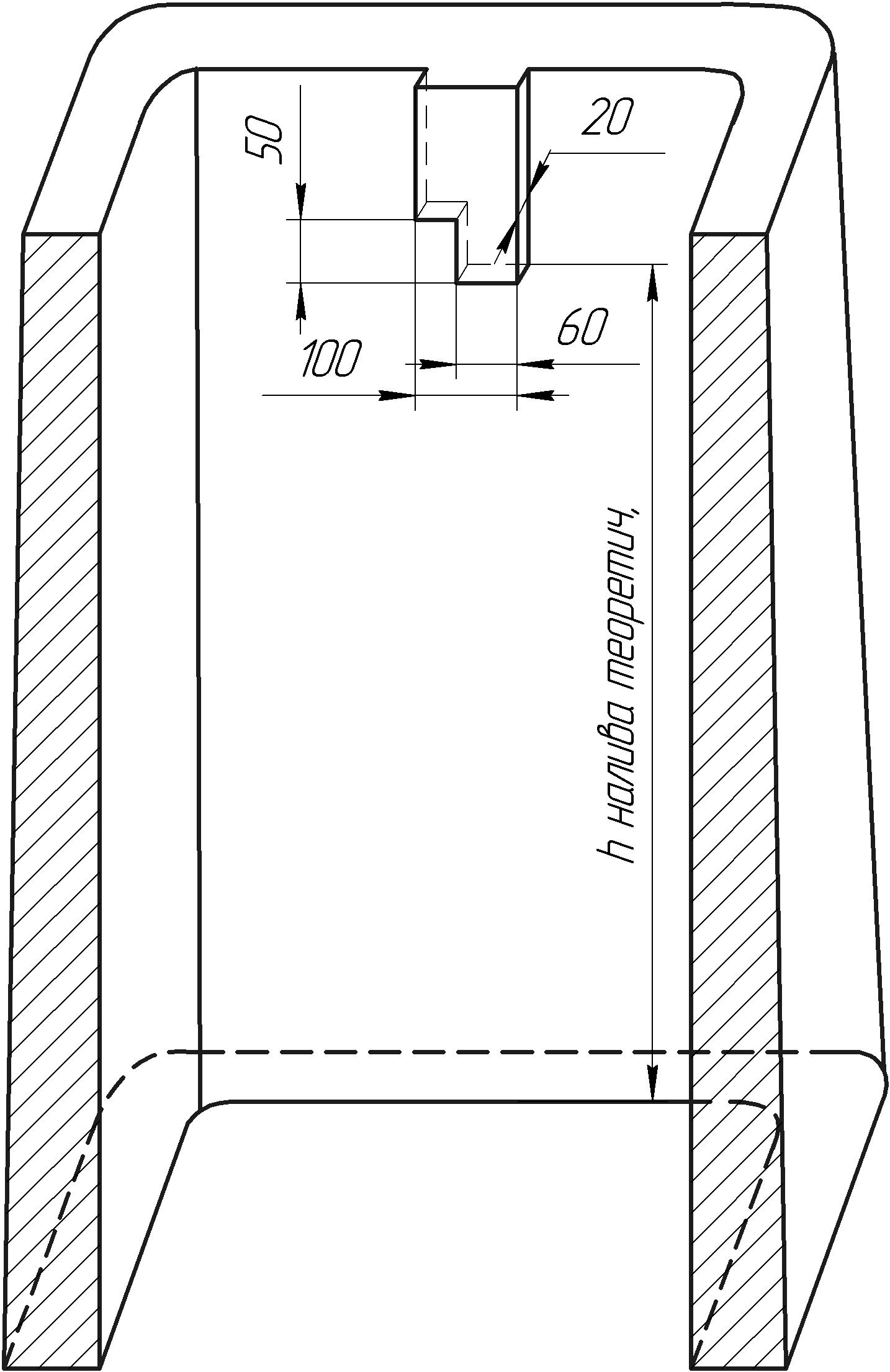

Рисунок В.1 – Указатель уровня налива металла
Приложение Г
(обязательное)
Виды и размеры дефектов поддонов для сифонной разливки,
подлежащих отбраковке
Вид дефекта |
Размер браковочных дефектов |
1 Поперечные трещины
|
1 Односторонние (от боковой поверхности до ручья) шириной 10 мм и более 2 Двусторонние (расположенные по одной линии) шириной 3 мм и более |
2 Продольные трещины по всей толщине от торцевой поверхности до ручья |
Шириной 10 мм и более
|
3 Трещины по дну ручья |
Шириной более 3 мм, длиной более 1 м |
4 Разгарные трещины, выходящие на боковую поверхность ручья
|
Шириной более 10 мм на расстоянии 0,75 высоты ручья от верхней плоскости поддона |
5 Разгар или размыв поддона, не доходящий до ручья
|
1 Размыв, выходящий за пределы слитка 2 Глубиной более 150 мм или площадью половины основания слитка и глубиной более 100 мм |
6 Разгар или размыв боковых стенок ручья |
Глубиной более 0,75 глубины ручья и длиной более 200 мм |
