Описание оборудования и режущего инструмента для 035 зубошлифовальной операции
Зубошлифовальный станки для цилиндрических колес5В833
Диаметр обрабатываемого колеса, мм: 40-320
Модуль обрабатываемого колеса, мм: 0,5-4
Max ширина обрабатываемого колеса с прямыми зубьями, мм: 150
Число зубьев обрабатываемого колеса: 12-200
Max угол наклона зубьев обрабатываемого колеса, град: ±45
Max размеры шлифовального круга (диаметр X ширина), мм: 400x80
Вид шлифовального круга: Червячный
Частота вращения шлифовального круга, об/мин: 1501
Мощность электродвигателя привода шлифовального круга, кВт: 4
Габаритны станка, мм:: 2400x2500x2040
Масса, кг: 8180

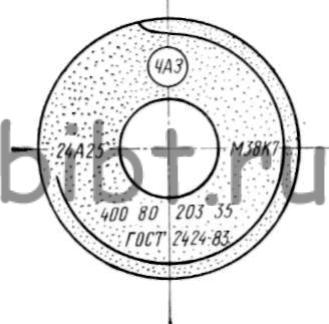

Круги шлифовальные по ГОСТ 52781. На торцовой поверхности круга маркируются основные его данные. На рис. 6.1 показан пример маркировки шлифовального круга, изготовленного Челябинским абразивным заводом (ЧАЗ) из белого электрокорунда марки 24А, зернистости 25, степени твердости МЗ (мягкий), номером структуры 8 (средняя), на керамической связке К7, наружным диаметром 400 мм, высотой 80 мм, диаметром посадочного отверстия 203 мм, с рабочей скоростью 35 м/с. Форма, размеры и технические требования соответствуют ГОСТ 2424-83.
