20.Механические свойства арматурных сталей.

К ним относят ПРОЧНОСТЬ и ДЕФОРМАТИВНОСТЬ.Устан. эти показатели по диаграмме деформирования . В завис. от мех. св-в стали делятся на 2 группы:А.) Мягкие стали – стали, у кот. на диаграмме имеется явно выраж. площадка текучести, х-емая физ. пределом текучести.

Б.) Твердые стали.

f_t - мгновенная прочность, или временное сопротивление, f_y-предел текучести

(физический), f_e- предел упругости, f_n- предел пропорциональности, - предельные деформации стали, - пластические деформации, упруго-пластические деформации, - упругие деформации. Б) твёрдые стали, в зависимости от « ».f_0,2- условный предел текучести, уровень напряжений, при котором остаточные деформации составляют 0,2%, f_0,02-условный предел пропорциональности- уровень напряжений при котором остаточныедеформации составляют 0,02%.

21. Классы арматуры и соответствующие им нормативные и расчётные сопротивления.

Нормы вводят понятие класс арматуры, в один и тот же класс входят стали имеющие один и тот же предел текучести физический или условный, и примерно одинаковую дерфомотивность, независимо от того каким способом они получены и каким образом достигнуты. В СНБ вводят следующие классы арматуры: А) Для мягких сталей. 1) S240-стали имеющие нормативные сопротивления равным 240МПа, выпускается виде гладких стержней, диаметрами от 5,5мм. до 40мм., имеют наибольшую пластичность 25-26%. 2)S400-стали с нормативным сопротивлен 400МПа выпускаются стержнями периодического, кольцевого сечения диаметрами от 6-40мм.. 3) S500- стали с нормативным сопротивлением 500МПа, выпускаются виде проволоки (гладкой, с вмятинами и выступами) диаметрами от 3,4-5мм. виде стержней- периодического профиля, круглого, и серповидного диаметрами от 6-25мм., периодического профиля круглого сечения диаметрами от 25-40мм. гладкие 6-40мм. Б) Для твёрдых сталей. 1) S540-стали имеющие нормативные сопротивл. равным 540МПа, полученного в результате механического упрочнения, сталей класса S400, S500. Поверхность периодическ. профиля, серповидного или кольцевого сечения, диаметрами 16-36мм. 2) S800- стали с нор. сопр. 800МПа, термически упрочнены, выпускаются диам. 10-32мм., кольцевого и серповидного сечения. 3) S1200- стали с нор. сопр. 1200МПа, термоупрощёные диам. 10-32мм., сечение кольцевое или серповидное, периодической поверхностью. 4) S1400 - стали с нор. сопр. 1400МПа, к ним относятся: -проволока гладкая диам. 3-5мм., -проволока рефлёная с вмятинами диам.3-5мм., -изделия из проволоки: канаты 1-серповидного сечения диам. 12 и 15 мм., 2-деветнадцаци-проволочные диам.6,9,12,14мм. В расчётах используются нормативные и расчётные характеристики соответствующих классов: нормативное сопротивление устанавливается по результатам испытания серии образцов не менее 15 штук, с последующей статистической обработкой результатов, принимаемые с обеспеченностью 0,95.

22.Расчётные диаграммы арматурные. Деформативные характеристики арматуры.

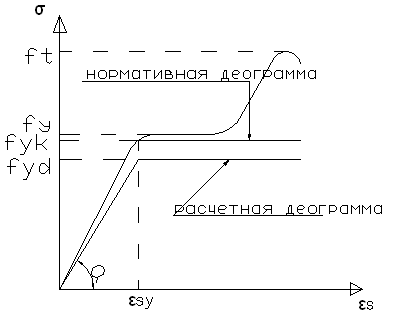

Для мягких сталей: f_yk- нормативное сопротивление. - нормативные пластические деформации, f_yd- расчётное сопротивление. Для твёрдых сталей:

ftk- нормативное временное сопротивление, -коэфф. безопасности по материалу. Расчётные значения арматуры получают путём деления нормативных сопротивлений на т.е. , где =1,1, для классов S240-400, для классов S500 диам. От 6-22мм.. =1,2 для классов S500 диам. 3,4,5мм. и стержней диам. От 25-40мм.. Для твёрдых сталей всех классов =1,2. При расчёте прочности наклонных сечений изгибаемых элементов вводят расчётные сопротивления -расч. сопр. арматуры при растяжении для расчётов поперечной арматуры где =0,8- учитывает неравномерное загружение поперечной арматуры по длине наклонной трещины. =0,9-при поперечной арматуре из проволоки диам. 3-5мм. а так же для сварного армирования, для стержневой арматуры, когда диам. Поперечной арматуры . Модуль упругости арматуры , принимается для проволок и стержней равным 2*10^5 МПа, для канатов 1,9*10^5 МПа.
