Характеристики возбудителей и треования к ним
З
адающий
генератор или возбудитель генерирует
высокочастотные колебания в заданном
диапазоне частот.
Возбудитель выполняет две задачи:
Создание стабильных высокочастотных колебаний на заданных частотах
Формирование на заданных частотах всех или большинства видов сигналов

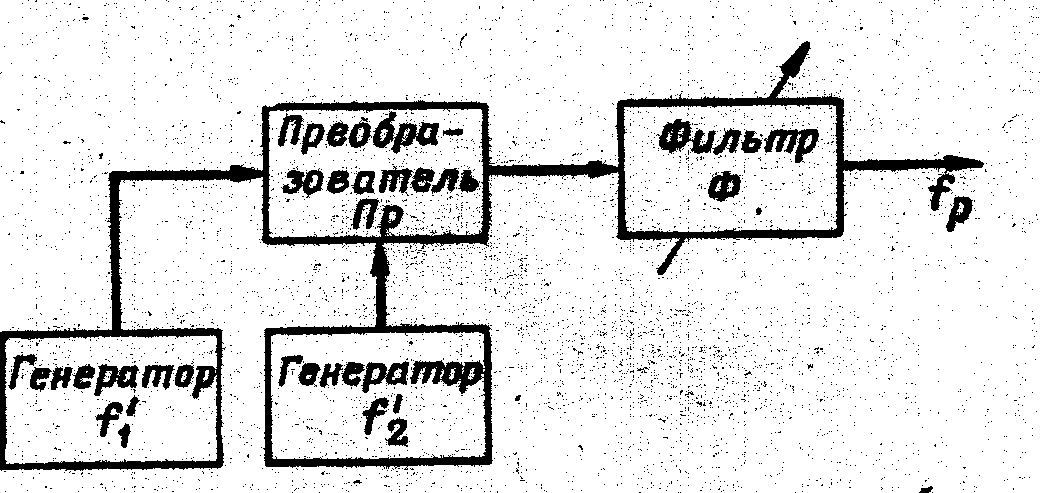

Возбудители делятся на две группы:
с плавным изменением частоты в диапазоне частот
с дискретным изменением частоты с заданным интервалом.
Основные характеристики возбудителей.
Диапазон частот.
Характеризуется
граничными частотами
и
и коэффициентом перекрытия по частоте
.
В радиостанциях УКВ диапазона, как правило, коэффициент перекрытия <1.3, хотя в некоторых случаях достигает 3. В радиостанциях КВ диапазона коэффициент диапазона 10-20.
Общее количество частот и интервал между ними.
Эта характеристика относится к возбудителям с дискретным изменением частоты. Интервал между дискретными частотами обычно бывает кратным 10 Гц, и, как правило, составляет 100 Гц, 1000 Гц, 2000 Гц, 5000 Гц, 25000 Гц.
Количество частот в современных радиостанциях достигает несколько сотен тысяч.
Стабильность частоты.
Степень подавления паразитных колебаний.
Определяется отношением амплитуды колебаний полезного сигнала к амплитуде паразитных колебаний.
Требуемая степень подавления побочных колебаний достигает величины 80-100 дБ.
Время перехода с одной частоты на другую.
Кроме того, для военной техники радиосвязи важными являются:
эксплуатационная надежность
простота и устойчивость системы управления и т.д.
9. Требования, предъявляемые к усилителям мощности
Возбудители современных радиопередатчиков являются маломощными устройствами. Это объясняется тем, что при малых уровнях сигналов легче обеспечить требуемую стабильность частоты и высокую степень подавления побочных колебаний. Мощность возбудителей обычно не превышает 10-40 мВт. Столь малая мощность не позволяет обеспечить радиосвязь на требуемые расстояния, поэтому сигналы, формируемые в возбудителе, усиливаются в усилительном тракте радиопередатчика, основное назначение которого состоит в обеспечении необходимой мощности в передающей антенне. Величина этой мощности зависит от многих факторов:
От требуемой дальности связи
Требуемой надежности связи
Вида используемого сигнала
Типа антенн
Усилительный тракт радиопередатчика несет в себе ряд последовательных каскадов или ступеней усиления. Последний каскад усилительного тракта, развивающий заданную мощность в нагрузке (антенне) называется выходным или оконечным, а все предшествующие – промежуточными каскадами.
Основные характеристики усилителей мощности.
Коэффициенты усиления - выражают усилительные свойства усилителя. К ним относятся коэффициенты усиления:
Напряжения
Тока
Мощности
Диапазон усиливаемых частот (полоса пропускания) – это некоторый интервал значений частоты от
до
внутри которого коэффициент усиления
изменяется в допустимых пределах.Выходная мощность. от сотых долей до сотен Ватт. Максимальная мощность, называется номинальной мощностью.
Коэффициент полезного действия (КПД) – отношение полезной мощности, отдаваемой усилителем в нагрузку к суммарной мощности, потребляемой от источников питания.
Для транзисторных усилителей КПД, в зависимости от режима работы оконечного каскада, может быть 40-50%. Для ламповых 12-14%.
Искажения, вносимые усилителем. Качество усилителя определяется степенью искажений, вносимых усилителем при усилении входного сигнала. Под искажением следует понимать изменение формы выходного сигнала по сравнению с формой входного.
Любой усилитель в той или иной степени искажает сигнал, поданный на его вход. Линейные искажения существуют трех видов:
Частотные
Фазовые
Переходные
Частотные искажения – искажения, обусловленные изменением коэффициента усиления усилителя на разных частотах входного сигнала.
Фазовые искажения.
Переходные искажения возникают в усилителях импульсных сигналов. Они характеризуются переходными процессами установления токов и напряжений в усилителях, содержащих реактивные элементы.
Нелинейные искажения – искажения формы выходного сигнала, вызванные нелинейностью выходных и входных характеристик усилительных приборов, а также характеристик намагничивания сердечников трансформаторов.
Динамический диапазон сигнала представляет собой превышение максимального уровня сигнал над его минимальным уровнем.
