13)Схема пуска сд с подачей возбуждения в функции скорости.

Схема пуска СД с подачей возбуждения в функции скорости представлена на рисунке 2.17, где приняты обозначения: RР – разрядный резистор (RР » RLм1); РПВ – реле подачи возбуждения – реле времени на постоянном токе; М3 – гонный двигатель; РБ – реле блокировочное – исключает включение контактора КБ при подаче напряжения в схему управления; КБ – контактор возбуждения.

С помощью реле времени контролируется скорость, т.к. контролируется частота ЭДС, подводимой в LM1, а по частоте контролируется величина скольжения и скорость Е = Еs, f = fС×s.

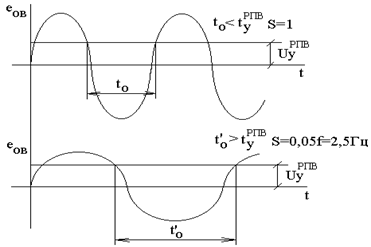

Обмотка возбуждения LM1 ведет себя, как фаза двигателя АД с фазным ротором, т.е. при включении, в соответствии с рисунком 2.18, в сеть статора наводится ЭДС вращения и наводится ЭДС в LM1. РПВ сработает при положительной полуволне Elм. t0 – время ожидания РПВ < tуст РПВ, пока двигатель не выйдет на подсинхронную скорость Wпс.

Работа схемы: при нажатии КнП включается линейный контактор КЛ, статор СД подключается к сети, начинается асинхронизированный пуск двигателя. В LM1 наводится однофазная ЭДС Еlm1, уровень и частота которой пропорциональна скольжению Еlm1 = Еs, f = fs. Т.к. вначале пуска ЭДС велика, включается РПВ, контакт которого включает блокировочное реле, а другой контакт подрывает цепь контактора КВ. До скорости, меньше подсинхронной W < Wпс, t0< tуст РПВ, поэтому контакт РПВ в цепи КВ не успевает замкнуться за время отрицательной полуволны ЭДС. При W = Wпс, t0 = tуст РПВ, поэтому включается КВ и на ОВ СД подается напряжение с возбудителя М2, СД при этом втягивается в синхронизм.

14) Максимально - токовая защита ад.

1) Защита АД с КЗР (Iп)

1.1) с помощью плавкой вставки

а) нормальный пуск (tп < 5с)

Iвст.н = 0,4Iп;Iвст.н = 0,4Iп;

б) тяжелый пуск (tп > 10с)

Iвст.н = 0,6Iп = 3Iн

Плавкая вставка при длительных перегрузках не защищает (см. рисунок 2.19).

Чтобы плавкая вставка за время пуска не перегорела, пусковая диаграмма двигателя должна лежать ниже время-токовой зависимости плавкой вставки (см. рисунок 2.20).

1.2) с помощью автоматических выключателей и реле максимального тока

Iу = (1,2…1,3)Iп.

2) Защита АД с ФР и ДПТ (I1 £ 2,5 Iн)

2.1) с помощью плавких вставок (рисунок 2.21)

Iвст < 1,25 Iн;

2.2) с помощью автоматов и реле максимального тока (рисунок 2.22)

Iу < 1,25 I1.

15) Минимально - токовая защита СД.

Защита СД и ДПТ от обрыва цепи обмотки возбуждения. Осуществляется с помощью реле минимального тока (РОП – реле обрыва поля), которое включается в цепь контролируемой обмотки (см. рисунок 2.23).

16) Тепловая защита

Осуществляет защиту двигателя от перегрева, вызванного перегрузкой по току:

а) при длительном режиме с помощью теплового реле и автоматов с тепловыми расцепителями;

б) в повторном кратковременном режиме с помощью реле максимального тока.

Общим недостатком рассмотренных узлов защиты от перегрузки является их низкая точность (двигатель и шкаф могут находиться в разных помещениях, при разных температурах и т.п.), поэтому более точная защита строится на теплосопротивлениях, которые закладываются в обмотки ЭД (см. рисунок 2.24).

Часто АД имеют перегрузку по току из-за обрыва одной из фаз. Поэтому косвенно защиту от перегрузки можно построить, контролируя все фазы двигателя с помощью реле напряжения (РОФ). Оно включается между искусственным нулем и нулевой точкой фаз (см. рисунок 2.25). У двигателей большой мощности подключается через трансформатор тока.
