8 Измерение магнитного азимута линий

Магнитным азимутом Ам направления называется горизонтальный угол, измеряемый по ходу часовой стрелки (от О до 360°) от северного направления магнитного меридиана до определяемого направления.

Переход от дирекционного угла к магнитному азимуту и обратно

Переход от дирекционного угла к магнитному азимуту и обратно выполняют тогда, когда на местности необходимо с помощью компаса (буссоли) найти направление, дирекционный угол которого измерен по карте, или наоборот, когда на карту необходимо нанести направление, магнитный азимут которого измерен, на местности с помощью компаса.

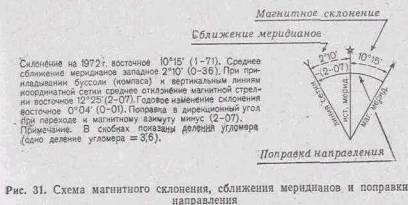

Для решения этой задачи необходимо знать величину отклонения магнитного меридиана данной точки от вертикальной километровой линии. Эту величину называют поправкой направления (П). Поправка направления и составляющие ее углы - сближение меридианов и магнитное склонение —указываются на карте под южной стороной рамки в виде схемы, имеющей вид, показанный на рис. 31.

Если, например, а=97°12'=16-20, то Ам=97°12' — (2°10'+ +10°15')=84°47',

10 Топографическая съемка. Общее понятие о съемочных обоснованиях. Теодолитные ходы

Номерация станции ведется по ходу часовой стрелки римскими цифрами. В итоге образуется многоугольник. Теодолитный ход является основой, на основе которой строится план. Теодолитным ходом называют построенную на местности разомкнутую или замкнутую ломаную линию, в которой измерены все стороны и горизонтальные углы между ними. Т.Х. разделяется на: замкнутый и разомкнутый. Измеряют расстояние между станциями стальной землемерной лентой в прямом и обратном направлениях. Точность измерений 1/2000. Далее измеряем реечные точки. Реечные точки-точки, которые измеряют ситуацию и рельеф местности при топографической съемки. Порядок измерения Р.Т. на каждой станции определяется место нуля. Измеряем высоты горизонта Нi. Берем отсчеты при КЛ и КП. Измерение всех реечных точек выполняется при одном основном круге (левом).

15. Вычисление прямоугольных координат вершин!Сука!Стр. 9-14 методических указаний к ргр!Синяя такая книжка блять!

Коорд. Вычисляют путем решения прямой геодезической задачи.

Д(Хi)=di*cos(ai) или ri and D(Yi)=di*sin(ai) или ri

где Д-приращения коорд. В метрах дитое-горизонтальное проложение в метрах рассматр-ой стороны. Альфа итое и Ритое-дирекционные угл и румб соответственно нужно стороны.

Вычисленные знач. Округляют до 0,01м.далее опред. Линейные невязки: f(DX) & f(DY) как суммы всех D(Xi) и D(Yi) соответственно

вычисляют абсолютную невязку: f(abs)=корень квадратный из(f(DX)^2 + f(DY)^2)

и считают относительную невязку:f(abs)/P=1/(P/f(abs)) <= 1/2000 при выполнении условия распределяют пропорционально длинам сторон полигона с противоположным знаком

П(DXi)=(-f(DX)*di)/сумму di(P) для Y аналогично

модули сумм П = модулю суммыс f(DX) и Y тоже

D(Xiисп)=D(Xi)+П(Dxi) аналогично Y. и для замкнутого сумма исправленных равняется нулю.

Контрооль:получение исхожных координат станции 1

для диаганального аналогично только Fотнос<= 1/1500,а контроль-получениее координат 4 точки полигона.
