Крепление нефтяных и газовых скважин
.pdf
vk.com/club152685050 | vk.com/id446425943
Проверка герметичности обсадных колонн
В скважинах, при опробовании и
эксплуатации которых не ожидается избыточного давления на устье,
эксплуатационные колонны проверяют на
герметичность снижением уровня жидкости.
После ремонтных цементирований и
установки цементных мостов при переходе
на испытание или эксплуатацию вышележащих горизонтов эксплуатационные
колонны также дополнительно проверяют
снижением уровня жидкости в них.
vk.com/club152685050 | vk.com/id446425943
Проверка герметичности обсадных колонн
Снижение уровня жидкости в колонне при испытании на герметичность минимум на 50 м должно превышать снижение уровня при освоении.
Снижение уровня жидкости в обсадной колонне осуществляется свабированием, поршневанием, вытеснением и другими способами.

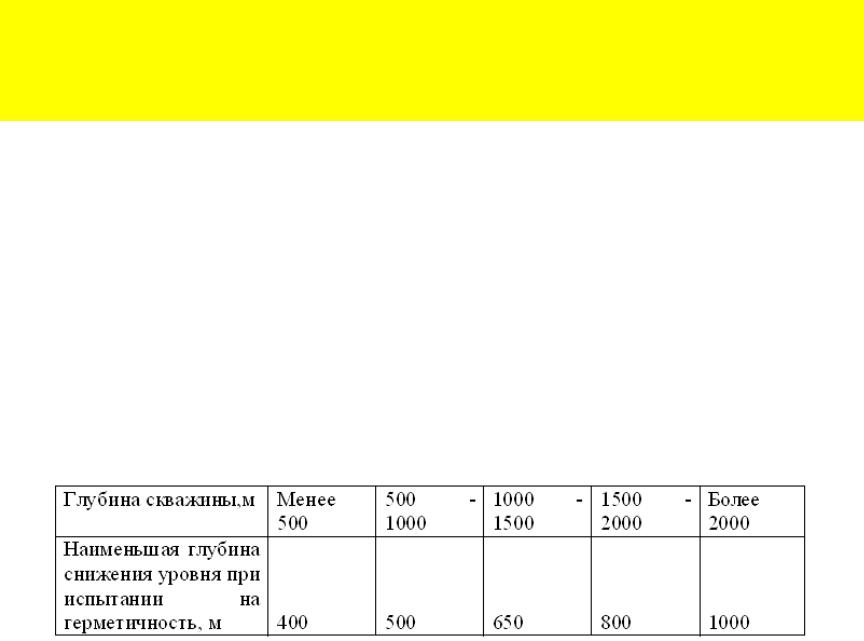

Минимальное снижение уровня жидкости в колоннах при испытании их на герметичность:
vk.com/club152685050 | vk.com/id446425943
Проверка герметичности обсадных колонн
Наблюдение за восстановлением уровня жидкости в обсадной колонне проводится в течение 8 часов с помощью аппарата Яковлева (эхолота) через каждые 2 часа (первый замер - через 3 часа).
Допускается восстановление уровня только за счет стекания жидкости со стенок колонны на величину 0,5-2,0 м в зависимости от диаметра колонны
vk.com/club152685050 | vk.com/id446425943
Штрафные санкции за некачественные работы
по креплению скважин (Юганскнефтегаз)
Недоподъем цемента за обсадными колоннами: |
|
|
|
- за кондуктором ниже 20м от устья скважины |
2% от стоимости работ по |
|
креплению |
|
|
- за эксплуатационной колонной менее 50м от башмака кондуктора |
3% от стоимости работ по |
|
креплению |
|
|
Полное или частичное отсутствие контакта цемента с колонной в зоне |
|
продуктивного пласта: |
|
|
|
- при отсутствии заколонных перетоков |
5% от стоимости работ по |
|
креплению |
|
|
- при наличии заколонных перетоков в течение 6мес эксплуатации. |
10% от стоимости работ |
Устранение брака за счет Подрядчика. |
по креплению |
|
|
Негерметичность эксплуатационной колонны. |
10% от стоимости работ |
|
по креплению |
|
|
Установка заколонного пакера, при которой он не выполнил своего |
не менее 1% от |
назначения. |
стоимости работ по |
|
бурению и реплению |
|
|
vk.com/club152685050 | vk.com/id446425943
Обвязка устья скважины
vk.com/club152685050 | vk.com/id446425943
Обвязка устья скважины

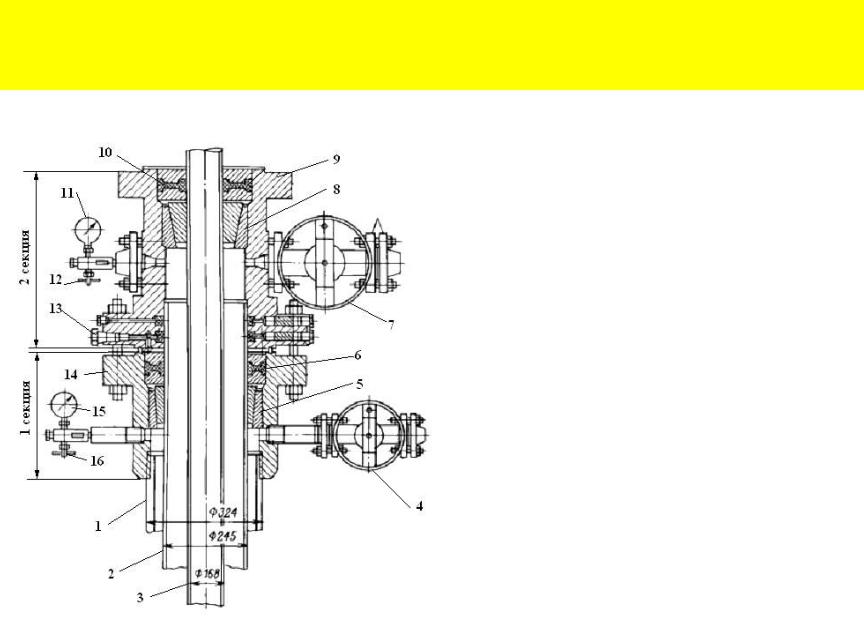

Колонная головка ОКК 2:
1- кондуктор;
2- техническая колонна;
3- эксплуатационная колонна; 4, 7 –задвижки; 6, 10 – уплотнители; 5, 8 – клиновая подвеска; 9 – корпус двухфланцевый; 11, 15 – манометры; 12, 16 – краны запорные; 13 – заглушка;
14 – корпус однофланцевый.
vk.com/club152685050 | vk.com/id446425943
Обвязка устья скважины
vk.com/club152685050 | vk.com/id446425943
Обвязка устья скважины

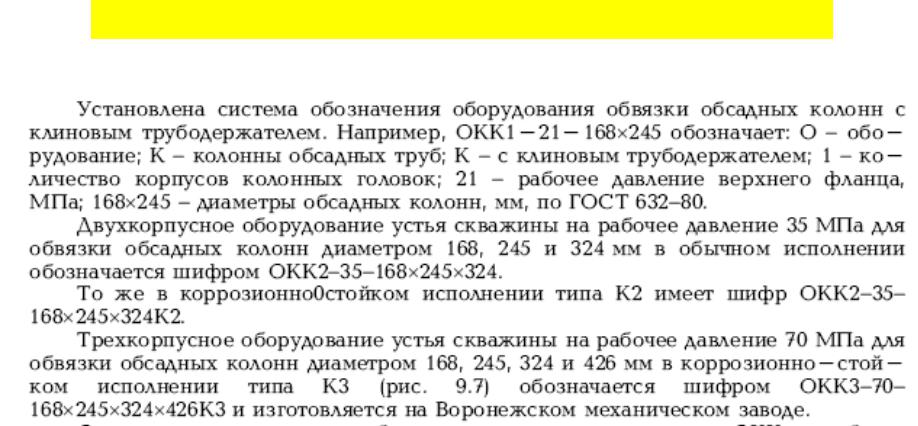

О К Х Х – Х – Х х Х х Х Х Х
Обвязка
колонн Способ подвешивания колонн:
на клиньях – К на муфте – М
Количество подвешиваемых колонн (без учета колонны кондуктора) Рабочее давление, МПа (кгс/см2)
Диаметр эксплуатационной колонны (мм) Диаметр технической колонны (мм) Диаметр колонны кондуктора (мм)
Климатическое исполнение по ГОСТ 16350-80% для умеренного макроклиматического района – не обозначается для холодного макроклиматического района – ХЛ
Исполнение по составу скважинной среды:
ссодержанием Н2S и СО2 до 0,003% по объему каждого – не обозначается
ссодержанием Н2S и СО2 до 6% по объему каждого – К2 и К2И
vk.com/club152685050 | vk.com/id446425943
Обвязка устья скважины
