4 Технические данные атсэ ф

Область применения:

• центральная АТС (ЦС);

• узловая АТС(УС);

• оконечная АТС;

• городская подстанция(ПСК);

• учрежденческо-производственная АТС (УПАТС)

Емкость:

• до 14700 абонентских линий (АЛ);

• до 2100 соединительных линий (СЛ);

• до 4200 соединительных линий в узловом режиме

Нагрузка (t=72 с, норма потерь 0,5%):

• абонентские линии – 0,15 Эрл;

• соединительные линии – 0,8 Эрл

Количество внешних направлений связи – до100, для ЦС – не менее 128.

Максимальное количество линий в направлении – не более 500.

Типы абонентских установок, включаемых в АТС:

• индивидуальные абоненты;

• спаренные абоненты (без взаимной связи);

• прямые абоненты индивидуальные;

• таксофоны местной связи;

• аппаратура вещания;

Виды ДВО, предоставляемые абонентам:

• тональный набор;

• безусловная переадресация;

• переадресация при занятости;

• переадресация на автоинформатор;

• запрет некоторых видов исходящей связи;

• запрет входящей и исходящей связи кроме экстренных служб;

• исходящая связь по паролю;

• запрет входящей связи;

• передача входящего соединения другому абоненту;

• конференц-связь трех абонентов;

• определение номера вызывающего абонента;

• наведение справки во время разговора;

• уведомление о поступлении нового вызова;

• замена пароля;

• отмена всех услуг;

• отмена всех услуг по паролю

Типы СЛ:

• цифровые каналы ИКМ30 (2,048 Мб/с, МККТТ, G703);

• цифровые каналы ИКМ15 (1024 Кбит/с, “Ива”, “Кедр”);

• трехпроводные физические СЛ (ФСЛ);

• трехпроводные ФСЛ от коммутаторов типа МРУ;

• четырехпроводные ФСЛ для систем передачи с ЧРК;

• шестипроводные ФСЛ для систем передачи с ЧРК, с ВРК

Виды линейной сигнализации:

• 1 ВСК, индуктивный код;

• 1 ВСК, код “Норка”;

• 2 ВСК для раздельных пучков;

• 2 ВСК для универсальных двусторонних СЛ;

• 2 ВСК, импульсный пакет;

• в разговорном спектре на частотах 2600, 2100, 1200+1600, 600+750Гц (АДАСЭ, ДАТС и т.д.);

• E&M;

• ОКС7;

• V5 (ASMI) для включения в качестве концентратора в коммутационную систему SI200

Виды регистровой сигнализации:

• декадный код;

• импульсный челнок;

• импульсный пакет;

• безинтервальный пакет

Наращивание емкости:

• абонентская линия – 4;8

• цифровая СЛ – 30

• физическая СЛ – 2

Поддержка нумереции в сети:

• открытая;

• закрытая (2-7 знаков)

Сопротивление шлейфа АЛ – до 3 кОм.

АОН – безинтервальный пакет.

Пропускная способность цифрового канала – 64 кбит/с.

Тип блокиратора спаренных АЛ – диодный.

Коды межстанционного обмена (для ИКМ) – HDB-3.

Функции процессора технической эксплуатации и обслуживания:

• управление абонентскими характеристиками;

• управление маршрутизацией;

• управление автоответчиком (700 Гц);

• аварийная сигнализация;

• диагностика оборудования АТС и АЛ;

• учет и контроль нагрузки;

• АПУС (исходящий трафик, абоненты А, В, дата и время окончания разговора, длительность соединения в тарификационных импульсах номинальной длительностью 4,096 с, тип соединения);

• передача данных для пульта ЦТЭ

Интерфейс обмена с центром технической эксплуатации:

• модемная связь

Система учета разговоров и учета стоимости разговоров (СИС) содержит следующие данные:

• номер и категорию вызывающего абонента;

• номер вызываемого абонента;

• длительность установленного соединения в тарификационных импульсах номинальной длительностью 4,096 с или 1,0 с;

• дату и время окончания разговора

Погрешность определения продолжительности разговора не более +-4 с или +-1 с.

Напряжение электропитания – 54- 72В.

Удельная потребляемая мощность ЧНН – до1 Вт/номер.

Климатические условия эксплуатации:

• нормальные: - температура окружающей среды от 15 до 35 С; - влажность от 45 до 85%;

• повышенные: - температура окружающей среды от 5 до 40 С; - влажность до 95%;

Удельная площадь ЛАЗ – 0,005 м²/номер

Удельная масса – 0,5 кг/номер.

Габаритные размеры исполнений статива:

• 2600*886*410

• 2090*886*410

• 1370*886*410

СЛ-ИКМ

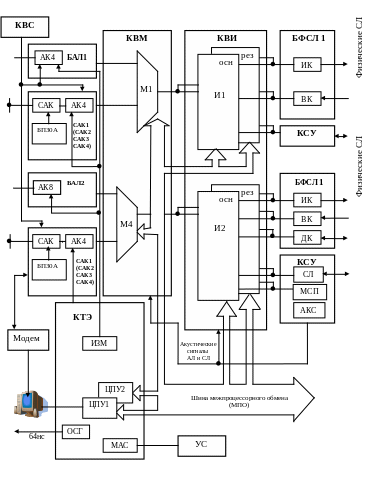

Рисунок 2 – Функциональная схема АТСЭ Ф
