Билет №1

1. Электропроводимость полупроводников. Зависимость электропроводности от внешних факторов. Материал полупроводников.

*Электронную проводимость называют проводимостью n-типа, а дырочную – проводимостью p-типа Проводимость, обусловленная движением свободных электронов, называется электронной, а проводимость, вызванная движением дырок, - дырочной.

*Проводимость, осуществляемая одновременно электронами и дырками, называется собственной проводимостью

*Проводимость в пп зависит от температуры, степени освещенности, радиации, от вида и % содержания примесей.

*Для изменения характера проводимости в чистый полупроводник вводят примеси:

Элементы V группы-донорная примесь- (мышьяк, фосфор, сурьма) для преобладания электронной проводимости. ПП (полупроводник) n-типа Элементы III группы –акцепторные-(бор, алюминий, галлий, индий) для преобладания дырочной проводимости. ПП (полупроводник) p-типа

2. Электронные ключи и формирование импульсов.

Ключ коммутирует (включает и выключает) участки электрической цепи. Его действие основано на том, что во включенном состоянии он обладает очень малым, а в выключенном – большим сопротивлением.

Параллельн. Ключ Послед. Ключ

Импульсными генераторами называют электронные устройства, преобразующие энергию источников постоянного напряжения в энергию электрических импульсов. Одним из наиболее распространенных импульсных генераторов является мультивибратор. Мультивибратором называют автогенератор прямоугольных импульсов

3. Задача. Определить коэффициент усиления инвертирующего усилителя, если входное сопротивление R₁ =20 кОм, а сопротивление цепи обратной связи R₂ =2 МОм

Билет №2

1. Типы проводимости. Свободные электроны проводимости. Основные и

неосновные носители заряда

Электронную проводимость называют проводимостью n-типа, а дырочную – проводимостью p-типа Проводимость, обусловленная движением свободных электронов, называется электронной, а проводимость, вызванная движением дырок, - дырочной.

Проводимость, осуществляемая одновременно электронами и дырками, называется собственной проводимостью.

Элементы V группы-донорная примесь- (мышьяк, фосфор, сурьма) для преобладания электронной проводимости. ПП (полупроводник) n-типа. Элементы III группы –акцепторные-(бор, алюминий, галлий, индий) для преобладания дырочной проводимости. ПП (полупроводник) p-типа.

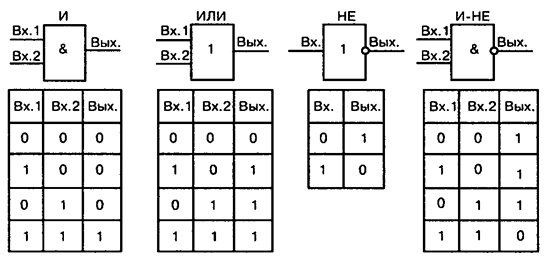

2. Работа логических элементов «И», «ИЛИ», «НЕ», «И-НЕ», ИЛИ-НЕ.

Таблицы истинности логических элементов.

и-умножение или-сложение не-инвертирование и-не-умножение с инвертированием

3. Задача. Изобразить схему усилительного каскада на полевом транзисторе с общим истоком и пояснить назначение ее элементов.

Билет №3

1. Определение и свойства p-n- перехода. Вах p-n- перехода.

область пространства на стыке двух полупроводников p- и n- типа, в которой происходит переход от одного типа проводимости к другому.

ВАХ:
