Диаграмма прецедентов

Диаграмма прецедентов (диаграмма вариантов использования) — диаграмма, на которой отражены отношения, существующие между актерами и прецедентами. Актеры – пользователи системы (человечки на диаграмме), прецеденты – функции, которые они могут реализовать с помощью системы (овалы на диаграмме).

Диаграммы прецедентов позволяют визуализировать поведение системы, подсистемы или класса, чтобы пользователи могли понять как их использовать, а разработчики - реализовать соответствующий элемент.

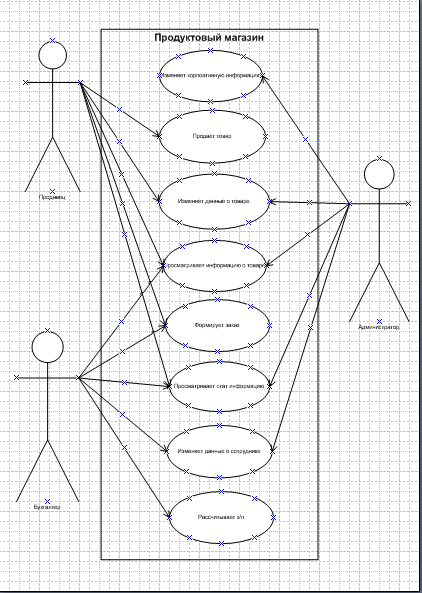

Рис.1 Общая диаграмма прецедентов для всех пользователей системы

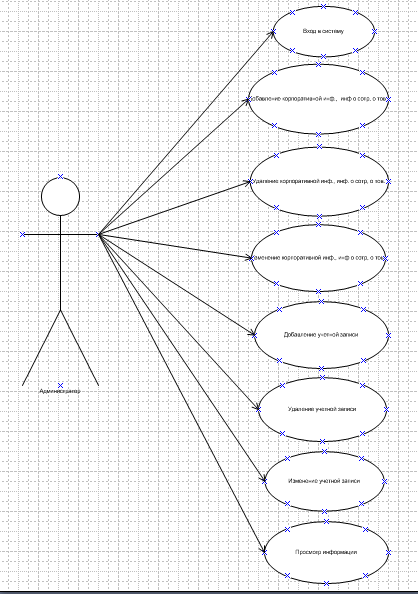

Рис.2 Диаграмма прецедентов для пользователя системы Администратор

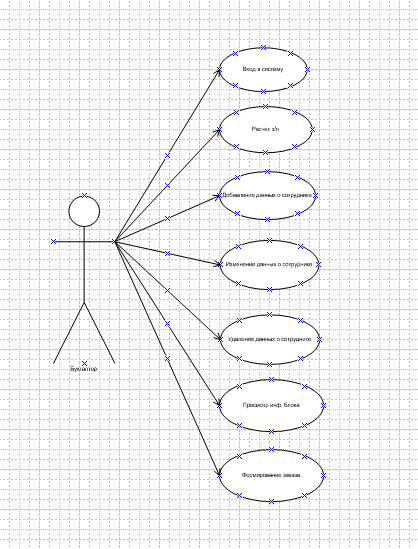

Рис.3 Диаграмма прецедентов для пользователя системы Бухгалтер

Нефункциональные требования

Нефункциональные требования - это ограничения, накладываемые на работу системы, и стандарты, которым должна соответствовать система. Они также описывают характеристики системы и её окружение. Нефункциональные требования, соответственно, регламентируют внутренние и внешние условия или атрибуты функционирования системы.

Нефункциональные требования подразделяют на:

• Требования к продукту;

• Организационные требования;

• Внешние требования;

• Требования к интерфейсу пользователя.

Требования к продукту включают в себя:

1. Требования к скорости системы – это время реакции системы на действие пользователя. Оно не должно превышать 1 секунды. Время загрузки системы не должно превышать 15 секунд.

2. Требования к объему – не более 50 МБ.

3. Требования к эксплуатации – время обучения опытного пользователя ПК не должно превышать 3 часов, а неопытного – 15 часов.

4. Требование к надежности системы – средняя продолжительность времени между двумя последовательными проявлениями ошибок в системе должно быть не менее 4 недель. Вероятность выхода системы из строя не должна превышать 0,005.

5. Требования к устойчивости системы к сбоям– время восстановления системы после сбоя не должно превышать 30 минут. Процент событий, приводящих к сбою должен составлять не более 2. Вероятность порчи данных при сбоях должна быть не более 0,05.

6. Требования к переносимости – процент машинно-зависимых операций не должен быть более 20.

Организационные требования включают в себя:

1. Система должна быть реализована в среде программирования Borland Delphi7 с использованием СУБД Microsoft Access 2003.

2. Время создания информационной системы не должно превышать двух учебных семестров (1 год).

Внешние требования включают в себя:

1. Минимальные требования к аппаратно-программному обеспечению для нормального функционирования информационной системы: Процессор: Intel Pentium 1700 МГц, Оперативная память: 256 Мб, Операционная система: Microsoft Windows XP SP2.

2. Обязательное наличие лицензии на использование данного программного продукта.

Требования к интерфейсу пользователя включают в себя:

1. Наличие общего меню для всех категорий пользователей с учетом их прав доступа.

2. Количество пунктов главного меню не должно превышать 4.

3. Количество вкладок не должно превышать 4 в каждой вкладке.

4. Время реакции системы в виде выдачи сообщения об ошибке на неправильное действие пользователей не должно превышать 3 секунд.

5. Шрифт должен быть одинаковым во всех формах и отвечать требованиям: начертание - Times New Roman, размер – 12пт, цвет – чёрный.

6. Элементы меню «Помощь» и «Справка» (делаются в программе Help Manual или в виде HTML-связанного документа).

7. Сохранение расчётных данных (например, расходно-кассовый ордер, прайс-лист) в офисные приложения: Word, Excel, Internet Explorer (файл HTML).

8. Заказ товара: добавление в корзину, выдача итоговой суммы и расчёт с покупателем (расходно-кассовый ордер [можно сделать в виде Quick Report, Rave Report или Excel-листа]).

9. Графики товаров: двумерные графики, диаграммы (количество товара на складе, продажи, закупка, прибыль, спрос).

10. Панель инструментов (календарь предприятия, выход и т.п.). Возможность выбора в меню.

11. Добавление, удаление, изменение товара в БД. Дата последнего обновления данных на каждый товар.

12. Авторизация пользователей (администратор, пользователь, гость) с паролем. Права пользователя (определённой группой функций) (например, администратору положено добавление, изменение, удаление элементов БД, пользователю – добавление с пометкой, а гостю только просмотр).
