1.2.6 Регенеративные подогреватели низкого давления
Существуют подогреватели двух основных типов: поверхностного и смешивающего. Смешивающие подогреватели имеют тот недостаток, что давления воды в каждом из них равны давлениям отборных паров и потому отличаются. Это означает необходимость применения соответствующего числа насосов для подачи воды в последующие подогреватели или использование гидростатического столба Н для повышения давления. В связи с этим для ПНД в основном, а для ПВД как единственное решение используют регенеративные подогреватели поверхностного типа, представленного на рисунке 8. Для них давление воды по тракту независимо от давлений пара в отборах турбины. При этом достаточно одного насоса для прокачки воды через несколько подогревателей.
Поверхностные подогреватели для нагрева воды до той же температуры, что и в смешивающих, требуют отвода из турбины пара более высокой температуры для создания температурного напора в подогревателе. В связи с этим несколько увеличивается недовыработка электроэнергии турбиной и снижается тепловая экономичность станции. Схема движения конденсата и пара приведена на рис. 8.
Греющие
пары поступают в корпусы подогревателей.
За счет нагрева воды, протекающей
внутри трубок, происходит конденсация
этих паров. Образующийся конденсат
собирается в нижней части корпусов.
Этот конденсат, иногда называемый
дренажом
подогревателей, дренажными насосами
закачивается
в линию основного конденсата и смешивается
с потоком нагреваемого конденсата.
в
ход
нагреваемого выход основного
к
онденсата конденсата
в
вод
греющего
п
ара
выход конденсата греющего пара
Рисунок 8 - Схема движения конденсата и пара
Этот конденсат, иногда называемый дренажом подогревателей, дренажными насосами закачивается в линию основного конденсата и смешивается с потоком нагреваемого конденсата.
Греющие пары поступают в корпусы подогревателей. За счет нагрева воды, протекающей внутри трубок, происходит конденсация этих паров. Образующийся конденсат собирается в нижней части корпусов. Этот конденсат, иногда называемый дренажом подогревателей, дренажными насосами закачивается в линию основного конденсата и смешивается с потоком нагреваемого конденсата.
При
каскадном сливе дренажей конденсат
греющего пара с более высоким давлением
сливается в корпус с меньшим давлением.
В связи с этим происходит частичное
парообразование этого конденсата и
соответствующее уменьшение расхода
отборного пара из турбины, что снижает
экономичность регенеративного цикла.
Для предотвращения этого явления в
конструкциях регенеративных
подогревателей предусматриваются
охладители дренажей либо, в дополнение
к регенеративным
подогревателям,
применяют установку вынесенных
охладителей
дренажей (ОД).
Так как при этом вся схема усложняется и удорожается, то иногда их используют не после каждого ПНД. Вопросы организации слива дренажей имеют большое значение,
так
как в современных паротурбинных
установках на регенеративные подогреватели
поступает
20—40% полного расхода пара на турбину,
а иногда и более.
Независимо
от способа слива дренажа из подогревателя
должен быть обеспечен отвод только
конденсата.
При поверхностных ПНД и ПВД продукты коррозии, образующиеся в конденсатном тракте, могут отлагаться на поверхностях теплообмена в парогенераторах двухконтурных АЭС и реакторах одноконтурных АЭС. При этом возможно ухудшение теплоотвода и снижение тепловой экономичности и надежности работы АЭС. С наибольшей интенсивностью коррозия протекает в области температур, характерных для конденсатного тракта. В связи с этим для теплообменных поверхностей ПНД используют материалы, обладающие высокой коррозионной стойкостью. К их числу относятся латуни и нержавеющие стали.

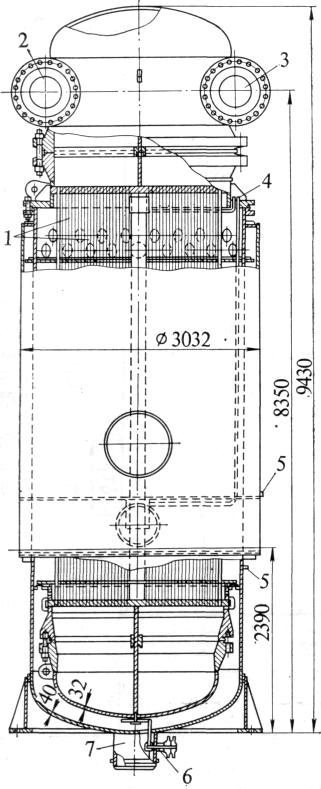

1-трубная
система, 2-вход воды, 3-выход воды, 4-отсос
парогазовой смеси, 5-к водоуказательному
прибору, 6-опорожнение трубной системы,
7-выход конденсата, 8-впуск конденсата
греющего пара соседнего подогревателя,
9-вход греющего пара.

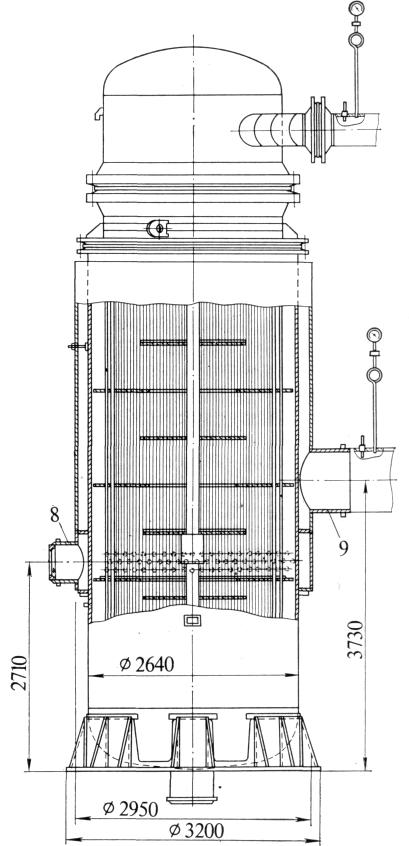

Рисунок 9 - ПНД с трубной системой из аустенитной нержавеющей стали
