6.5.3 Двухступенчитый регистр сдвига, использующий парофазный код.
Если алгоритм специального вычислителя для морской техники требует выполнения только одной из набора длинных операций ( или умножения, или деления ), то для её реализации предпочтительней использование последовательного регистра одностороннего сдвига, при этом возможно совмещение управляющих и вычислительных функций в специальном вычислителе. Для повышения надёжности сдвига используют двухступенчатую схему (рис6.8) при этом избыток аппаратуры компенсируется высокими эксплуатационными возможностями.
Рис.6.8 Двухступенчатый регистр сдвига.
Временные диаграммы работы данной схемы :
Во
всех разрядах рассмотренного регистра,
а именно i,
i+1
занесения 0-ая информация в разряде i+2
1-ая информация. Тогда управляющие
сигналы для i-го
разряда регистра обозначим
i
i
для принятой исходной информации могут
быть записаны в виде :
т.к. использование парафазного кода в двухступенчатом регистре сдвига на потенциальных элементах требует двухтактовой управляющей схемы для сдвига информации на один разряд, при этом возрастает эксплутационная надёжность схемы за счёт гальванической развязки верхней и нижней ступени регистра.
Лабороторный практикум № 6.3
Задание:
Синтезировать регистр сдвига на асинхронных RS триггерах с использованием парафазного кода и входной логики на элементах И-НЕ, ограничиться только двумя разрядами последовательного регистра и однобитовым кодом в цепях сдвига.

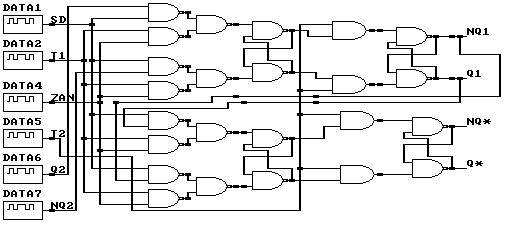

Схема регистра сдвига на асинхронных RS триггерах.

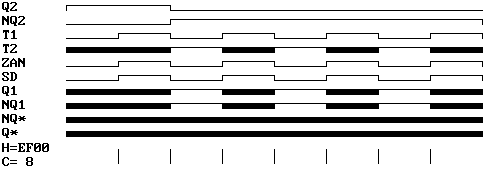

Временные диаграммы, соответствующие
данной структурной схеме.
6.5.4 Регистры сдвига с перекрёстными связями на rs-триггерах.
При использовании асинхронных триггеров в регистрах сдвига (рис. 6.9), применение парафазного кода требует согласования управляющей информацией с кодами данных, что может быть выполнено аппаратным способом с использованием КЛС.
Рис. 6.9 Регистр сдвига с перекрестными связями.
Использование асинхронных RS триггеров требует синхронизации обмена данными между верхней и нижней ступенями регистра сдвига. При этом на входные триггеры регистра передаётся инверсное значение сдвинутого кода предварительно запомненного на нижних триггерах регистра и занесённого туда так же в инверсном коде.
Формирование логических схем управления сдвигом информации зависит:
1. от выбранного способа представления сдвигаемого кода,
2. от вида используемых запоминающих элементов,
3.от выбранной элементной базы.
