3.4.3 Степень реактивности
Механическая работа к потоку рабочего тела подводится только в РК. Часть этой работы расходуется на повышение давления в РК, а другая на увеличение кинетической энергии сжатие в нем, часть которой потом преобразовывается в потенциальную энергию в НА.
Величина равная
отношению работы сжатия в РК к
теоретическому напору в ступени
компрессора называется степенью
реактивности
.
|
|
(25) |
Эта величина характеризует распределение работ сжатия между РК и НА.
Работа сжатия в РК без учета гидравлических потерь равна:
|
(26) |
С учетом формул (26) и (21) выражение (25) примет следующие виды:
|
|
(27) |
||
|
|
(28) |
||
|
|
(29) |
Из этих формул
следует, что чем меньше степень
реактивности
,
тем большая часть теоретического напора
тратится на разгон потока в рабочем
колесе. Низкая степень реактивности не
выгодна, так как этим вызывается
повышенные потери в выходной системе.
Как видно из выражений (25), (27), (28) и (29) величина степени реактивности может принимать значения от 0 до 1. По величине ступени компрессора делятся на три группы:
ступени, у которых
называются активными;
ступени, у которых
называются чисто реактивными;
ступени, у которых
называются реактивными.
В активной
ступени
величина
,
следовательно давление в рабочем колесе
не меняются
,
ровно как и относительные скорости
.
Равенство скоростей обеспечивается
за счет постоянной площади проходного
сечения межлопаточного канала РК
(рис. 1.19).
В активной
ступени все сжатие рабочего тела
происходит в выходной системе, а РК
выполняет только функции подвода
механической работы и проталкивания
рабочего тела. При этом вся подводимая
в РК работа расходуется на повышение
кинетической энергии
.

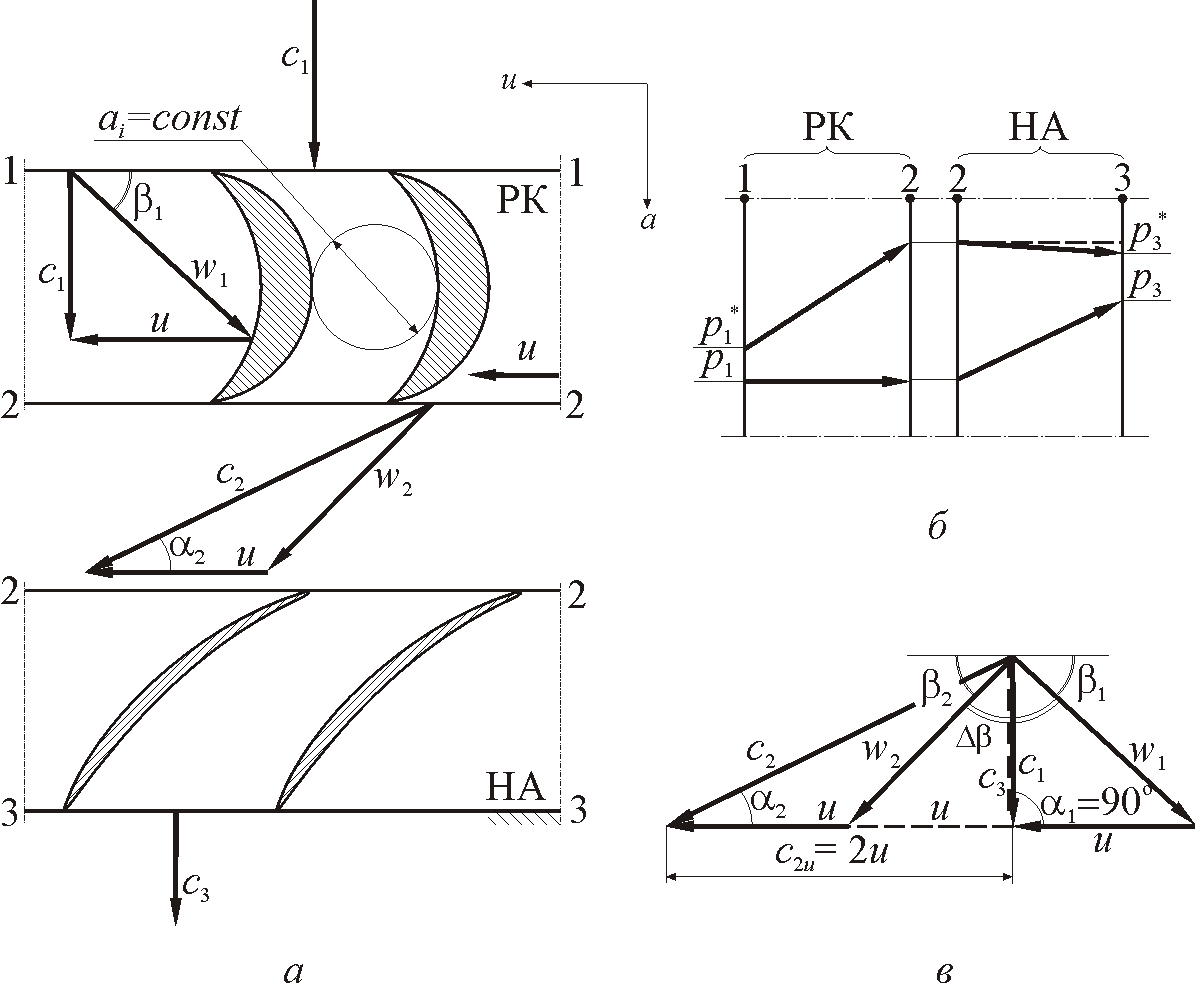

а) элементарные решетки ступени; б) изменение давления в ступени; в) план скоростей
Рис. 1.19. Схема активной ступени осевого компрессора
Каналы НА активной ступени имеют большую степень диффузорности, что приводит к большим потерям энергии при торможении потока там. Данное обстоятельство ограничивает область применения активных ступеней.
Другой крайностью
является чисто реактивная ступень
.
В ней сжатие происходит только в РК, в
выходной системе изменения давления
и абсолютной скорости не происходит
и
.
Это достигается за счет того, что
межлопаточные каналы НА имеют
неизменную площадь проходного сечения
на всем протяжении (рис. 1.20).
Реализация всего сжатия в РК, приводит к существенному торможению потока в относительном движении для чего межлопаточные каналы РК должны иметь большую диффузорность. Это в свою очередь обуславливает высокий уровень потерь энергии в РК. По этой причине применение таких ступеней носит ограниченный характер.
Для чисто
реактивных ступеней должно выполняться
условие
.
Значит, такие ступени должны обязательно
иметь предварительную закрутку
потока, направленную против вращения
РК.
а) элементарные решетки ступени; б) изменение давления в ступени; в) план скоростей
Рис. 1.20. Схема чисто реактивной ступени осевого компрессора
