- •1 Функции пленки диоксида кремния.
- •2 Формирование пленок диоксида кремния.
- •2.1 Формирование пленок диоксида кремния термическим окислением
- •При использовании сухого кислорода на поверхности кремния идет реакция
- •2.2 Явления, сопутствующие процессу термического оксидирования
- •2.3 Техника процесса.
- •2.4 Факторы, влияющие на скорость роста и качество пленок SiO2
- •3 Другие методы получения пленок оксида кремния
- •3.1 Осаждение пленок оксида кремния термическим испарением
- •3.2 Реактивное катодное распыление оксида кремния
- •3.3 Химическое осаждение слоев оксида кремния
- •4 Получение пленок нитрида кремния и оксида алюминия.
- •Вопросы и задания для самопроверки
4 Получение пленок нитрида кремния и оксида алюминия.
Иногда применение диэлектрических слоев SiO2 по тем или иным причинам невозможно. Это может быть связано с отсутствием маскирующих способностей слоя, используемого при фотолитографии. Такие примеси, как Al, Ga, In диффундируют в SiO2 в десятки и сотни раз быстрее, чем в кремнии, поэтом использовать в качестве маски слои из SiO2 в данном случае невозможно. Тонкие слои (d=0,1…0,15 мкм) также не способны выполнить функции маски при длительной диффузии таких примесных атомов, как В и Р. Да и электрическая прочность слоев из SiO2 в ряде задач не удовлетворительна. Поэтому достаточно широкое распространение получили слои из нитрида кремния Si3N4. Для многих диффузантов проницаемость слоев из Si3N4 значительно меньше, чем слоев из SiO2. Это позволяет делать их более тонкими, что повышает разрешающую способность фотолитографии. Использование слоев из нитрида кремния имеет и свои недостатки, в частности, более высокую плотность заряда на границе раздела Si–Si3N4, чем в системе Si–SiO2. Есть сложности с травлением рельефа из Si3N4. Поэтому часто используют комбинации слоев типа SiO2–Si3N4, или SiO2–Si3N4–SiO2.
Получить слои из нитрида кремния можно в принципе методом прямого нитрирования поверхности кремния азотом, аммиаком или гидразином:

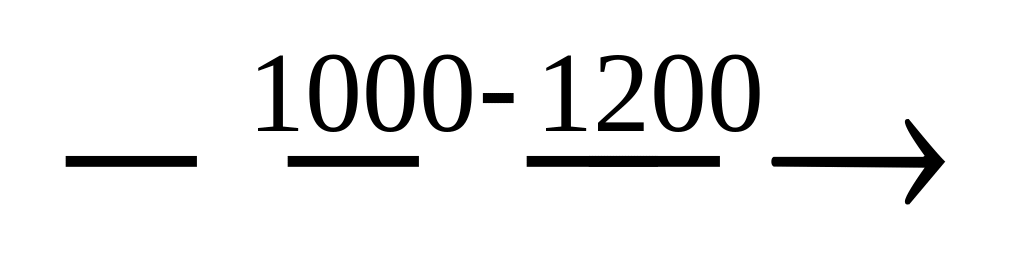

3Si + 2N2
Si3N4,
3Si + 4NH3
Si3N4
+ 6H2,

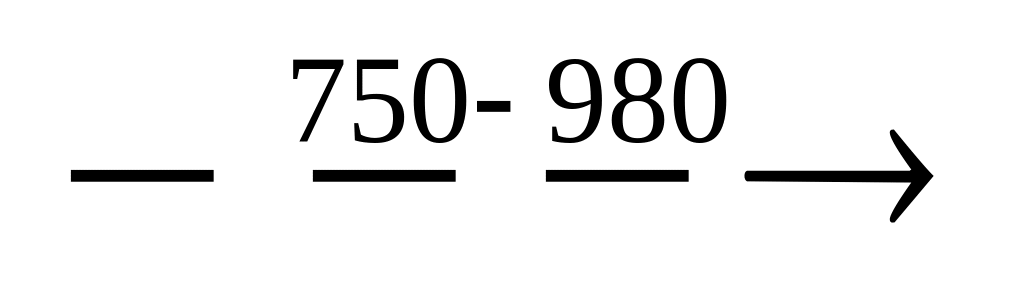

3Si + 2N2H4
Si3N4
+ 4H2.
Однако даже при температурах порядка 1300°С скорость роста слоев Si3N4 очень мала (меньше 0,1 нм/мин). Поэтому методы прямого нитрирования в технологии применения не получили. Хорошие результаты получаются при использовании реакций

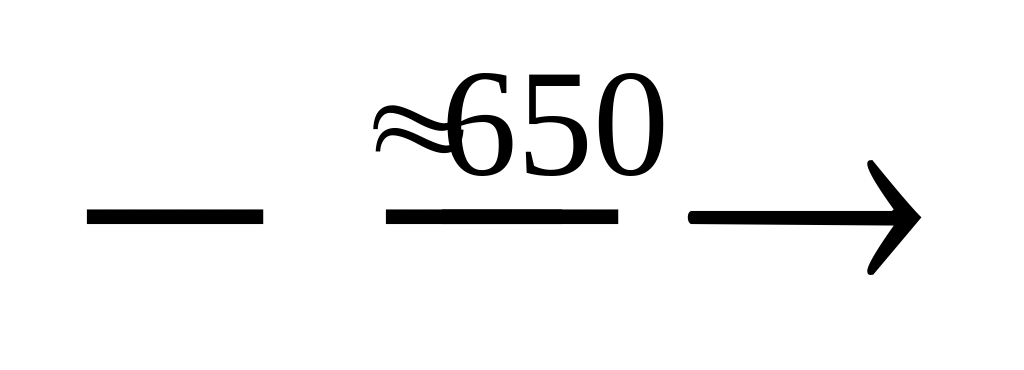

3SiH4
+ 4NH3
Si3N4
+ 12H2,

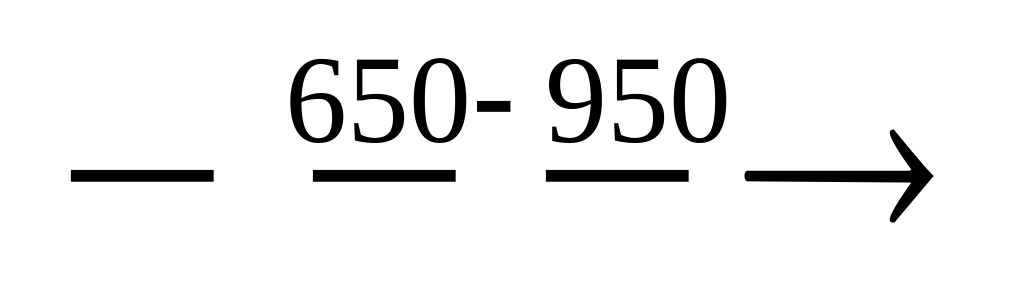

3SiCl4
+ 4NH3
Si3N4
+ 12HCl.
Температура процессов 600…1100°С. Скорость роста слоев Si3N4 получается на уровне 1…20 нм/мин. Слои получаются аморфные, с хорошей маскирующей способностью.
Пленки нитрида кремния возможно получить методом реактивного катодного или реактивного ионно-плазмнного осаждения. Скорость осаждения нитрида кремния 10…50 нм/мин. Кремний вступает в реакцию с азотом, а аргон используется для повышения эффективности распыления. Нитрид кремния осаждается на подложку. Необходимо обеспечить полное отсутствие кислорода, так как кремний взаимодействует с ним значительно лучше, чем с азотом.
Получение пленок оксида алюминия
Слои из Al2O3 используют в качестве изолирующих или защитных покрытий в МДП- структурах. Оксид алюминия обладает повышенной радиационной стойкостью, имеет высокие электрические характеристики, прежде всего высокую диэлектрическую проницаемость, что обеспечивает эффективное использование слоев из Al2O3 в элементах памяти. Он устойчив к дрейфу таких ионов, как Na и K, вызывающих нестабильность работы полевых МДП-транзисторов.
Слои из оксида алюминия получают
методом анодного окисления предварительно нанесенного на пластину тонкого слоя Al,
методом реактивного распыления алюминиевой мишени в кислородной плазме,
распылением подложки из сапфира электронным или лазерным лучом в вакууме,
пиролизом алюминийорганических соединений.
Последний метод является самым распространенным.
