2.7.Пластическая деформация при растяжении образца
При решении задач теории пластичности, обработки металлов давлением необходимо знать некоторые физические величины, называемые механическими характеристиками металла. К ним относится: предел пропорциональности, предел текучести, предел прочности, относительное удлинение, относительное сужение и т.д. Характеристики напряженного состояния должны быть в соответствии с физическими характеристиками металла. Это позволяет использовать эти соотношения в системе уравнений теории пластичности, определять напряженное состояние внутри очага деформации и на границе.
Рассмотрим
пластическую деформацию при одноосном
растяжении образца. Откладывая по оси
ординат напряжение
,
а по оси абсцисс – относительное
удлинение
,
получим диаграмму растяжения, рис.2. 6.
Процесс растяжения
образца можно разделить на несколько
стадий. Для начального участка характерна
прямая пропорциональность между
напряжением и деформацией (упругое
растяжение). На этом участке справедлив
закон Гука и Пуассона
,
,
где
- модуль упругости первого рода и
коэффициент Пуассона.
При испытаниях на
сжатие диаграммы аналогичны диаграммам
растяжения, но не имеют участка уменьшения
напряжения после достижения предела
прочности, рис.2.6 . Опыты с чистым кручением
позволяют построить зависимость между
касательными напряжениями и относительным
сдвигом. В этом случае
,
где
-
модуль упругости второго рода.

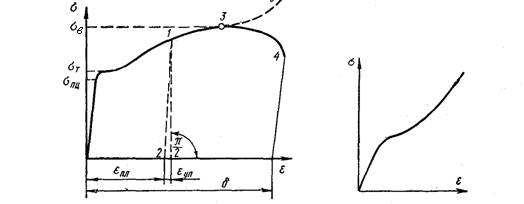

Рис.2.6. Диаграммы растяжения и сжатия образца
Участок параллельный
оси абсцисс, называется площадкой
текучести. Напряжение соответствующее
этому участку называется пределом
текучести
.
Если площадки текучести нет, за предел
текучести принимается напряжение, при
котором остаточная деформация не
превышает 0,2% и называется условным
пределом текучести. Далее идет зона
упрочнения, участок 1-3. Начиная с точки
3, происходит местное сужение шейки, что
сопровождается неравномерной деформацией.
Напряжение, которое испытывает образец
в точке 3 диаграммы, называется пределом
прочности. В точке 4 происходит разрушение
образца.
Следующей
характеристикой материала является
величина относительного удлинения
образца после разрушения
.
Она характеризует пластичность материала
,
где
- длина образца после и до разрыва. Кроме
этого в качестве единичной пластичности
используют сужение шейки при разрыве
,
тогда
,
где
- площади сечений образца после разрыва
и исходного сечения.
Ударная вязкость определяется изломом надрезанного образца на копре Шарпи.
В процессе упрочнения
металла величина напряжения
при растяжении увеличивается и отличается
от исходного значения в начале пластической
деформации. Эту величину называют
сопротивлением деформации.
2.8. Влияние температуры, скорости и степени деформации на сопротивление деформации
Сопротивление
деформации при пластической обработке
обусловлено совместным влиянием
физико-химических свойств металла,
температуры деформации
,
истории нагружения
,
степенью деформации
,
скоростью деформации
.
Влияние температуры на сопротивление
деформации сплава установлено на
основании температурного закона
Курнакова
,
где
-
сопротивление деформации, экстраполированное
до температуры плавления
.
На основании экспериментальных данных
установлена зависимость от скорости
деформации
.
Последние выражения можно объединить,
тогда
.
В итоге сопротивление деформации определяют выражением
где
-
базисное значение сопротивления
деформации, термомеханические
коэффициенты, зависящие от температуры,
степени деформации и скорости деформации.
