Задание 11. Изучение плотности песчаных грунтов методом динамического зондир0вания с помощью ручного зонда
Цель и результаты работы
Цель работы - ознакомление с назначением, принципом работы и с устройством легкого забивного зонда ЛЗЗ; с особенностями оценки однородности свойств песчаных грунтов по глубине и в плане по результатам динамического зондирования.
Отчетные материалы работы:
1. Схема забивного зонда и его характеристика.
2. Полевой журнал зондирования.
3. Графики обработки результатов испытания грунтов в точках
зондирования.
4. Зондировочный разрез и карты-срезы плотности грунтов.
Основные положения метода
Сущность метода динамического зондирования изложена в задании № 10.
Зондирование легким забивным зондом выполняется по тому же принципу, что и зондирование УБП-15 М. Принцип зондирования описан в задании 10. Ручной зонд отличается от зонда УБП преимущественно разме¬рами, Конус ЛЗЗ. геометрически подобен конусу большой установки. Сохранено и соотношение диаметра зонда и штанги; диаметр зонда 18 мм, штанги - 10 мм. Длина штанги в зависимости от модификации зонда ЛЗЗ-1, ЛЗЗ-2, ЛЗЗ-З - от 0,7 м до 1 м. Груз массой 2,5 кг. высота сбрасывания груза 20 см. Это. обеспечивает уменьшение энергии удара пропорционально уменьшению диаметра конуса. ЛЗЗ создан для контроля плотности укладки намывных и насыпных искусственных песчаных грунтов в процессе их укладки, т.е. при подготовке искусственных оснований, возведении дамб, плотин и др. земляных сооружений. Контроль, выполненный послойно по мере укладки или намыва грунта,позволяет оператив¬но и дешево охарактеризовать плотность грунтов, являющуюся одним из главных показателей качества строительства. Последовательное послой¬ное зондирование позволяет оценить искусственный грунтовый массив на всю мощность. Недостаток зонда - малая длина, что исключает его применение при изысканиях естественных оснований сооружений.
Как говорилось в задании 10, сейчас, согласно ГОСТ 19921-81, в качестве показателя динамического зондирования используется условное динамическое сопротивление Рд (МПа). При работе с ЛЗЗ рекомендуется применять более простой показатель динамического зондирования N (уд/дм), представляющий собой число молота, необходимое для погружения зонда на 10 см
N=10n/h
где n - число ударов в залоге, т.е. условно принятое число ударов, после которого производится замер осадки зонда; h - глубина погружения зонда от залога, см.

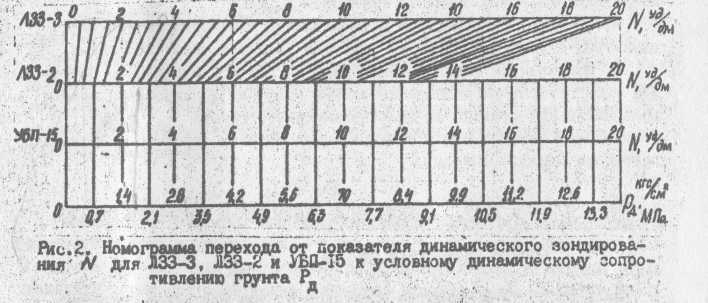

При необходимости перехода от N к Рд (МПа) следует воспользоваться номограммой перехода (рис.2) , а при отсутствии экспериментальных значений на номограмме применить понижающий коэффициент 2,3.
Порядок проведения и обработки результатов испытания песков
1.Зарисовать ЛЗЗ-З, указать название узлов» параметры зонда, область применения и решаемые задачи;
2. Разбить и закрепить на местности точки зондирования по 3-4 профилям с шагом 2-3 м.
3. Зафиксировав в журнале место проведения испытания, произвести зондирование с записью его результатов (прил.4). При зондировании выполнять следующие правила;
- зонд забивать строго вертикально;
- вынимать зонд из грунта без раскачки усилием, направленным строго вверх и приложенным только к наковальне;
- перед очередным зондированием каждый раз затягивать резьбовые соединения конуса со штангой, штанги с наковальней, наковальни о направляющей молота и ручкой;
- глубину погружения фиксировать по штанге относительно пластинки или линейки, положенной на поверхность грунта.
4.Построить графики динамического зондирования по точкам на миллиметровой бумаге (прил.3) в следующем масштабе:
по вертикали — 1 см на графике соответствует 10 см глубины зондирования;
по горизонтали - 2 МПа соответствуют 1 см на графике.
5.Выделить характерные интервалы Рд. По табл.7 определить для каждого интервала категорию относительной плотности песков.
6.Построить зондировочные профили с выделением слоев с различ¬ной относительной плотностью грунтов.
7.Построить карты-срезы относительной плотности песков для двух — трех глубин для площади, покрытой зондировочными профилями.
6. При наличии тарировочных графиков для исследованного брига¬дой типа грунтов на экспериментальных графиках зондирования ввести дополнительный столбец со значениями сухого грунта (г/см3). В этом случае карты-срезы и зондировочные разрезы строятся в изолиниях плотности через 0,1 г/см3.
