1.5. Контролер сонячного колектора

Контролер сонячного колектора — обов'язковий елемент геліосистеми  з примусовою циркуляцією теплоносія (його також називають сонячним контролером). Сонячний контролер призначений для управління процесом нагріву від сонця та контролю стану геліосистеми, а також, в залежності від сонячного контролера, може здійснюватися управління й іншими теплотехнічними процесами в системі отпалення та ГВП (тепловим насосом, електричним ТЕНом, газовим котлом, твердопаливним котлом). Сонячний контролер отримує інформацію від датчиків температури (один з яких обов'язково знаходиться в сонячному колекторі), інший в баці-акумуляторі геліосистеми та вибирає необхідний режим роботи (рис. 1.8.).

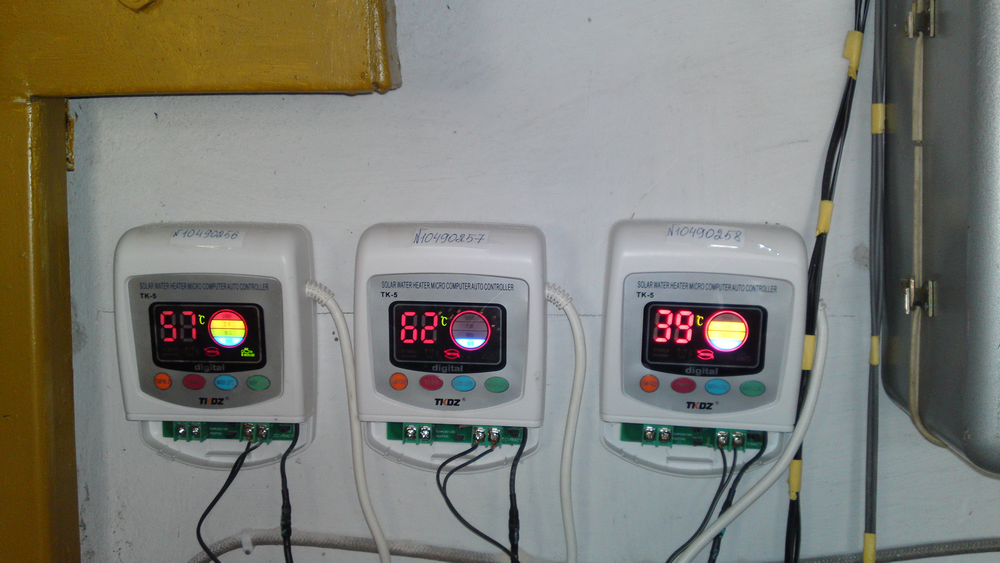

Рис. 1.8. Сонячні контролери ТК-5, встановлені в ЧДУ імені Петра Могили.

Ефективність та безпека геліосистеми в значній мірі залежить від роботи сонячного контролера: правильності закладених алгоритмів роботи геліосистеми, вибору схеми геліосистеми, надійності елементів геліосистеми.

Призначення сонячних контролерів:

• автоматичне регулювання швидкості протоку теплоносія в геліосистемі (управління витратою циркуляційного насоса) в залежності від різниці температур між сонячним колектором та баком-акумулятором геліосистеми. В результаті геліосистема працює більш стабільно, швидше досягаються необхідні температури, забезпечується додаткове виробництво теплової енергії за рахунок збільшення часу роботи геліосистеми в ранкові, вечірні години та в похмуру погоду, а також досягається економія електроенергії геліосистемою за рахунок зниження споживаної потужності циркуляційним насосом.

• всі моделі сонячних контролерів можна використовувати в геліосистемах різного призначення, наприклад: ГВП, нагрівання води в басейні, опалення;

• за допомогою індикації на передній панелі сонячного контролера легко контролювати стан геліосистеми, сонячний контролер не потребує постійного налаштування , всі необхідні установки геліосистеми монтажна організація здійснює в процесі монтажу;

• робота сонячного контролера по таймеру;

• захист пам'яті при зникненні електричного живлення. У випадку зникнення живлення сонячний контролер зберігає встановлені параметри геліосистеми без змін. При появі напруги сонячний контролер повертається в установлений режим роботи.

1.6. Технічні характеристики контролера геліосистеми тк-5

Контролер геліосистеми ТК-5 (рис. 1.8.) виготовляється в Китаї фірмою «TKDZ». Основні технічні характеристики:

Мережа: 220В + -10%

Розмір: 170*125*50 мм

Точність виміру температури: +-2°C

Вимірюваний діапазон температури: 0…99°C

Споживання електроенергії: 5W

Максимальна потужність контрольованого насоса до 600 Вт

Максимальна потужність водонагрівача до 800W

Для ввімкнення потужного навантаження використовується електрична схема з використанням електромагнітного реле.

Підходить для інтегрованих негерметизованих сонячний підігрівач води (рис. 1.9.).

Основні функції:

1. Керування доливанням води;

2. Відображення температури води на дисплеї;

3. Встановлений рівень води;

4. Циркуляція гарячої води;

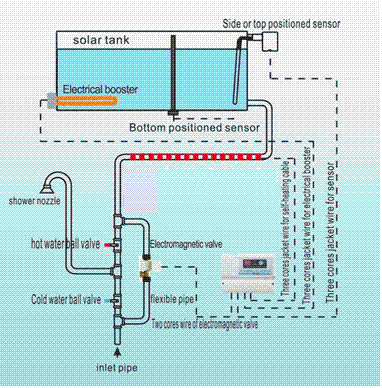

Рис. 1.9. Схема підключення контролера ТК-5

5. Встановлення часу завантаження води;

6. Вивід рівня води на дисплей;

7. Автозавантаження води;

8. Встановлення потрібної температури води;

9. Вибір часу нагрівання;

10.  Ручне нагрівання води;

11.  Захист колектора від перегріву;

12.  Збільшення тиску води під час дозаправки.
