4.5Расчет цепной передачи

Исходные данные:

Передаваемая мощность: P = 1,99 квт.

Частота вращения ведущей звездочки: n=318мин^-1

Передаточное число: U=1,25

Натяжение цепи регулируется перемещением одного из валов.

Возможная перегрузка соответствует

4.5.1 Проектировочный расчет

Проектирование передачи

Для передачи выбирается приводная роликовая цепь по ГОСТ 13568-75

Назначение чисел зубьев звездочек

Z_1ор. = 31-2U;

Z_1ор. = 31 – 2∙1,25 = 28,5;

Принимаем Z₁ = 29;

Z₂ = Z₁∙U = 29∙1,25 = 44;

Принимаем Z₂ = 44;

Назначение шага цепи

;

где коэффициент, который учитывает динамичность внешней нагрузки;

коэффициент, который учитывает число рядов цепи ;

давление которое допускается, гарантированная износостойкость шарнира на протяжении заданного срока службы.

где C – коэффициент работоспособности передачи при предельной норме износа C=4∙10 ;

- срок службы передачи 3500+3000+5000=11500 часов.

- время работы передачи в каждом из режимов нагружения, ч;

коэффициент, который учитывает частоту вращения ведущей звездочки.

;

коэффициент, который учитывает параметры передачи =0,86∙1∙0,97=0,83;

коэффициент, который учитывает число зубьев ведущей звездочки ;

где коэффициент, который учитывает длину ведущей ветки передачи (межосевое расстояние), выраженную в шагах ;

межосевое расстояние выраженное в шагах звеньев цепи, назначаем =30...50;

коэффициент, который учитывает влияния передаточного числа. ;

- коэффициент, который учитывает условия эксплуатации передачи,

= =1∙1∙0,9=0,9;

коэффициент, который учитывает угол наклона линии центров передачи к горизонту

коэффициент, который учитывает способ компенсации вытяжки цепи в следствии износа шарниров ;

коэффициент, который учитывает способ смазки шарнира.

;

Типоразмер роликовой цепи для передачи ПР-12,7-1820

Назначение межосевого расстояния передачи

а =40

= =124мм;

где внешний диаметр ведущей звездочки;

= =185 мм;

внешний диаметр ведомой звездочки

Расчет числа звеньев в цепи

Принимаем l_t = 118.

Расчетное межосевое расстояние передачи

Определение монтажного межосевого расстояния

a 0,997 ;

a = 0,997∙642 = 646 мм;

Расчет делительных диаметров звездочек (ведущей и ведомой)

= ;

= ;

Расчет роликовой цепи

Диметр ролика =8,51 мм;

Радиус впадин =0,525∙8,51+0,05=4,51 мм;

Диаметр окружности впадин ведущей звездочки =116-

-2∙4,51=108 мм;

Диаметр окружности впадин ведомой звездочки =178-

-2∙4,51=169 мм;

Расстояние между пластинами внутреннего звена =7,75 мм;

Ширина зубчатого венца звездочек для однорядной цепи

0,93∙7,75-0,15=8 мм;

Радиус боковой поверхности зубьев звездочек =1,7∙8,51=14,4 мм;

Координата центра кривизны бок. поверхности зуба 0,8∙8,51=6,8 мм;

Расчет нагрузки на валы звездочек

Скорость цепи в передаче

_{Окружная сила на ведущей звездочке}

4.6 Выбор муфты

Крутящий момент на входном валу - =14,67 Н*м; =2,4

= ;

Для передачи крутящего момента от электродвигателя к редуктору выбираем муфту упругую втулочно-пальцевую исходя из диаметра вала электродвигателя. Диаметр входного вала - 24 мм.

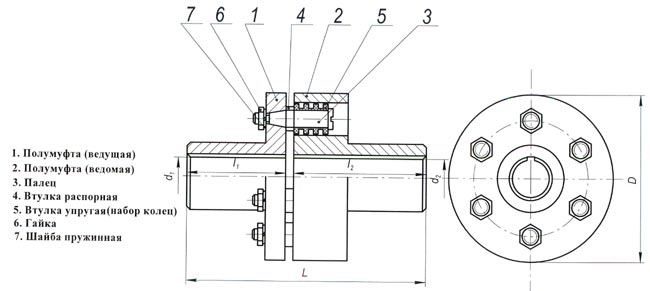

Рисунок 4.6.1 – Схема МУВП

Таблица 4.6.2- Характеристика муфты

Номинальный крутящий момент Н∙м	d, мм	Угловая скорость ω, не более	Отверстие		Габаритные размеры			Допускаемое смещение осей валов
			d	l	L	D	d		радиальное	угловое
63	24	600	24	36	76	100	20		0,2	1˚30’
