Решение:

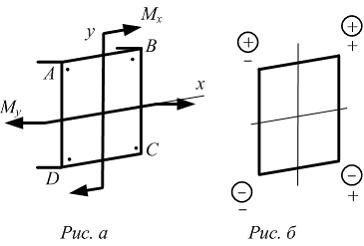

Раскладываем силу F на составляющие по главным центральным осям и . В сечении, вблизи заделки, от сил и возникают изгибающие моменты и . Направление моментов показано на рисунке а. От изгибающего момента верхняя часть стержня работает на растяжение, а нижняя – на сжатие. Знаки на рисунке б от момента показаны в кружочке. От момента правая половина сечения испытывает растяжение, левая – сжатие (знаки без кружка). Видно, что максимальные нормальные напряжения возникают в точке В. В точке D – минимальные нормальные напряжения.

Вернуться к ответам.

18)

Схема нагружения стержня показана на рисунке. Максимальное нормальное напряжение возникает в точке …

Решение:

Стержень работает на внецентренное растяжение. В поперечном сечении действуют продольная сила N, изгибающие моменты и . Продольная сила N вызывает деформацию растяжения во всех точках поперечного сечения. Изгибающий момент растягивает верхние слои стержня, а нижние сжимает. Момент вызывает деформацию растяжения правой половины сечения, сжатие – левой. Следовательно, максимальное нормальное напряжение возникает в точке В, которая расположена в первом квадранте и наиболее удалена от главных центральных осей.

Вернуться к ответам.

19)

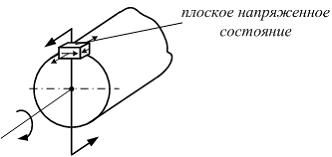

Стержень работает на деформации изгиб и кручение. Напряженное состояние, которое возникает в опасной точке поперечного сечения круглого стержня, называется… Решение:

Если элементарный объем поворачивать вокруг нормали к внешней цилиндрической поверхности, то можно отыскать такое его положение, при котором касательные напряжения на его гранях будут равны нулю, а нормальные напряжения (главные напряжения) нулю равняться не будут. Так как нормальное напряжение по верхней грани (одно из главных напряжений) равно нулю, то напряженное состояние является плоским.

Вернуться к ответам.

20)

На рисунке показано поперечное сечение стержня, испытывающего косой изгиб, и плоскость действия изгибающего момента. Отношение равно…

Решение:

1. Разложим изгибающий момент М на составляющие и : , . 2. Определим напряжения в точках А и В: ; . 3. Найдем отношение напряжений

Вернуться к ответам.

21)

Любая комбинация простых деформаций стержня называется

Решение:

На практике элементы конструкций подвергаются действию сил, вызывающих одновременно несколько простых деформаций. Валы машин подвергаются деформациям кручения и изгиба. Элементы различных систем испытывают изгиб и растяжение (сжатие). Все случаи, когда в стержне возникают комбинации простых деформаций, называются сложным сопротивлением.

Вернуться к ответам.

22)

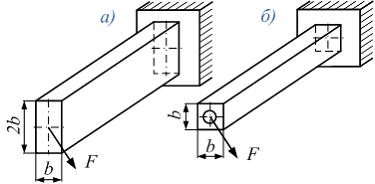

Косой изгиб показан на рисунке(-ах)…

Решение:

Стержни, поперечное сечение которых имеет более двух осей симметрии, косой изгиб не испытывают (квадрат, круг и т.п.). Таким образом, косой изгиб показан на рисунках а и в.

Вернуться к ответам.

23)

Прочность колонны при удалении точки приложения сжимающей силы от центра тяжести сечения …

Решение:

При удалении точки приложения силы от центра тяжести поперечного сечения наряду с продольной силой появляется изгибающий момент, что уменьшает прочность колонны.

Вернуться к ответам.

24)

Определите виды нагружения участков стержня.

Решение:

Поперечные силы условно не показаны. Поэтому косой изгиб на участке II можно свести к плоскому изгибу моментом . На участке I сила вызывает деформацию – плоский изгиб с кручением. На участке II – плоский изгиб.

Вернуться к ответам.
