Федеральное агентство железнодорожного транспорта
_____________________
Московский государственный университет путей сообщения
(МИИТ)
____________________
Институт управления и информационных технологий
___________________
Кафедра "Вычислительные системы и сети"
Отчет
по курсовому проекту
по дисциплине «Сети ЭВМ и телекоммуникации»
Принял: Желенков Б.В.
Выполнила: студентка гр. УВМ-412
Дейнеко Ю.Ю.
Москва - 2012 г.
Задание
Разработка сети предприятия, соответствующей следующим требованиям:
Редистрибуция маршрутов OSPF | RIP
№ отдела |
РС |
Выход в WAN |
DHCP |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
1 |
96 |
1 |
1 |
|
0 |
0 |
0 |
0 |
0 |
0 |
0 |
2 |
28 |
0 |
0 |
|
|
0 |
0 |
0 |
0 |
0 |
0 |
3 |
119 |
0 |
1 |
|
|
|
1 |
1 |
1 |
1 |
1 |
4 |
36 |
0 |
0 |
|
|
|
|
0 |
0 |
0 |
0 |
5 |
42 |
1 |
1 |
|
|
|
|
|
0 |
0 |
0 |
6 |
31 |
0 |
0 |
|
|
|
|
|
|
0 |
0 |
7 |
109 |
0 |
1 |
|
|
|
|
|
|
|
0 |
8 |
75 |
0 |
0 |
|
|
|
|
|
|
|
|
management VLAN 2
Применить иерархическую модель, с поправкой на применение в локальной сети.
Спецификация оборудования
Коммутаторы:
Уровень доступа |
||
Отдел |
Модель |
Кол-во |
1 |
Cisco Catalyst 2950-24 |
5 |
2 |
Cisco Catalyst 2950-24 |
2 |
3 |
Cisco Catalyst 2950-24 |
6 |
4 |
Cisco Catalyst 2950-24 |
2 |
5 |
Cisco Catalyst 2950-24 |
2 |
6 |
Cisco Catalyst 2950-24 |
2 |
7 |
Cisco Catalyst 2950-24 |
5 |
8 |
Cisco Catalyst 2950-24 |
4 |
Уровень ядра |
|
Модель |
Кол-во |
Cisco Catalyst 2950-24 |
2 |
Уровень распределения |
|
Модель |
Кол-во |
Cisco Catalyst 2950-24 |
4 |
В
сего:
40 шт.
Маршрутизаторы:
Модель |
Кол-во |
Cisco 1841 |
3 |

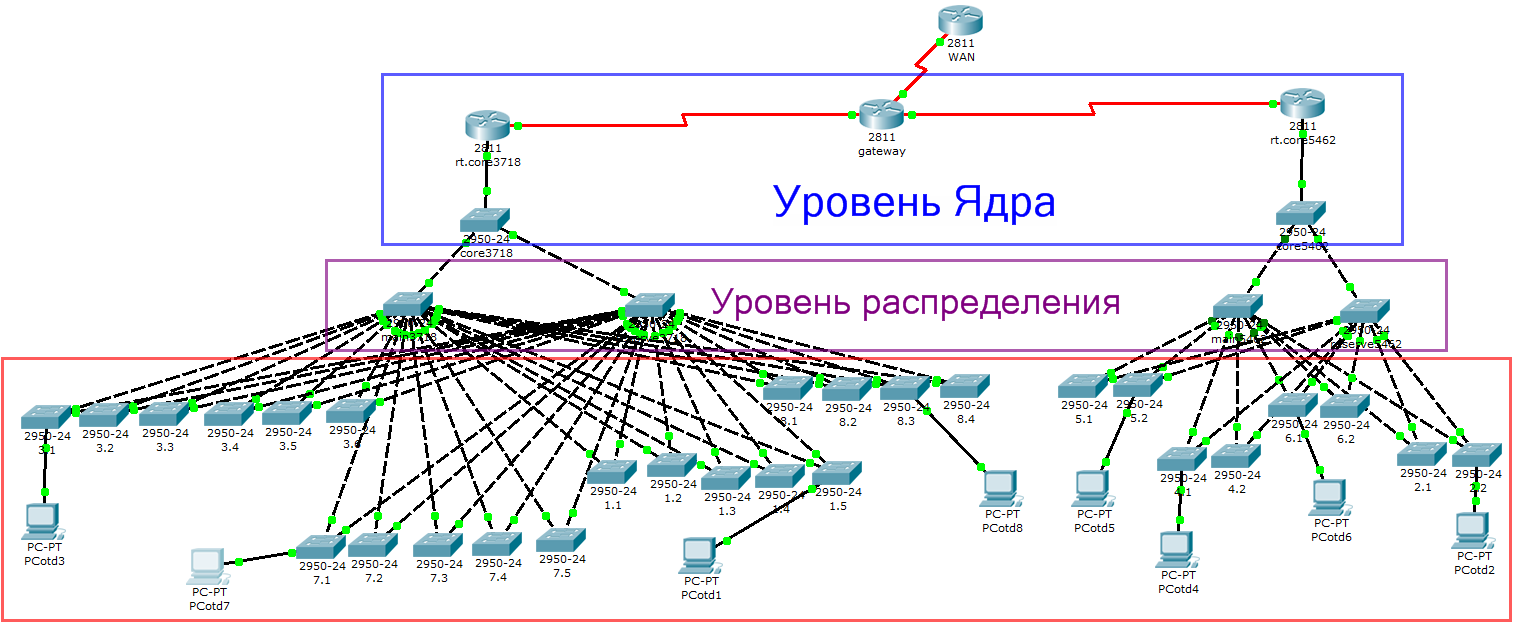

Топология сети
Адресный план
Исходная сеть: 172.16.0.0/16
Наименование подсети |
Адрес подсети |
Префикс |
Десятичная маска |
Диапазон занятых адресов |
Адрес шлюза |
Отдел 1 |
172.16.1.0 |
/25 |
255.255.255.128 |
172.16.1.1 - 172.16.1.126 |
172.16.1.1 |
Отдел 2 |
172.16.2.192 |
/27 |
255.255.255.224 |
172.16.2.193 - 172.16.2.222 |
172.16.2.193 |
Отдел 3 |
172.16.0.0 |
/25 |
255.255.255.128 |
172.16.0.1 - 172.16.0.126 |
172.16.0.1 |
Отдел 4 |
172.16.2.64 |
/26 |
255.255.255.192 |
172.16.2.65 - 172.16.2.126 |
172.16.2.65 |
Отдел 5 |
172.16.2.0 |
/26 |
255.255.255.192 |
172.16.2.1 - 172.16.2.62 |
172.16.2.1 |
Отдел 6 |
172.16.2.128 |
/26 |
255.255.255.192 |
172.16.2.129 - 172.16.2.190 |
172.16.2.129 |
Отдел 7 |
172.16.0.128 |
/25 |
255.255.255.128 |
172.16.0.129 - 172.16.0.254 |
172.16.0.129 |
Отдел 8 |
172.16.1.128 |
/25 |
255.255.255.128 |
172.16.1.129 - 172.16.1.254 |
172.16.1.129 |
OSPF - gateway |
172.16.4.0 |
/30 |
255.255.255.252 |
172.16.4.1 - 172.16.4.2 |
- |
gateway- RIP |
172.16.4.4 |
/30 |
255.255.255.252 |
172.16.4.5 - 172.16.4.6 |
- |
Management 1 |
172.16.3.0 |
/27 |
255.255.255.224 |
172.16.3.1 - 172 16.3.30 |
172.16.3.1 |
Management 2 |
172.16.3.32 |
/28 |
255.255.255.240 |
172.16.3.33 - 172.16.3.46 |
172.16.3.33 |
