Технологическая схема синтеза аммиака из водорода и азота

Схема 15

Производство керамических кислотоупорных изделий

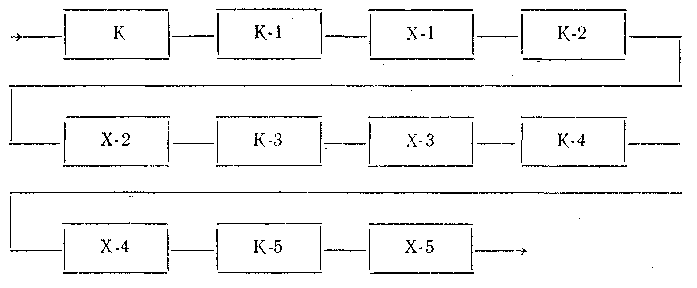

Рассмотрим технологическую схему производства Керамических кислотоупорных изделий (схема 15). Можно считать, что эта система имеет основное соединение аппаратов.

В технологической схеме промывки полиэтилена (схема 6) аппараты также имеют основное соединение. Основное соединение аппаратов применяется в том случае, когда в системе нет резервных аппаратов. При включении в систему резервных аппаратов создается резервное соединение аппаратов, при котором отказ соединения наступает только после отказа основного и всех резервных аппаратов. В смешанном соединении сочетаются основное и резервное соединения.

Различают два принципиально различных метода повышения надежности путем резервирования: общее резервирование, при котором резервируется аппарат в целом (схемы 16, 17), и раздельное (поэлементное) резервирование, при котором резервируются отдельные узлы аппарата (схемы 18, 19).

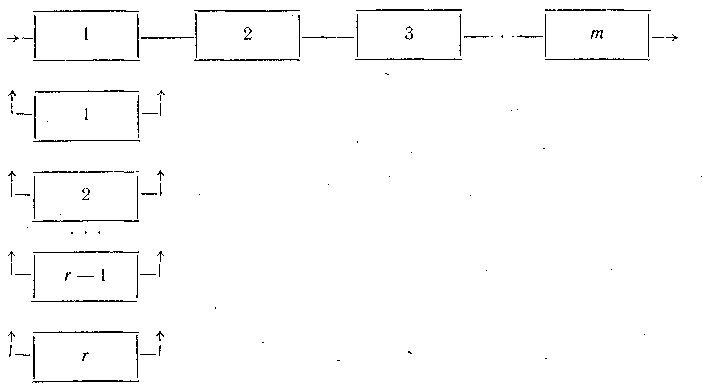

Схема 16

Блок-схема общего резервирования с постоянно включенным резервом

При раздельном резервировании, при прочих равных условиях, обеспечивается больший выигрыш в надежности, чем при общем резервировании. Раздельное резервирование особенно выгодно при большом числе т и увеличении кратности резервирования.

Под кратностью резервирования будем понимать отношение числа резервных аппаратов к числу резервируемых. Различают резервирование с целой и дробной кратностью.

Резервированием с целой кратностью называется такое резервирование, при котором для нормальной работы резервного

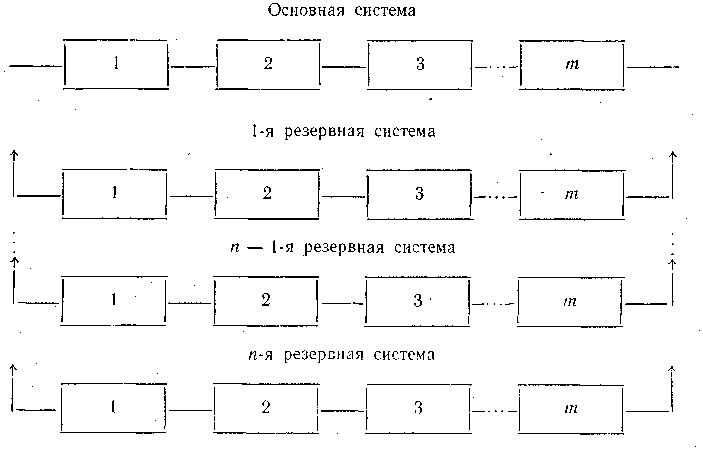

Схема 17

Блок-схема общего резервирования (резервирование способом замещения)

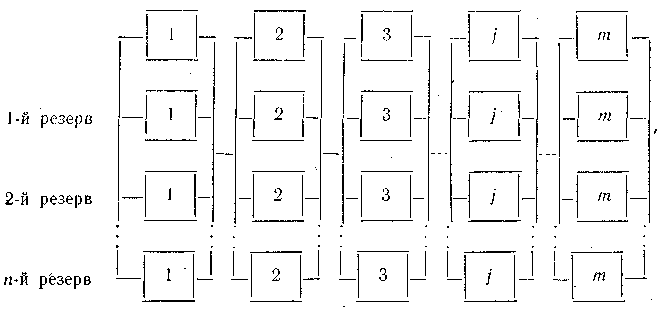

Схема 18

Блок-схема раздельного резервирования с постоянно включенным резервом в случае системы из m аппаратов

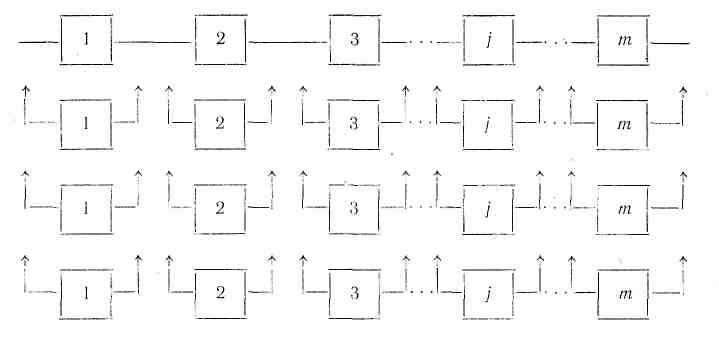

Схема 19

Блок-схема раздельного резервирования (резервирование способом замещения)

соединения достаточно, чтобы исправным был хотя бы один аппарат. Иными словами, если за основным аппаратом закреплены один или несколько резервных, то такое резервирование будет резервированием с целой кратностью, так как кратность резервирования выражается целым числом.

Резервированием с дробной кратностью называется такое резервирование, при котором за основными аппарата не закреплены резервные, т. е. кратность резервирования в этом случае может быть выражена дробным числом. При резервировании с дробной кратностью определенное число резервных аппаратов приходится на несколько основных, в то время как при резервировании с целой кратностью то же число резервных аппаратов приходится только на один основной.

К резервированию с дробной кратностью относится также резервирование со скользящим (плавающим) резервом (схема 20). При скользящем резерве любой из резервных аппаратов может замещать любой аппарат основной системы. После замещения этот резервный аппарат становится основным и при отказе может быть замещен любым из оставшихся резервных, до г включительно.

Приведем примеры скользящего резерва. Для работы блока моноэтаноламиновой очистки в цеху конверсии метана и окиси углерода ставят несколько насосов (схема 21).

Для подачи аммиачной воды на агрегаты очистки при доочистке азотноводородной смеси от двуокиси углерода ставят несколько трехскальчатых насосов (схема 22).

Достоинством скользящего резервирования является наибольший выигрыш надежности, существенный же недостаток его заключается в том, что осуществление резервирования возможно

Схема 20

Схема резервирования системы со скользящим (плавающим) резервом

Схема 21

Схема моноэтаноламиновой очистки в цеху конверсии метана и окиси углерода

Схема 22
