21 Лекция №2 Транспортирующие машины Классификация конвейеров
Конвейер, транспортер – машина непрерывного действия для перемещения сыпучих, кусковых или штучных грузов. Конвейер наиболее целесообразно классифицировать по принципу действия и конструктивным признакам, типу тягового и грузонесущего органа, роду перемещаемого груза, назначению и области применения.
Основной классификационный признак конвейера – тип тягового и грузонесущего органов. Различают конвейеры с ленточным, цепным, канатным и другими тяговыми органами и конвейеры без тягового органа (винтовые, инерционные, вибрационные, роликовые). По типу грузонесущего органа конвейеры могут быть: ленточные, пластинчатые, скребковые, подвесные грузонесущие, толкающие, тележечные, ковшовые и люлечные, а также винтовые, инерционные, вибрационные, роликовые.
По принципу действия различают конвейеры, перемещающие груз на непрерывно движущейся сплошной ленте или настиле, в непрерывно движущихся ковшах, подвесках, платформах, тележках; по неподвижному желобу или трубе непрерывно движущимися скребками.
По назначению различают конвейеры стационарные и передвижные для сыпучих, штучных грузов и для пассажиров, а по направлению перемещения грузов – с вертикально замкнутой, горизонтально замкнутой и пространственной трассами. По областям применения конвейеры подразделяются на машины общего назначения и специальные (стакеры, элеваторы, эскалаторы, движущиеся тротуары).
Ленточные конвейеры.

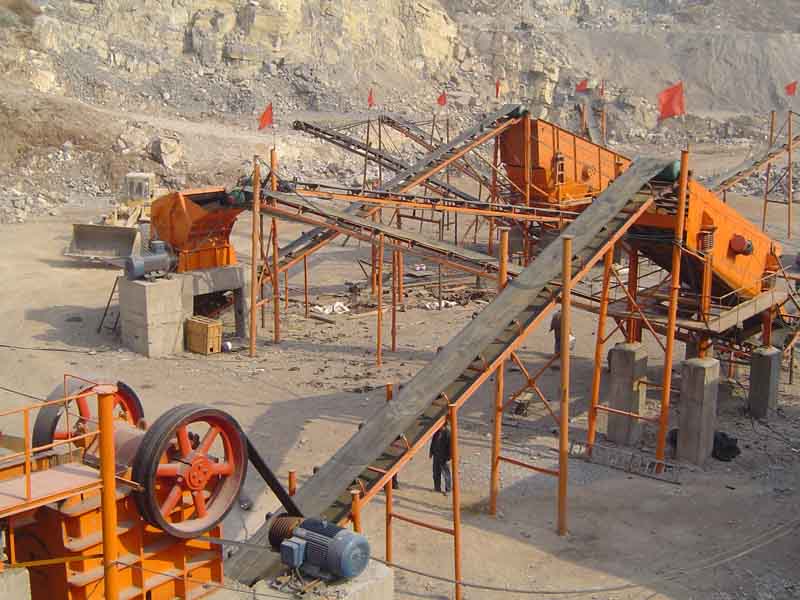

Ленточные конвейеры используют для перемещения сыпучих, кусковых и штучных грузов на расстояния, достигающие иногда 10—12 км и больше. Такие конвейеры обычно составляют из отдельных секций. Трасса конвейера в горизонтальной плоскости прямолинейная, а в вертикальной может быть наклонной или иметь более сложную конфигурацию. Тяговый и грузонесущий орган — лента, которая движется по стационарным роликоопорам, огибая приводной, натяжной, а иногда и отклоняющие барабаны. Груз перемещается на ленте вместе с ней. В зависимости от типа роликоопор лента имеет плоскую или желобчатую форму. Конвейер с плоской лентой используется преимущественно для перемещения штучных грузов. Необходимое натяжение ленты обеспечивает натяжная станция, обычно грузовая, а в передвижных конвейерах — винтовая. Привод конвейера (приводная станция) состоит из электродвигателя, редуктора, барабана и соединительных муфт. Загрузку сыпучего груза на ленту производят через направляющий лоток или воронку, а разгрузку — через концевой барабан или при помощи плужкового или барабанного сбрасывателя. Ленточные конвейер имеют высокую эксплуатационную надёжность, обеспечивают производительность от нескольких т/ч до нескольких тысяч т/ч. Ширина тканевых лент в конвейере от 300 до 2000 мм, скорость движения лент составляет 1,5—4,0 м/сек. Короткие передвижные ленточные конвейеры монтируются на колёсном ходу и используются на погрузочно-разгрузочных работах и в строительстве.
Конвейеры специального назначения, являющиеся транспортным органом многоковшовых экскаваторов, землеройных комплексов и других машин, имеют ширину ленты до 3,2 м при скорости 8 м/с.
Производительность ленточных конвейеров (т/ч)
П=3600 F v ,
где F – площадь поперечного сечения потока материала, м2; v – скорость движения материала, м/с; – плотность материала, т/м3.
При эксплуатации конвейерная лента вытягивается. Относительное удлинение ленты при разрыве прокладок доходит до 20...30 %. Поэтому для устранения большой вытяжки ленты применяют 10...12-кратный запас прочности.
Лента не должна проскальзывать по барабану. Для устранения пробуксовки ленты увеличивают угол обхвата барабана или коэффициент трения, а при недостаточности этих мер применяют дополнительное натяжение каждой ветви ленты.
