16. Электродинамические измерительные механизмы (эдим).

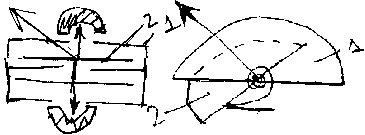

1
– двухсекционная неподвижная катушка.
2 – подвижная катушка, установленная
соосно с неподвижной. 3 – спиральная
пружина. Измеряемый ток подается на
рамку. Вращ. момент возникает в результате
взаимодействия магн. полей, его величина
зависит как от тока, протекающего через
подвижную катушку, так и через неподвижную.
И при вращении этом пропорционален
произведению обоих токов. Если один из
измеряемых токов будет пропорционален
напряжению, то вращающий момент и угол
поворота подвижной части будет
пропорционален произведению тока и
напряжения, т.е. электрической мощности.
Это дает возможность использования
механизма в Ваттметрах и фазометрах.
Шкала нелинейна. Чувствительность
относительно невысокая. ЭДИМ чувствителен
к влиянию внешних ЭМ полей, т.к. собственные
поля не велики и нуждаются в экранировании.
17. Ферродинамический измерительный механизм (фдим).
1
– магнитный провод. 2 – неподвижная
катушка на магнито-проводе. 3 – подвижная
катушка. Принцип действия аналогичен
действию МЭИМ. В отличие от него одно
из магн. полей создается не постоянным
магнитом, а неподвижной катушкой. Ток
на неподвижную катушку подается от
независимого источника. Измеряемый ток
подается на подвижную катушку. Особенность
ФДИМ - большой создаваемый вращ. момент,
что позволяет использовать механизм в
самописцах. ФДИМ может измерять только
постоянные токи и напряжения,
метрологические характеристики
невысокие. Погрешности значительные,
обусловлены нестабильностью напряжения
источника питания.
18. Электростатический измерительный механизм (эсим).
1
–неподвижная пластина, 2 – подвижная.
Подвижные пластины размещены соосно с
неподвижными. Принцип действия основан
на взаимодействии эл. полей
разноименно-заряженных пластин.
Измеряемое напряжение прикладывается
между пластинами, при этом под действием
возникающего электростатического
взаимодействия неподвижные пластины
поворачиваются на оси и втягиваются
внутрь пакета неподвижных. Хар-ка
преобразований – нелинейная, т.к. чем
большая часть пластинки введена внутрь
пакета, тем большая сила на них
воздействует. Шкала неравномерная.
Чувствительность невысокая. Механизм
может использоваться для измерения
только напряжений, только постоянных
и только больших. При эом потребляет
пренебрежимо малую мощности от измеряемой
цепи.
19. Индукционный измерительный механизм (иим).
1
– диск из проводящего материала, 2 –
магнито-провод с катушкой, 3 – спиральная
пружина. Принцип действия основан на
вз_действии магн. поля катушки с измеряемым
током и магн. полей, индуцированых
вихревыми токами созданными в диске
магнитным полем катушки. В зависимости
от числа магн. потоков механизмы делятся
на единопоточные и многопоточные. На
рисунке – однопоточный. При протекании
через катушку переменного измеряемого
тока магнитное поле катушки пронизывает
диск из проводящего, но не магнитного
материала. В диске индуцируются вихревые
токи, их магнитное поле взаимодействует
с полем катушки, в результате чего диск
поворач., закручивая спиральную пружину,
при этом величина создаваемого вращающего
момента пропорциональна току.
Каждая катушка создает свой магн. поток и индуцирует свои вихревые токи в диске. Результирующий вращ. момент, создаваемый обеими катушками пропорционален произведению протекающих через катушки токов. Противодействующий момент создается постоянным магнитом, поле которого также взаимодействует с наводимыми вихревыми потоками при вращении дисков. ИИМ работает только на переменных токах, используется в счетчиках электрической энергии.
