Задание № 2 Задача № 1

Определить октавные значения звукоизоляции R_факт плиты

Для расчета октавных значений величины R_факт необходимо:

1. Определить исходные данные (табл.3.5):

• Плотность материала плиты  = 2300 кг/м³;

• Толщина плиты h = 0.11 м.

2. Построить график (рис. 4.1), определяющий октавные значения звукоизоляции R_факт плиты, для чего :

• Построить координатную сетку, откладывая по оси абсцисс значения среднегеометрических частот в логарифмическом масштабе, а по оси ординат значения фактической звукоизоляции от нуля до 60 дБ.

• Для построения графика необходимо определить координаты точки В - R_b и f_b:

.

где h – толщина пластины, м; ρ – плотность материала пластины, кг/м³.

Поскольку по оси абсцисс масштаб логарифмический, то длина отрезка l_f, откладываемого от начала координат и соответствующего частоте f будет определяться как

где l_m – выбранный масштаб (l_m = 15 мм на октаву)

• От точки В проводим отрезок АВ – параллельно оси абсцисс и отрезок ВС с наклоном 7,5 дБ/октаву до пересечения с линией, соответствующей величине R = 60 дБ.

Точки пересечения графика с линиями сетки, соответствующими среднегеометрическим частотам, дают искомые величины R_факт октавных значений звукоизоляции плиты.

Р ис. 4.1. График для определения звукоизоляции плиты

3. Полученные результаты заносим в таблицу:

Таблица 4.1

Октавные значения звукоизоляции R_факт плиты

Параметр	Значения параметра в октавах с fсг, Гц
	31,5	63	125	250	500	1000	2000	4000	8000
Rфакт, дБ	36	36	36	41	48,5	55	60	60	60

Задача № 2

Определить октавные значения звукоизоляции R_iфакт листовым материалом

Для расчета октавных значений величины R_iфакт необходимо:

1. Определить исходные данные (табл.3.6):

• Материал: сплав алюминия

• Толщина листа 10 мм;

2. Построить график (рис. 4.2), определяющий октавные значения звукоизоляции R_iфакт листового материала, для чего :

• Построить координатную сетку, откладывая по оси абсцисс значения среднегеометрических частот в логарифмическом масштабе, а по оси ординат значения фактической звукоизоляции от нуля до 60 дБ.

• Определить координаты точек В и С:- R_b, f_b и R_с, f_с (табл.4.2):

Таблица 4.2

Координаты точек В и С для ограждения из листового материала

Материал	fb, Гц	Rb, дБ	Rc, дБ
Сталь	6000/h	39	31
Алюминий (сплавы)	6000/h	32	22
Стекло силикатное	8000/h	35	29
Стекло органическое	17000/h	37	30
Асбоцементный лист	11000/h	36	30
Сухая гипсовая штукатурка	19000/h	36	30

• R_b, = 32 дБ;

• f_b = 6000/10 = 600Гц;

• R_с, = 22 дБ;

• f_с.= 2 f_b = 6002 = 1200 Гц.

Поскольку по оси абсцисс масштаб логарифмический, то длина отрезка l_f, откладываемого от начала координат и соответствующего частоте f будет определяться как

где l_m – выбранный масштаб (l_m = 15 мм на октаву)

• Соединяем точки В и С;

• От точки В проводим отрезок АВ с наклоном 4 дБ/октаву (4,5 дБ/октаву для органического стекла)

• От точки С проводим отрезок СD с наклоном 8 дБ/октаву

Точки пересечения графика с линиями сетки, соответствующими среднегеометрическим частотам, дают искомые величины R_iфакт октавных значений звукоизоляции плиты.

3. Полученные результаты заносим в таблицу:

Таблица 4.3

Октавные значения звукоизоляции R_iфакт ограждения из листового материала

Параметр	Значения параметра в октавах с fсг, Гц
	31,5	63	125	250	500	1000	2000	4000	8000
Rфакт, дБ	15	19	23	27	31	22	27	35	43

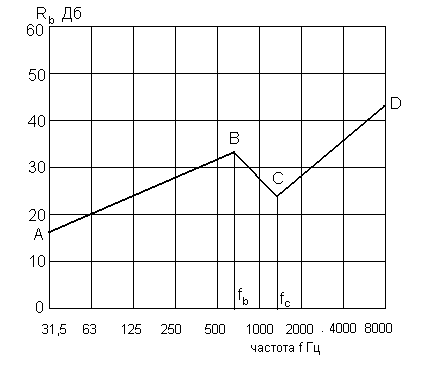

Рис. 4.2. График звукоизоляции листа
