Разработка грунта механическим методом
Механический метод основан на применении для разработки, перемещения и укладки грунта машин и механизмов. Ведущим процессом в данном комплексе является разработка грунта. При механическом способе разработки на грунт действует усилие резания (скалывания) рабочего органа различных машин. В результате определенные порции грунта отделяются от массива и могут быть перемещены и уложены в насыпь. Если машина только разрабатывает грунт, то она носит название землеройной. Если машина разрабатывает и перемещает грунт, то она называется землеройно-транспортной.
1. Разработка грунта землеройными машинами. К землеройным машинам относят одноковшовые экскаваторы цикличного и непрерывного действия. Наибольшее применение имеют одноковшовые экскаваторы, которыми выполняется около 45% всего объема земляных работ.
Для разработки грунта одноковшовыми экскаваторами в промышленном и гражданском строительстве используют экскаваторы с ковшом вместимостью 0,15... 2 м3, реже до 4 м3.
Процесс разработки грунта экскаватором с любым видом рабочего оборудования складывается из чередующихся в определенной последовательности операций в одном цикле: резание грунта и заполнение ковша, подъем ковша с грунтом, поворот экскаватора вокруг оси к месту выгрузки, выгрузка грунта из ковша, обратный поворот экскаватора, опускание ковша и подача его в исходное положение.
Предельные размеры выемок, которые могут быть выполнены одноковшовым экскаватором с одной стоянки, зависят от его рабочих параметров.

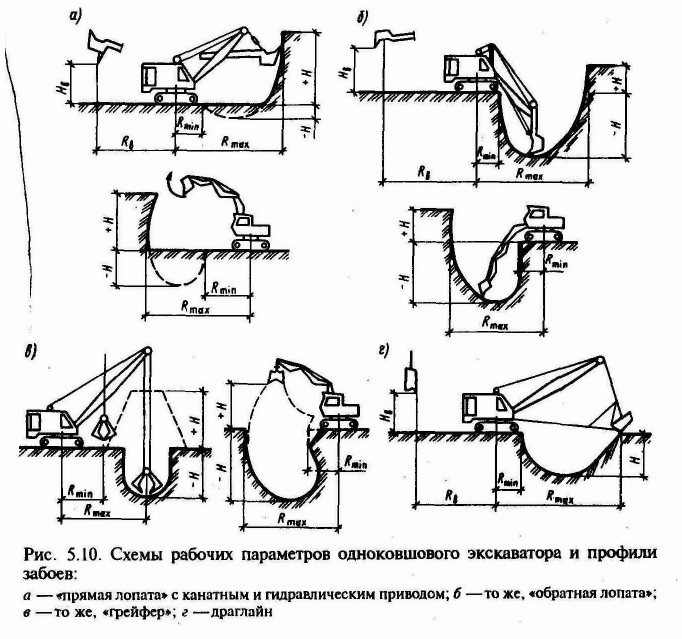

Основными рабочими параметрами одноковшовых экскаваторов при разработке выемок являются максимально возможная высота копания +Н, глубина копания (резания) — Н, наибольший и наименьший радиусы копания на уровне стоянки экскаватора и радиус выгрузки , высота выгрузки .
Разработку грунта одноковшовыми экскаваторами ведут позиционно. Зону, в которой действует экскаватор на данной позиции, называют забоем. В нее входят площадка, на которой находится экскаватор, часть массива грунта, разрабатываемого с одной стоянки, и площадка, на которой устанавливается транспорт под погрузку или размещается отвал грунта. По окончании разработки грунта в данном забое экскаватор перемещается на новую позицию.
Экскаватор и транспортные средства должны быть расположены в забое таким образом, чтобы средняя величина угла поворота экскаватора от места заполнения ковша до места его выгрузки была минимальной, так как на время поворота стрелы может расходоваться до 70% рабочего времени цикла экскаватора.
Экскаватор с прямой лопатой используют для разработки грунтов, расположенных выше уровня стоянки экскаватора, преимущественно с погрузкой на транспорт. Процесс выемки грунта осуществляется лобовыми и боковым забоями.
\
В лобовом забое экскаватор разрабатывает грунт впереди себя и отгружает его на транспортные средства, которые подают к экскаватору по дну забоя. В зависимости от ширины проходки лобовые забои подразделяют на узкие, нормальные и уширенные.
Разработка выемок способом лобового забоя затрудняет работу транспорта. Кроме того, средний угол поворота платформы экскаватора для погрузки грунта в транспортные средства, особенно при работе в узких забоях, может достичь 180°, что увеличивает время рабочего цикла и снижает производительность экскаватора. Поэтому способ лобового забоя используют ограниченно. Более эффективным является разработка грунта способом бокового забоя когда экскаватор черпает грунт преимущественно с одной стороны перемещения и частично впереди себя. По этой схеме транспорт подается под погрузку сбоку выработки, чем достигается значительное уменьшение угла поворота стрелы экскаватора при погрузке фунта в транспортные средства. В боковых забоях транспортные пути проходят параллельно оси перемещения экскаватора и, как правило, на уровне его стоянки. Выемки, глубина которых превышает максимальную высоту забоя для данного типа экскаватора, разрабатывают в несколько ярусов.
Экскаватор с обратной лопатой используют при разработке грунтов, которые находятся ниже уровня стоянки экскаватора, и преимущественно при рытье небольших котлованов и траншей.
Поярусная разработка выемки при этом виде оборудования, как правило, не практикуется. Разработку грунта ведут ниже уровня стоянки экскаватора лобовым или боковым забоем с погрузкой грунта в транспортные средства или укладкой в отвал.
Экскаватор-драглайн применяют для разработки грунтов, расположенных ниже уровня стоянки экскаватора: для рытья глубоких котлованов, широких траншей, возведения насыпей, разработки фунта из-под воды и т. п. Их применяют также для отделочных земляных работ при планировке площадей и зачистке откосов. Преимуществами драглайна являются большие радиусы действия (до 10 м) и глубина копания (до 12 м). Особенно эффективно разрабатывать драглайном мягкие и плотные грунты, в том числе обводненные.
Разработку грунта драглайном осуществляют лобовыми и боковыми проходками аналогично экскаватору «обратная лопата». Драглайн обычно передвигается между очередными стоянками на '/5 длины стрелы. В зависимости от ширины выемки, способа разгрузки грунта (в отвал или в. транспортные средства) и особенностей земляного сооружения в практике используют разнообразные схемы лобового и бокового способов разработки грунта.
Экскаватор-грейфер применяют для рытья колодцев, узких глубоких котлованов, траншей и других сооружений, особенно в условиях разработки фунтов ниже уровня фунтовых вод.
Одноковшовыми экскаваторами отрывают котлованы и траншеи на глубину, несколько меньшую проектной, оставляя так называемый «недобор» слоем 5... 10 см для того, чтобы избежать повреждения основания и не допускать переборов грунта. Для повышения эффективности работы экскаваторов применяют скребковый нож, насаженный на ковш экскаватора. Это приспособление позволяет механизировать операцию по зачистке дна котлованов и траншей и вести их с точностью до ±2 см, что исключает необходимость ручных доработок.
В промышленном и гражданском строительстве для разработки траншей наибольшее распространение получили многоковпюше экскаваторы непрерывного действия.
Рабочим органом в многоковшовых траншейных экскаваторах является ковшовая цепь или ковшовый ротор. Экскаваторы с ковшовой цепью обеспечивают разработку траншей глубиной до 3,0 м в основном с вертикальными стенками, а роторные — глубиной до 2,5 м, преимущественно с откосами . В последнем случае на ковши ротора устанавливают откосники. Ковши наполняют грунтом при движении их вверх по наклонной или криволинейной поверхности разрабатываемой выемки. Опорожняются ковши в момент достижения ими наивысшей точки их траектории, где они опрокидываются. Высыпающийся из них грунт попадает на ленточный конвейер, доставляющий его на погрузку в транспортные средства или в отвал.
