Молниезащита

Основным средством молниезащиты является подвеска тросов вдоль всей линии ЛЭП или её части. При наличии грозозащитных тросов различают 2 вида грозовых перекрытий:

• Прямой удар молнии в провода линии;

• Обратные перекрытия, возникающие при ударе молнии в вершину опоры или вблизи её.

Удельная молниепоражаемость линии определяется по числу отключений отнесенному к 100 км линии и при известной интенсивности грозовой деятельности (например, 100 часов).

Удельное число отключений зависит от значений защитного угла, высот опоры, сопротивления заземления. Молниеотводы бывают стержневые и тросовые.

Тросовые молниеотводы:

Обеспечивают высокий уровень грозоустойчивости. Вероятность прорыва молнии на провод зависит от величины защитного угла.

Защитный угол – образуется вертикальной прямой через точку подвеса провода и прямой соединяющей трос с защищающим проводом.

При одинаковых защитных углах вероятность прорыва молнии на провод возрастает с высотой опоры:

- вероятность прорыва;

- высота опоры с тросостойкой;

- защитный угол.

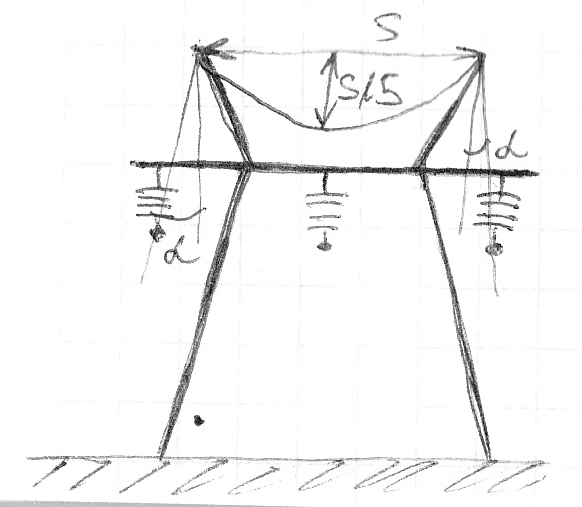

Опыт эксплуатации показывает, что при вероятность поражения проводов незначительна. При горизонтальном расположении проводов расстояние надежной защиты не должно превысить пятикратного расстояния по вертикали между проводами и тросами.

В качестве тросовых молниеотводов обычно служит стальной оцинкованный трос 35, 95мм².

110, 150 кВ – тросы крепятся жестко. 220 кВ и выше – трос крепят через изолятор. Изолятор не снижает надежности защиты.

Заземление троса на анкерной опоре.

На линиях 220-500 кВ подвеска тросов на промежуточных и анкерных опорах осуществляется через изоляторы с шунтирующими промежутками не менее 40 мм.

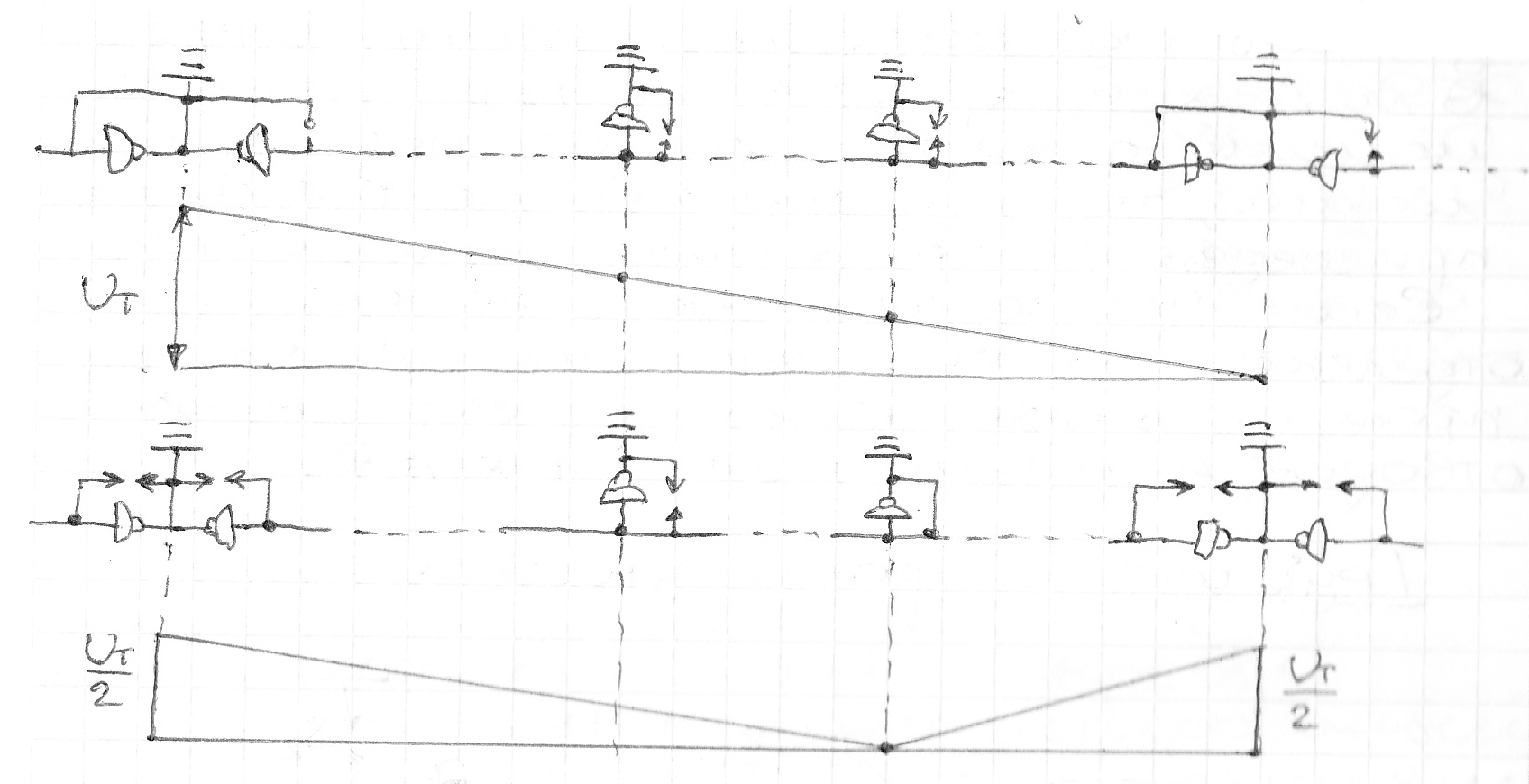

Глухое заземление тросов производится обычно в одной точке анкерного участка. Тросы определенных участков имеют разрыв на анкерных опорах.

Тип защиты – клиновый. Такая подвеска тросов выполняется для снижения потерь электрической энергии, возникающая т токов, наводимых в контурах трос-опоры вследствие электромагнитной индукции.

На подходах к ПС тросы должны иметь глухое заземление на каждый опоре на протяжении 2-5 км в зависимости от класса напряжения.

Стержневые молниеотводы

Стержневые применяются для защиты отдельных опор или пролетов в местах избирательного поражения молнии, а так же защиты подходов линии, где непосредствен к линии присоединены вращающиеся машины.

Если нужно защищать не только отдельные опоры, а один или несколько пролетов – ставят несколько стержневых отводов в шахматном порядке.

Трубчатые разрядники

Представляет собой защитный аппарат выхлопного типа многократного действия.

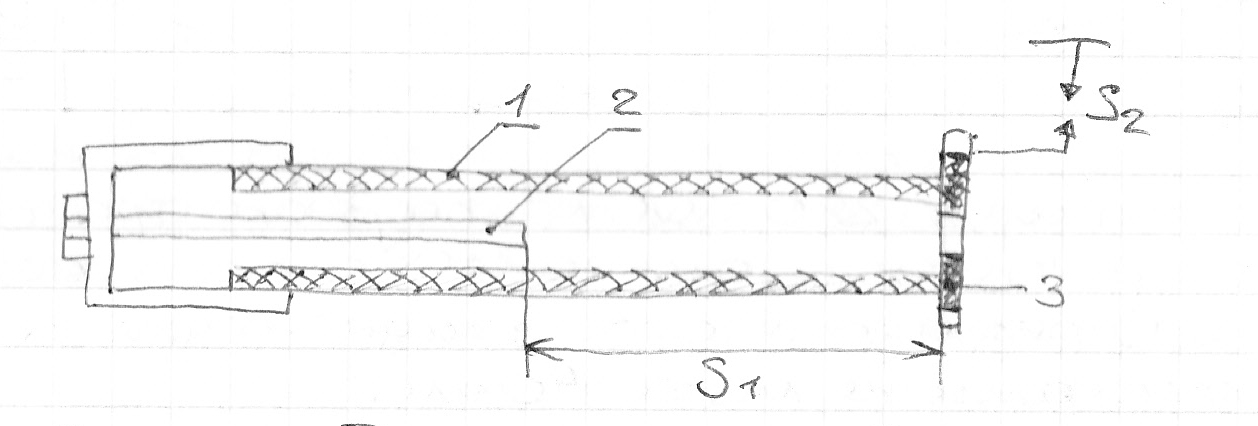

Состоит из двух последовательных искровых промежутков: внешний открытый S₂, внутренний S₁ расположенный в трубке (1) из газогенерирующего материала.

В трубке расположены стержневой (2) и концевой (3) электроды.

В случае перенапряжения оба воздушных промежутка пробиваются.

Под действием высокой температуры ствол дуги в трубке интенсивно генерируется газ. Давление в трубке – несколько десятков атмосфер.

Устремляясь к открытому концу трубки, газы создают продольное дутье, которое при прохождении тока через «0» гасит дугу.

Лекция №8 5.03.12
