Унифицированный язык моделирования (uml)

Он ориентирован на решение задач первых этапов ЖЦ программы

1. Анализ предметной области и формулировка требований к программе

2. Проектирование структуры и ее компонентов

Этапы развития uml

1975-1980- Первые языки ООП

1981-1994 – Число языков моделирования возросло с 10 до 50

Появились первые графические нотации IDEF0, IDEF1- как общепринятые стандарты, однако конкуренция продолжалась и получила название «война методов».

В 1994 наиболее известными стали:

• Метод Гради Буча

• Метод Джеймса Рамбо

• Метод Айвара Джекобсона

Язык UML базируется на трех принципах:

1. Принцип абстрагирования – предписывает включить в модель самые существенные аспекты системы

2. Принцип многомодельности – одна модель не может адекватно описывать различные аспекты сложной системы

3. Принцип иерархичности построения моделей

2. Диаграмма вариантов использования

Это первый этап, концептуальная модель системы. Граф специ. вида, узлы которого – актеры (исполнители) и вар-ты использования (прецеденты).Спецификация внешних треб.ксис-ме. Описывают все происх. внутри системы.

Вариант исп.– элемент UseCase, описыв. одну из ф-й сис-мы на высоком уровне. Представляет собой типичное взаимодействие пользователя и проектируемой системы.Обознач. эллипсом, внутри – краткое описание или имя в форме глагола с пояснит.словами. Каждый прецедент является законченной последовательностью действий, отдельным сервисом, кот.инициализ. по запросу актера. После обработки запросасис-ма должна возвратится в исходное состояние и быть готовой к след.запросам (осн. принцип современ. ООП-приложений).

Актер – роль объекта системы, кот. прямо взаимодейств. с ее часть. – конкрет. эл. UseCase.

Пользователь – физ. объект, кот. исп. сис-му, может моделироваться неск. актерами. Актеры м.б. разными польз.

Актер взаимодейств. с сис-мой посредством передачи и приема сообщ. от вариантов исп. Сообщ. представл. собой запрос актером сервиса от сис-мы и получ. этого сервиса. Изобр в виде «человека». Типы актеров:

- пользователи системы;

- другие сис-мы, кот взаимодейств. с данной;

- время (если от него завис.запуск каких-либо событий в сис-ме);

3. Диаграмма вариантов использования (типы связей/отношения)

Модель в UML – это процесс иерархического спуска абстрактной модели системы к физической модели в виде соответствующей программно-аппаратной системы.

Диаграмма вариантов использования состоит из актеров, для которых система производит действие и собственно действия Use Case, которое описывает то, что актер хочет получить от системы.

Актер представляет собой любую внешнюю по отношению к моделируемой системе сущность, которая взаимодействует с системой и использует ее функциональные возможности для достижения определенных целей.

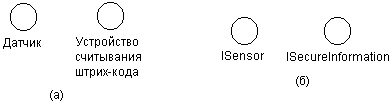

Интерфейс (interface) служит для спецификации параметров модели, которые видимы извне, без указания их внутренней структуры.

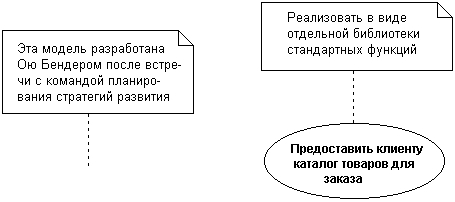

Примечания (notes) в языке UML предназначены для включения в модель произвольной текстовой информации, имеющей непосредственное отношение к контексту разрабатываемого проекта.
