Векторизация объектов
Общие положения
Векторизация заключается в ручной фиксации указателем мыши точек, линий и полигонов растрового изображения выводимого на экран компьютера.
Основные классы объектов ГИС:
1). Точечные - не выраженные значимым по размеру объектом в масштабе картографической БД (населенные пункты, геодезические знаки);
2). Линейные, которые в масштабе картографической БД могут быть выражены только своей протяженностью, но не шириной (дороги, ЛЭП, трубопроводы, линии связи, реки, каналы и др.);
3). Полигональные (площадные, области), имеющие выраженную в масштабе картографической БД площадь (лесная растительность, озера, болота);
4). Тексты подписей на карте (аннотации).
Практически все ГИС позволяют представлять картографическую БД в виде набора тематических слоев.
Создание объектов
В MapInfo создание объектов на карте осуществляется при использовании меню пенал.
Для создания объекта на Карте:
1. Создайте новый слой, файл- новая таблица- (Показать списком, добавить к карте)
2. Нажмите на кнопку стиль (линии, площади, символ) и задайте настройки.
3. Используя меню пенал, зафиксируйте выбранный объект на карте.
Для внесения изменений на карте, где будут обозначены новые объекты:
1. Выберите команду Карта > Управление слоями.
2. Сделайте слой изменяемым.
Возможности анализа
Наряду с тем, что MapInfo позволяет отображать данные на географических картах, мощный аппарат анализа составляет способность MapInfo группировать и организовывать эти данные. Разбив данные на логические группы, Вы можете проводить анализ на основании одной или нескольких переменных величин.
Под выборкой понимается подмножество данных, объединенных в одну группу на основании значений одной или нескольких переменных.
Выбор с помощью запросов: ВЫБРАТЬ, SQL-ЗАПРОС.
В обоих случаях Вы задаете логическое выражение, на основании которого MapInfo выбирает записи.
Выборки представляют собой временные таблицы. Когда Вы проводите выбор, MapInfo создает временную таблицу и сохраняет в ней выбранные записи.
Ее можно просматривать в окнах Списка, Карты (если в ней имеются графические объекты), Графика и Отчета.
Чтобы сохранить таблицу выборки в виде постоянной таблицы, выполните команду ФАЙЛ > СОЗДАТЬ КОПИЮ.
Согласно выданному заданию с помощью запросов выбрать выдела и квартала в соответствующем лесничестве. Сохранить запросы как постоянные таблицы – Файл–Сохранить копию, назвав их «ВыделаАренды» и «КварталаАренды» соответственно.
С помощью запроса выбрать выдела со спелыми насаждениями (Условия: GrVozrasta>3 или KlassVozrasta>4), назвать таблицу запроса «Спелые».
Выбрать выдела, в которых преобладающая порода сосна и ель (Poroda1=1 и Poroda1=2), назвать таблицу «СоснаЕль».

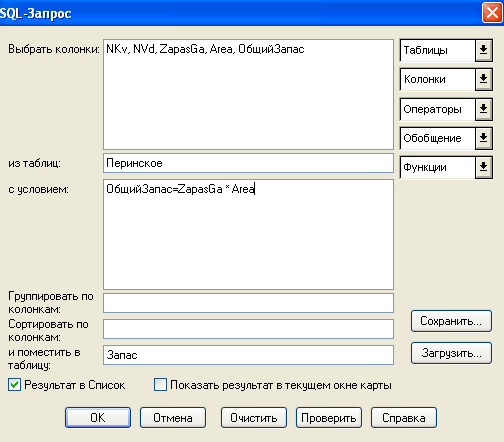

4. Добавить поле (Таблица–Изменить–Перестроить) «ОбщийЗапас» и вычислить общий запас насаждений с помощью обновить колонку.
Выполнить статистику колонки «Общий запас» (Запрос–Статистика колонки).

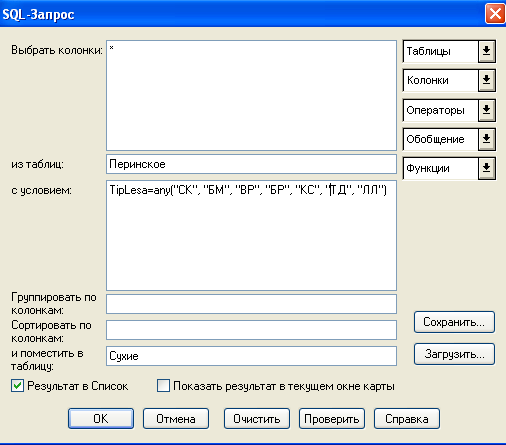

Выбрать сухие участки лесного участка, т. е. в которых тип леса СК, БМ, ВР, БР, КС, ТД, ЛЛ.
Вычислить суммарную протяженность лесных дорог (веток) в км, используя функцию вычисления протяженности линейных объектов
