Приложение а
ВАРИАНТЫ ИНДИВИДУАЛЬНЫХ ЗАДАНИЙ К ПРАКТИЧЕСКОЙ РАБОТЕ «РАСЧЕТ ТЕХНОЛОГИЧЕСКИХ ПАРАМЕТРОВ ПРИ ИЗГОТОВЛЕНИИ ДЕТАЛЕЙ ИЗ РЕАКТОПЛАСТОВ»

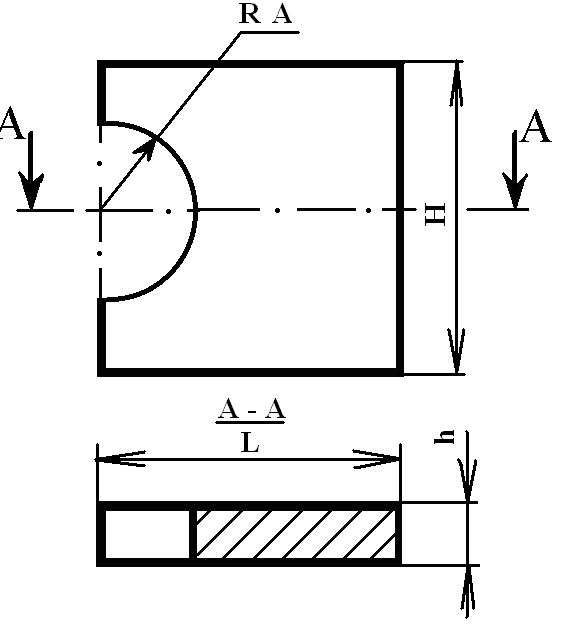

Рисунок А1 – Эскиз детали к вариантам задания 1-3
Вариант |
Размеры |
Материал |
Кол-во деталей, шт |
||||
C |
L |
B |
H |
h |
|||
1 |
60 |
80 |
16 |
20 |
5 |
К-17-2 |
3 |
2 |
50 |
70 |
15 |
20 |
5 |
КМК-9 |
4 |
3 |
40 |
60 |
10 |
15 |
5 |
К18-37 |
5 |

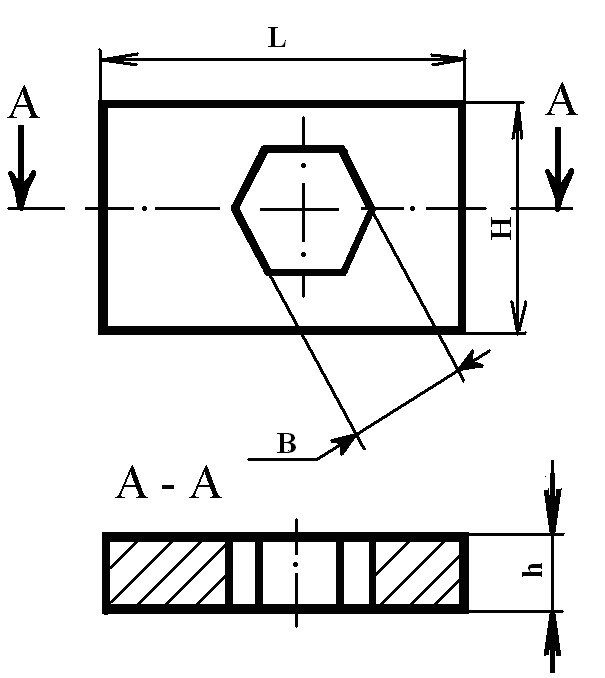

Рисунок А2 – Эскиз детали к вариантам задания 4-6
Вариант |
Размеры |
Материал |
Кол-во деталей, шт |
|||
А |
B |
H |
h |
|||
4 |
70 |
20 |
20 |
5 |
К-18-81 |
5 |
5 |
60 |
10 |
20 |
5 |
К-17-23 |
6 |
6 |
40 |
15 |
20 |
5 |
К-17-82 |
7 |

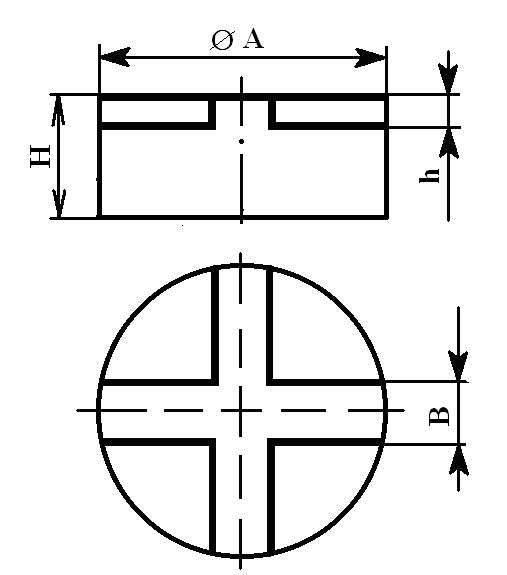

Рисунок А3 – Эскиз детали к вариантам задания 7-9
Вариант |
Размеры |
Материал |
Кол-во деталей, шт |
|||||
А |
L |
С |
B |
H |
h |
|||
7 |
40 |
90 |
100 |
50 |
50 |
10 |
К-17-36 |
4 |
8 |
20 |
80 |
60 |
30 |
30 |
8 |
К-18-56 |
8 |
9 |
30 |
100 |
70 |
40 |
40 |
10 |
К-79-79 |
6 |

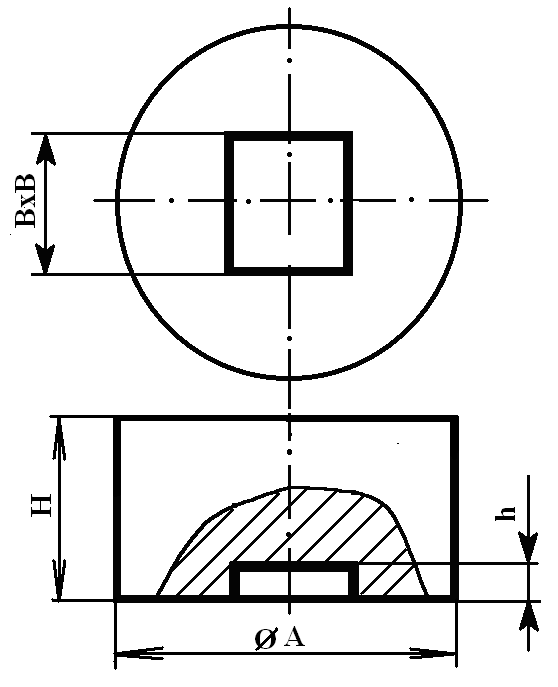

Рисунок А4 – Эскиз детали к вариантам задания 10-12
Вариант |
Размеры |
Материал |
Кол-во деталей, шт |
|||
L |
B |
H |
h |
|||
10 |
80 |
20 |
50 |
10 |
К-77-51 |
6 |
11 |
50 |
20 |
40 |
20 |
К-17-2 |
8 |
12 |
70 |
20 |
45 |
25 |
К-18-56 |
5 |

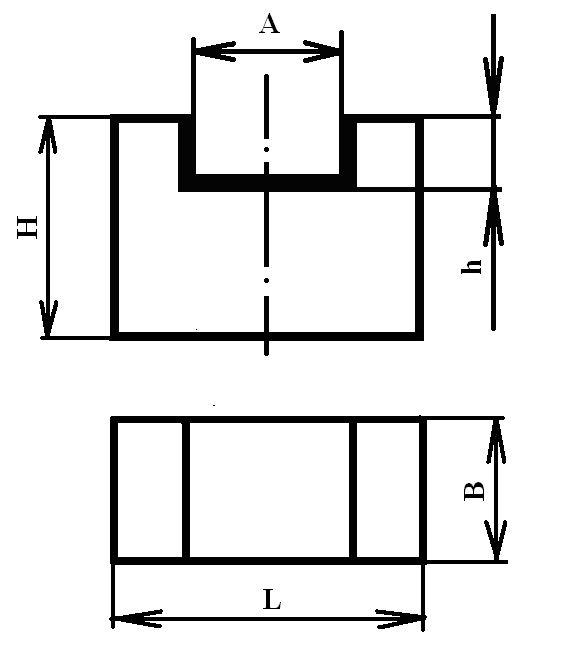

Рисунок А5 – Эскиз детали к вариантам задания 13-15
Вариант |
Размеры |
Материал |
Кол-во деталей, шт |
|||
L |
B |
H |
h |
|||
13 |
60 |
20 |
20 |
5 |
К-17-23 |
7 |
14 |
70 |
20 |
40 |
10 |
К-77-51 |
6 |
15 |
40 |
20 |
30 |
7 |
К-18-37 |
8 |

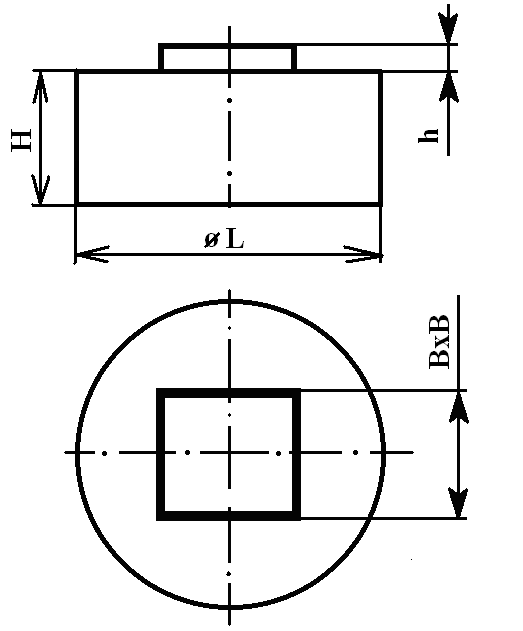

Рисунок А6 – Эскиз детали к вариантам задания 16-18
Вариант |
Размеры |
Материал |
Кол-во деталей, шт |
|||
L |
B |
H |
h |
|||
16 |
40 |
20 |
25 |
20 |
К-17-36 |
10 |
17 |
60 |
25 |
30 |
30 |
К-79-79 |
8 |
18 |
30 |
15 |
20 |
15 |
КМК-9 |
12 |
Рисунок А7 – Эскиз детали к вариантам задания 19-21
Вариант |
Размеры |
Материал |
Кол-во деталей, шт |
||||
А |
L |
B |
H |
h |
|||
19 |
30 |
40 |
20 |
30 |
5 |
К-18-81 |
12 |
20 |
45 |
60 |
20 |
40 |
10 |
К-17-82 |
10 |
21 |
50 |
80 |
20 |
50 |
15 |
К-17-2 |
8 |
Рисунок А8 – Эскиз детали к вариантам задания 22-24
Вариант |
Размеры |
Материал |
Кол-во деталей, шт |
|||
L |
А |
H |
h |
|||
22 |
50 |
25 |
70 |
20 |
К-17-23 |
10 |
23 |
30 |
15 |
40 |
15 |
К-17-36 |
6 |
24 |
40 |
20 |
50 |
10 |
К-18-37 |
8 |
Рисунок А9 – Эскиз детали к вариантам задания 25-27
Вариант |
Размеры |
Материал |
Кол-во деталей, шт |
||||
А |
L |
B |
H |
h |
|||
25 |
40 |
70 |
40 |
50 |
10 |
К-79-79 |
6 |
26 |
30 |
50 |
30 |
50 |
10 |
К-77-51 |
8 |
27 |
20 |
40 |
35 |
50 |
10 |
К-18-56 |
12 |
Рисунок А10 – Эскиз детали к вариантам задания 28-30
Вариант |
Размеры |
Материал |
Кол-во деталей, шт |
|||
А |
В |
H |
h |
|||
28 |
50 |
10 |
20 |
5 |
КМК-9 |
4 |
29 |
40 |
8 |
15 |
5 |
К-18-81 |
6 |
30 |
30 |
6 |
10 |
5 |
К17-82 |
10 |
Таблица А1 - Основные марки термореактивных пластмасс и их характеристики
Марка |
Основные компоненты |
Плотность ρ, г/см3 |
Твердость НВ, Н/мм2 |
Прочность σв, МПа |
Ударн. Вязкость КС, КДж/м2 |
1 |
2 |
3 |
4 |
5 |
6 |
К-17-2 |
Феноло-альдегидная смола, органический наполн. (древесная мука) |
1,4 |
300 |
45 |
4 |
К-17-23 |
Фенолформальдегидная смола, органический наполн. (древесная мука), минеральный наполнитель (каолин) |
1,36 |
350 |
40 |
4,8 |
К-17-36 |
Фенолформальдегидная смола, минеральный наполнитель (каолин) |
1,4 |
350 |
42 |
6,5 |
К-18-37 |
Фенолформальдегидная смола, минеральный наполнитель |
1,95 |
540 |
27 |
5,5 |
К-79-79 |
Меламино-формальдегидная смола, органический наполнитель (целлюлоза) |
1,5 |
400 |
45 |
5 |
К-77-51 |
Меламино-формальдегидная смола, органические и минеральные наполнители |
1,7 |
350 |
40 |
4 |
КМК-9 |
Кремнийорганическая смола, минеральный наполнитель (кварцевая мука) |
2 |
250 |
40 |
2,9 |
К-18-81 |
Фенолформальдегидная смола, феноло - ксиленоло-формальдегидная смолы, наполнитель |
1,5 |
280 |
25 |
8 |
Окончание таблицы А1
1 |
2 |
3 |
4 |
5 |
6 |
К-17-82 |
Феноло-ксиленоло-формальдегидная смолы, наполнитель |
1,4 |
280 |
25 |
5,5 |
К-18-56 |
Фенолформальдегидная смола, органическ., минеральный наполнитель |
1,75 |
350 |
28 |
3,5 |
Таблица А2 - Режимы переработки термореактивных пластмасс
Марка (наименование) материала |
Метод переработки в детали |
Режимы переработки |
||
Температура, 0С |
Удельное давление, Н/мм2 |
Время выдержки на 1 мм толщины, мин |
||
К-17-2 |
компрессионное литьевое |
155 ± 5 175 ± 10 |
30 ± 5 40 - 70 |
1,0 – 1 5 0,6 – 0,8 |
К-17-23 |
компрессионное литьевое |
165 ± 5 175 ± 5 |
30 ± 5 50 - 80 |
1,0 0,8 |
К-17-36 |
компрессионное литьевое |
165 ± 5 175 ± 5 |
30 ± 5 50 - 80 |
1,0 0,8 |
К18-37 |
компрессионное литьевое |
185 ± 5 150 - 170 |
30 ± 5 50 - 70 |
1,5 – 2,0 1,0 – 1,5 |
К-79-79 |
компрессионное |
150 ± 5 |
40 ± 5 |
1,0 – 2,0 |
К-77-51 |
компрессионное литьевое |
160 ± 10 160 ± 10 |
30 - 60 50 - 80 |
2,5 – 3,0 2,0 |
КМК-9 |
компрессионное |
150 - 160 |
30 - 35 |
1,0 – 1,5 |
К-18-81 |
компрессионное |
165 ± 5 |
30 ± 5 |
1,0 |
К-17-82 |
компрессионное |
170 ± 5 |
30 ± 5 |
1,0 – 1,5 |
К-18-56 |
компрессионное |
165 ± 5 |
30 ± 5 |
0,8 – 1,0 |
Таблица 3 – Оборудование для прессования
Модель |
Номинальное усилие, кН |
Размеры стола, мм |
|
Слева направо |
Спереди назад |
||
П480А |
250 |
400 |
400 |
П481А |
400 |
400 |
400 |
П452 |
500 |
530 |
490 |
П483 |
630 |
500 |
500 |
П472А |
630 |
550 |
470 |
П452Б |
630 |
590 |
490 |
П472Б |
630 |
600 |
530 |
ДБ2428 |
630 |
500 |
500 |
ПВ474 |
1000 |
700 |
600 |
П454А |
1000 |
670 |
550 |
П474 |
1000 |
750 |
710 |
П474А |
1000 |
630 |
630 |
ПБ476 |
1600 |
900 |
850 |
П476 |
1600 |
750 |
650 |
ПД476 |
1600 |
800 |
800 |
П457 |
2000 |
760 |
730 |
