Низковакуумная система.
Найдем общую проводимость участка вакуумной системы от пароструйного насоса до механического по:
U02=Sн2∙ Kи2/(1- Kи2) U02=2,333∙10-3 м3/с.
где Sн2 - быстрота действия механического насоса, выбранного по каталогу.
Составим компоновочную схему рассматриваемого участка вакуумной системы. На компоновочной схеме (рис.5) показаны длины трубопроводов и диаметр входного патрубка механического насоса 0,01 м. Участок вакуумной системы состоит из пяти элементов: четырех трубопроводов 1, 3,5, клапана 2, и ловушки 4.
Рисунок 5
Определим проводимость элементов и диаметров трубопроводов. Предположим, что все элементы имеют одинаковую проводимость, тогда U2j=5∙U02=11,665∙10-3 м3/с.
Режим течения газа в трубопроводе определим по рабочему давлению р2=2 Па и диаметру входного патрубка механического насоса dвх2 =0,01 м. Критерий Кнудсена
Kn =λ/ р2∙dвх2 Kn =1,4<1,5,
т. е. режим течения молекулярно - вязкостный. Сопротивлением отверстий при небольшом перепаде давления, характерном для установившегося режима при Kи2=0,7, в молекулярно - вязкостном режиме можно пренебречь.
Диаметр первого трубопровода можно рассчитать при среднем давлении pср= р2 = 2 Па по проводимости
U21=121∙d123/l12∙0.9 + 1.35∙103∙d124/l12∙ pср
Имеем d12= 0,019 м. По ГОСТ 18626—73 выбираем d12 = 2∙10-3 м, что соответствует U21= 9,68∙10-3 м3/с. Тогда получим d23 = d25 = 2∙10-3 м.
В качестве клапанов на втором и шестом участках по табл. 9.11 (в Розанов «Вакуумная техника», стр. 221) выбираем ВЭП-10 с диаметром условного прохода dy=25 мм и проводимостью 0,014 м3/с. Проводимость клапана в молекулярно - вязкостном режиме несколько больше, чем в молекулярном. Разницей проводимостей в данном расчете пренебрегаем.
Выбираем ловушку, имеющую dy=20 мм и проводимость U24 = 11,665∙10-3 м3/с. Найдём общую проводимость U из условия последовательного соединения всех элементов. Общая проводимость выбранного участка вакуумной системы 2,14∙10-3 м3/с.
Коэффициент использования механического насоса в системе Kи2=0,68 близок к оптимальному значению 0,7.
Рассчитаем распределение давления по длине участка вакуумной системы от
механического до пароструйного насоса. Давление во входном сечении насоса:
pн2= pпред2 + Q/ Sн2 pн2=0,11 Па
Перепад давления на элементе 5 ∆p5=Q/ U25=1,822∙10-3 Па. Аналогично находим перепады давлений на остальных элементах, рассчитывая давления на входе и выходе каждого. Полученные результаты заносим в Таблицу 2 и строим график распределения давлений
Таблица 2
-
проводимость элементов,
м3/с
перепад давлений,
Па
давление на входе в элемент,
Па
давление на выходе из элемента,
Па
трубопровод №5
9,68∙10-3
4,13∙10-3
0,114
0,11
ловушка №4
11,665∙10-3
3,429∙10-3
0,118
0,114
трубопровод№3
9,68∙10-3
4,13∙10-3
0,122
0,118
клапан №2
14∙10-3
2,86∙10-3
0,125
0,122
трубопровод №1
9,68∙10-3
4,13∙10-3
0,129
0,125
Схема перепада давления:

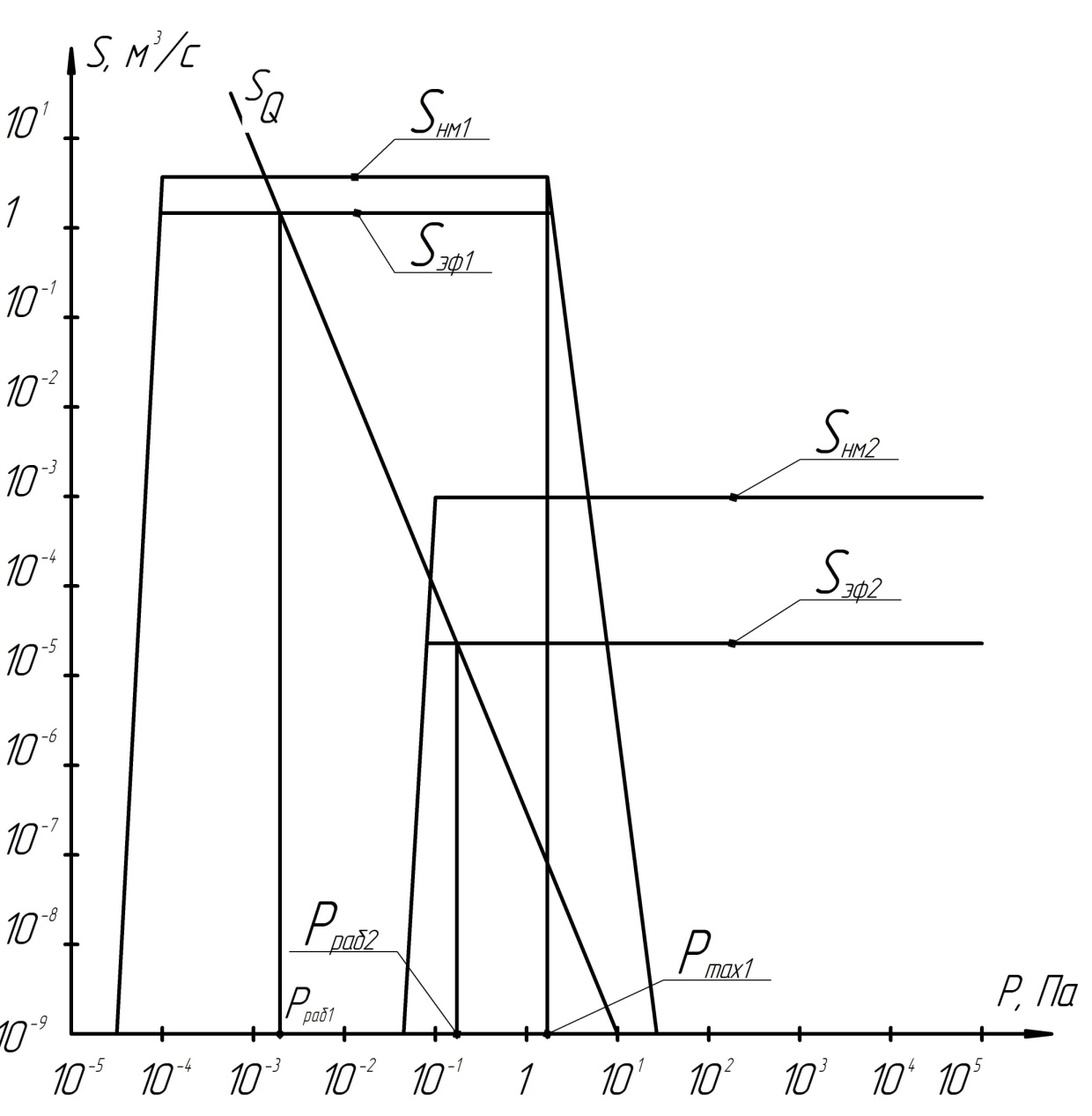

Кривые соответствия работы насосов.
