22. Калибровка прокатных валков. Понятие калибра и калибровки.

КАЛИБРОВКА - совокупность методов определения размеров и формы технологич. инструмента

КАЛИБРОВКА ВАЛКОВ — кон-струир. профиля и создание системы расположения валков и калибров для получения проката треб, геометрии и свойств.

КАЛИБРЫ СОПРЯЖЕННЫЕ — калибры трехвалковой клети, содержащей общий ручей. Все такие ручьи расположены на среднем валке. Прокатка в сопряженных калибрах отличается повышенным износом калибров, развитием внутренних напряжений в раскате и невысоким качеством его поверхности. К. с. используют на загот. и обжимных станах трио. Для снижения давления валков к. с. иногда размещают уступами на нескольких уровнях.

ОТКРЫТЫЙ КАЛИБР — калибр, линия разъема которого в пределах его контура, образованная врезами в двух или более валках, врезом в одном валке и гладкой бочкой или гладкими бочками. У простых о. к. разъем образ. примерно посередине калибра и боковые участки раската формир. буртами двух валков. В некоторых фасонных о. к. они формир. стенками ручья только в одном валке;

ЗАКРЫТЫЙ КАЛИБР — калибр, у которого линия разъема валков находится вне пределов его контура. 3. к. обычно применяют для прокатки фасонных профилей; у него, как правило, одна вертикальная ось симметрии;

ПРЕДЧИСТОВОЙ КАЛИБР — калибр для предпоследнего пропуска раската; для подготовки раската к формированиию конечного профиля. При прокатке фасонных профилей по форме и/или размеру очень близок к чистовому, а при прокатке простых профилей может существ, отличаться. В качестве п. к. часто применяют ребровые калибры при прокатке полосовых профилей и контрольные при прокатке фланцевых профилей;

ЧИСТОВОЙ КАЛИБР — калибр для придания раскату конечного профиля, т.е. для изготовления проката с конечными размерами поперечного сечения. При конструировании ч. к. учитывают тепловое расширение металла, неравномерность распределения температуры в раскате, износ калибров, доп-равку профиля и др. факторы;

23. Виды и классификация калибров. Элементы калибра.

По видам калибров различают:

- открытые, такие как круглый калибр, ящичный

- закрытые, такие как угловой калибр.

- полузакрытые

- диагональные.

В отношение сортов. прокатки устанавл. след. класс:

1) Обжимные (вытяжные) калибры – ящичные, система «овал-квадрат» и др.

2) Предчистовые калибры, предназначены для форм. исходного профиля для конечного гостовского профиля.

3) Чистовые калибры, соот. ГОСТовским размерам с учетом линейного коэффициента темпер. расширения.

Классификация по форме: ящичный; ромбические; шестиугольные; овальные; круглый; квадратный (диагон. калибр); шестигранный; фасонные калибры ( уголок, швеллер, двутавровая балка и т.д)

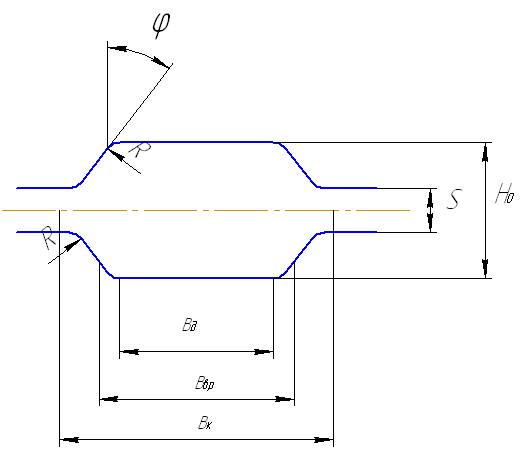

Э лементы калибра:

- выпуск калибра, нужен чтобы при уширении Ме не упирался в стенки калибра; Вд – ширина дна калибра; Вк – ширина калибра; Ввр – ширина вреза.

Известные калибры Диаминов, Литовченко. Автор метода построения калибра – Выдрин.
