3.2 Делитель частоты, реализующий промежуточное деление.
С генератора поступает частота 2,4 МГц. Для того чтобы она уменьшилась до 200 Гц надо воспользоваться делителями. Для этого следует определить необходимый коэффициент деления частоты КД. Коэффициент деления вычисляется по формуле:
.
Указанное деление частоты можно получить, если последовательно соединить четыре счетчика с коэффициентами пересчета 10, 10, 10 и 12 (рис.4).

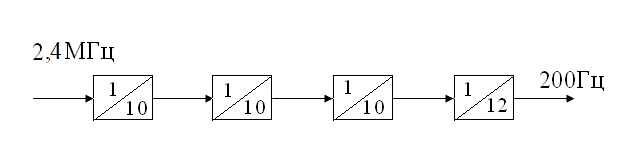

Рис.4 Структурная схема делителя частоты
Деление на 10 способен производить четырехразрядный десятичный асинхронный счетчик пульсаций – К155ИЕ2, а на 12 - четырехразрядный двоичный счетчик-делитель на 2, на 6 и на 12 – К155ИЕ4.
Обозначение, ИС |
Потребляемая мощность, мВт |
Предельная частота, МГц
|
Число выводов корпуса |
Выводы питания |
|
+ 5 В |
Общ. |
||||
К155ИЕ2 |
265 |
10 |
14 |
5 |
10 |
К155ИЕ4 |
255 |
10 |
14 |
5 |
10 |

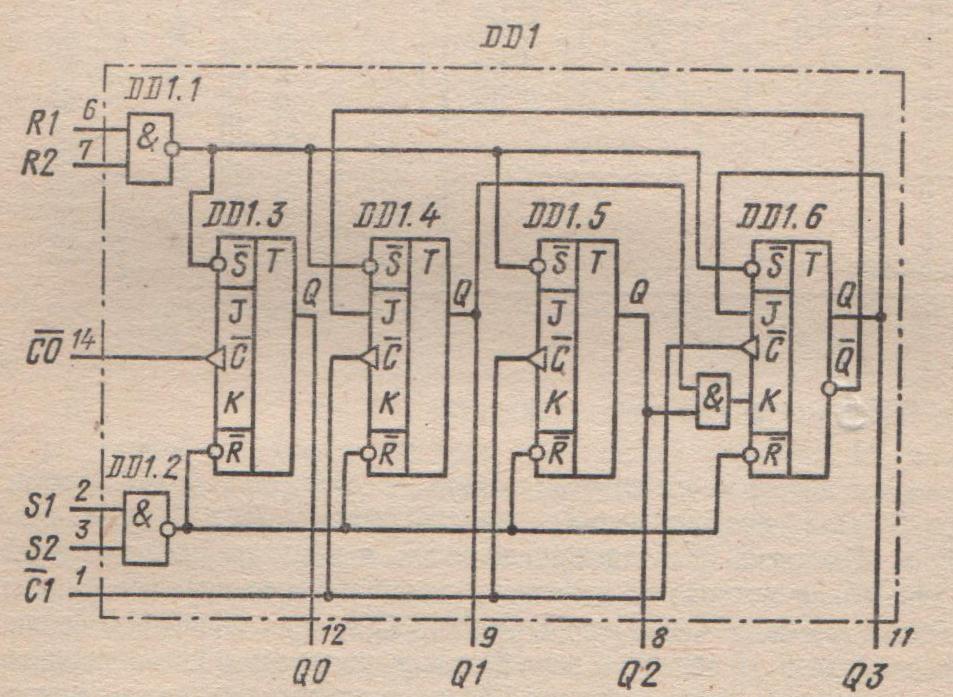

Рис. 5 Функциональная схема счетчика К155ИЕ2
Внутренняя схема К155ИЕ2 показана на рис.5. Первый триггер счетчика DD1.3 может работать самостоятельно. Он служит делителем входной частоты в 2 раза. Тактовый вход этого делителя CO (вывод 14), а выход Q0 (вывод 12). Остальные 3 триггера DD1.4 -DD1.6 образуют делитель на 5. Тактовый вход здесь С1 (вывод 1). Счетчик имеет два входа R для синхронного сброса (выводы 6 и 7), а также два синхронных входа S (выводы 2 и 3) для предварительной загрузки в счетчик двоичного кода 1001, соответствующего десятичной цифре 9. Симметричный счетчик-делитель входной частоты в 10 раз получится, если соединить вывод 11(выход Q3) с выводом 14 (вход С0).

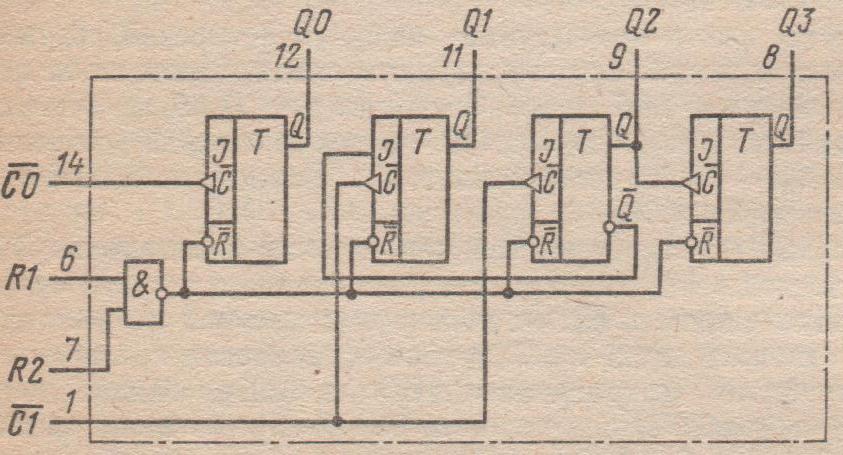

Рис. 6 Функциональная схема счетчика К155ИЕ4
Внутренняя схема К155ИЕ4 показана на рис.6. счетчик ИЕ4 состоит из двух независимых делителей. Если тактовая последовательность с частотой f подана на вход CO (вывод 14), на выходе Q0 (вывод 12) получим меандр(сигнал прямоугольной формы) с частотой f/2. Последовательность с частотой f на тактовом входе С1 (вывод 1) запускает делитель на 6, и меандр с частотой f/6 появляется на выходе Q3 (вывод 8). При этом на выводах 11 и 9 имеются сигналы с частотой f/3 (выводы Q1 и Q2). На выводы R1 и R2 подаются команды сброса. Чтобы построить счетчик с модулем деления 12, требуется соединить делители на 2 и на 6, замкнув выводы 12 и 1. На вход С0 дается входная частота f, на выходе Q3 получается последовательность симметричных прямоугольных импульсов с частотой f/12.
2.3 Делитель частоты, формирующий код управления схемой.
Делитель 1/3, стоящий после делителя частоты, формирующего частоту опроса каналов, определяет код управления схемой.
С двух выходов счетчика на входы младшего и среднего разряда мультиплексора подаются коды 00, 01,10. При появлении кода 11 счетчик должен переключиться в состояние 00.
Для реализации такой работы подойдет счетчик К155ИЕ4 (рис.6). Для того, чтобы он так функционировал, надо подать частоту на вход С1 (вывод 1), а вход С0 (вывод 14) заземляется, т.к. он не используется. Выводы 11 и 9 соединяются с выводами R1 и R2, т.е. при появлении на выходах 11 и 9 одновременно 1, счетчик сбросится в состояние 00. Вывод 11 соединяется с младшим разрядом мультиплексора, а вывод 9 – со средним.

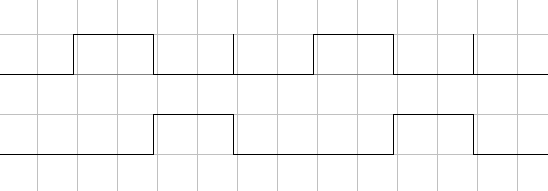

Рис.7 Временные диаграммы работы счетчика 1/3

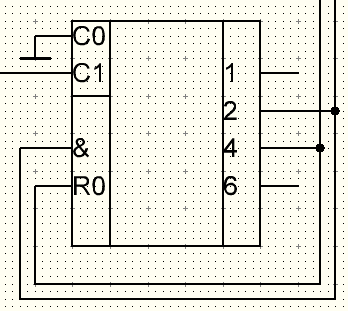

Рис.8 Функциональная схема счетчика 1/3
