45. Эл. Магнитное излучение промышленных полей и радиочастот: источники и хар-ки, осн. Соот-я.

Источники:

естественные (природные): атмосферное изл, радиоизл Солнца и галактик, эл и магн поля Земли

искусственные (антропогенные): ЛЭП, устр-ва зашиты и автоматики, изм приборы, быт приборы, соленоиды, импульсные установки.

Параметры:

частота f – Гц

напряженность эл поля E – Вт/м …магн поля Н – А/м

плотность потока энергии J = E*H=Вт*м^2

ЭЛЕКТРОМАГНИТНЫЕ ПОЛЯ РАДИОЧАСТОТ (ЭМП РЧ). Основными источниками электромагнитной энергии радиочастотного диапазона (РЧ) в производственных помещениях являются неэкранированные ВЧ-блоки установок: генераторные шкафы, конденсаторы, ВЧ-трансформаторы, магнетроны,и др)

Поглощение и распределение поглощенной энергии внутри тела существенно зависит от формы размеров облучаемого объекта, от соотношения этих размеров с длиной волны излучения. С этих позиций в спектре ЭМИ РЧ можно выделить 3 области:

ЭМИ с частотой до 30 МГц;

ЭМИ с частотой более 10 ГГц;

ЭМИ с частотой 30 МГц — 10 ГГц.

Э\м. излучение промышленной частоты: К основным источникам электромагнитного излучения промышленной частоты относятся в первую очередь ЛЭП (линии электропередач) сверхвысокого напряжения (более 3 проводов), а также открытые распределительные устройства (коммутационные аппараты, измерительные приборы, устройства автоматики и защиты). Опасным при частоте 50 Герц принято считать электромагнитное излучение, возникающее от напряжения тока свыше 400 кВ (линии электропередач могут быть с напряженностью 330, 500, 750 и 1150 кВ).

Вокруг источников электромагнитных полей промышленной частоты образуется 3 зоны воздействия— ближняя зона (зону индукции); R<1/6λ (электрич. и магнит-ые поля ещё не зависят друг от друга)

— ср зона (интерференции) 1/6λ < R< 6λ

— дальнего (зону излучения). R> 6

46. Зоны эл.Магнитного излучения. Возд-ие эмп на чел-ка.

Вокруг источников электромагнитных полей промышленной частоты образуется 3 зоны воздействия:

Ближняя зона, или зона индукции. В ней человек подвергается непосредственному воздействию электрического и магнитного полей, существующих как бы независимо друг от друга. При этом Е (напряженность электрического поля) уменьшается обратно пропорционально расстоянию от источника излучения, возведенному в куб, а В (магнитная индукция) – обратно пропорционально расстоянию от источника излучения, возведенному в квадрат. Нахождение ближней зоне воздействия строго регламентировано, а возможно лишь в условиях производства.

Промежуточная зона, или зона интерференции, где человек оказывается под воздействием электрических зарядов, т.е. импульсного тока. Чаще всего возможно при прикосновении к конструкциям в соответствующей зоне воздействия.

Дальняя, или волновая зона. В ней оказываются жители домов или квартир, расположенных слишком близко к линиям электропередач или другим источникам электромагнитного излучения промышленной частоты. В этой зоне между электрическим и магнитным полями уже существует строгое соотношение, потому можно говорить, что напряженность всего электромагнитного поля снижается пропорционально расстоянию от источника излучения. В дальней зоне воздействие на человека оказывается минимальное, однако в силу своей регулярности, оно может привести к еще более тяжелым последствиям для здоровья.

Вредное воздействие эл. магнитных полей

1) тепловое

в пост эл поле атомы и молекулы тканей Ч поляризуются, полярные молекулы ориент-ся в направлении силовых линий, поял ионные токи. Отсюда нагрев тканей Ч и тепловой эффект как следствие поглощения энергии поля. в перем поле нагрев происх за счет поляр и токопроводимости

2) специфическое воздействие

Эл.магн. поле изменяет ориентацию молекул, тем самым ослабляет их биохимическую активность белковых молекул. В рез-те набл-ся изм структуры клеток крови, влияет на эндокринную систему и образует ряд др. забол-й.

47.1 Нормирование Э\М полей пром. частоты: пар-ры и их предельно допустимые уровни

Нормирование ЭМП:

Эл.маг.изл. нормируются в соот-ии с санитарными нормами и правилами по след-м парам-ам:

1)по энергетической нагрузки, к-я опр-ся интенсивностью эл.маг.изл. и временем его воздействия на ч-ка. (для людей, которые работают в электромагнитных полях, кроме беременных, до 18 лет и проходящих осмотр)

ЭН=J*T – суммарный поток энергии, проходящий ч/з единицу площади за единицу времени.

2)по знач-ям интенс-ти эл.маг.изл.(применяется для всех, кроме работников в электромагнитных полях)

Опасность действия эл.маг.изл. на ч-ка в диа­пазоне частот 60кГц...300МГц оцен-ся напряженностью его составляющих: электрическая (ЭНе=E^2*T=(В/м)^2*час) и магнитная (ЭНм=Н^2*T=(А/м)^2*час);

В диапазоне частот 300 МГц...300 ГГц поверхностной плотностью потока энергии (ППЭ=ЭН/Т) излуч-я и создаваемой им энергетической нагрузкой (ЭН). Напряженность эл.маг. поля в диапазоне частот 60кГц-300МГц на рабочих местах персонала в течении рабочего дня не должна превышать установл-х предельно до­пуст-х ур-ней (ПДУ).

В области промышленных(индукционных) частот учитывается только величина напряжённости электрического поля.

ПДУ ЭП ПЧ, кВ/м	Условия облучения
0,5	внутри жилых зданий
1,0	на территории зоны жилой застройки
5,0	в населенной местности вне зоны жилой застройки; (земли городов в пределах городской черты в границах их перспективного развития на 10 лет, пригородные и зеленые зоны, курорты, земли поселков городского типа в пределах поселковой черты и сельских населенных пунктов в пределах черты этих пунктов) а также на территории огородов и садов;
10,0	на участках пересечения воздушных линий электропередачи с автомобильными дорогами I – IV категорий
15,0	в ненаселенной местности (незастроенные местности, хотя бы и часто посещаемые людьми, доступные для транспорта, и сельскохозяйственные угодья);

47.2 Нормирование Э\М полей пром. частоты: пар-ры и их предельно допустимые уровни

Допустимые уровни воздействия ЭП ПЧ на населения от ЛЭП

48. Нормирование Э\М радиочастот: диапазон нормирующ. пар-ры (на производстве и для населения )

Нормирование электромагнитных полей радиодиапазона

Предельно допустимые уровни для электромагнитных полей различных частотных диапазонов 10 кГц……300 кГц устанавливается раздельно для амплитуд электрического поля Е и напряженности магнитного поля Н. Для частот выше 300 кГц регламентируется плотность потока энергии(Табл....5)

S =E^2/377

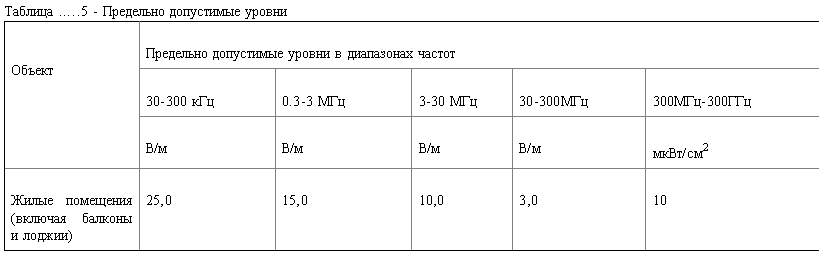

Таблица …..5 - Предельно допустимые уровни

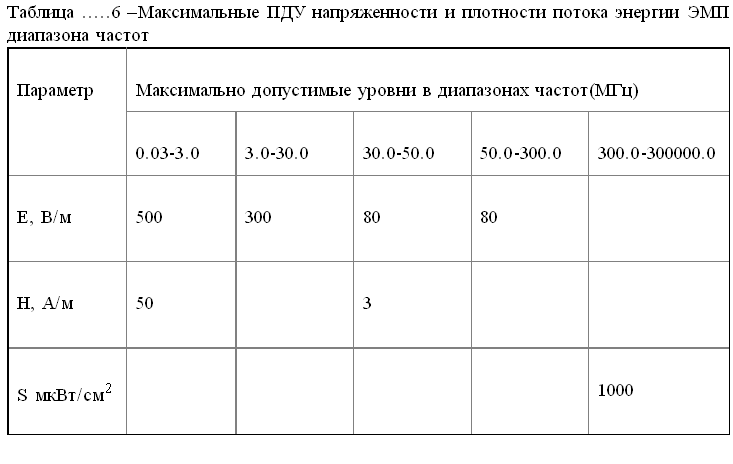

В производственных помещениях установлены следующие нормы (Табл…6
