4.9. Компоновочная схема редуктора

Компоновочную схему редуктора (рис. 4.11) выполняют на миллиметровой бумаге формата A2 в масштабе 1:1 в следующей последовательности:

1) проводят ось ОО₁ входного вала;

2) в произвольном месте оси ОО₁ проводят перпендикулярно к ней линию АА₁ и откладывают на ней диаметр d_e1;

3) из точки А проводят дугу радиусом R_e и делают засечку на оси ОО₁ (точка В). Через точку В проводят ось выходного вала;

4) соединяют точки А и А₁ с точкой В;

5) откладывают ширину b венца шестерни;

6) из точки А₁ проводят горизонтальную линию до пересечения с продолжением линии АВ. Отрезок А₁А₂ – делительный диаметр d_е2 конического колеса;

7) строят контуры шестерни и колеса;

8) откладывают отрезок длиной l_ст2, и проводят линию, соответствующую внутренней стенке редуктора;

9) симметрично оси ОО₁ проводят линию, соответствующую противоположной стенке редуктора;

10) изображают подшипники качения для всех валов с соответствующими габаритами;

11) изображают валы в соответствии с рассчитанными ранее размерами;

12) для входного вала изображают стакан;

13) проводят пунктирную линию, соответствующую наружной стенке корпуса редуктора, отступив на расстояние _к от линии внутренней стенки редуктора;

14) отступив на расстояние К₂ от пунктирной, проводят линии, описывающие привалочные плоскости для крышек подшипников;

15) на расстоянии К₃ от пунктирной проводят линии, ограничивающие торцовые размеры фланцев корпуса редуктора;

16) изображают крышки подшипников в соответствии с рассчитанными ранее размерами.

При выполнении компоновочной схемы размеры можно принимать из табл. 4.7.

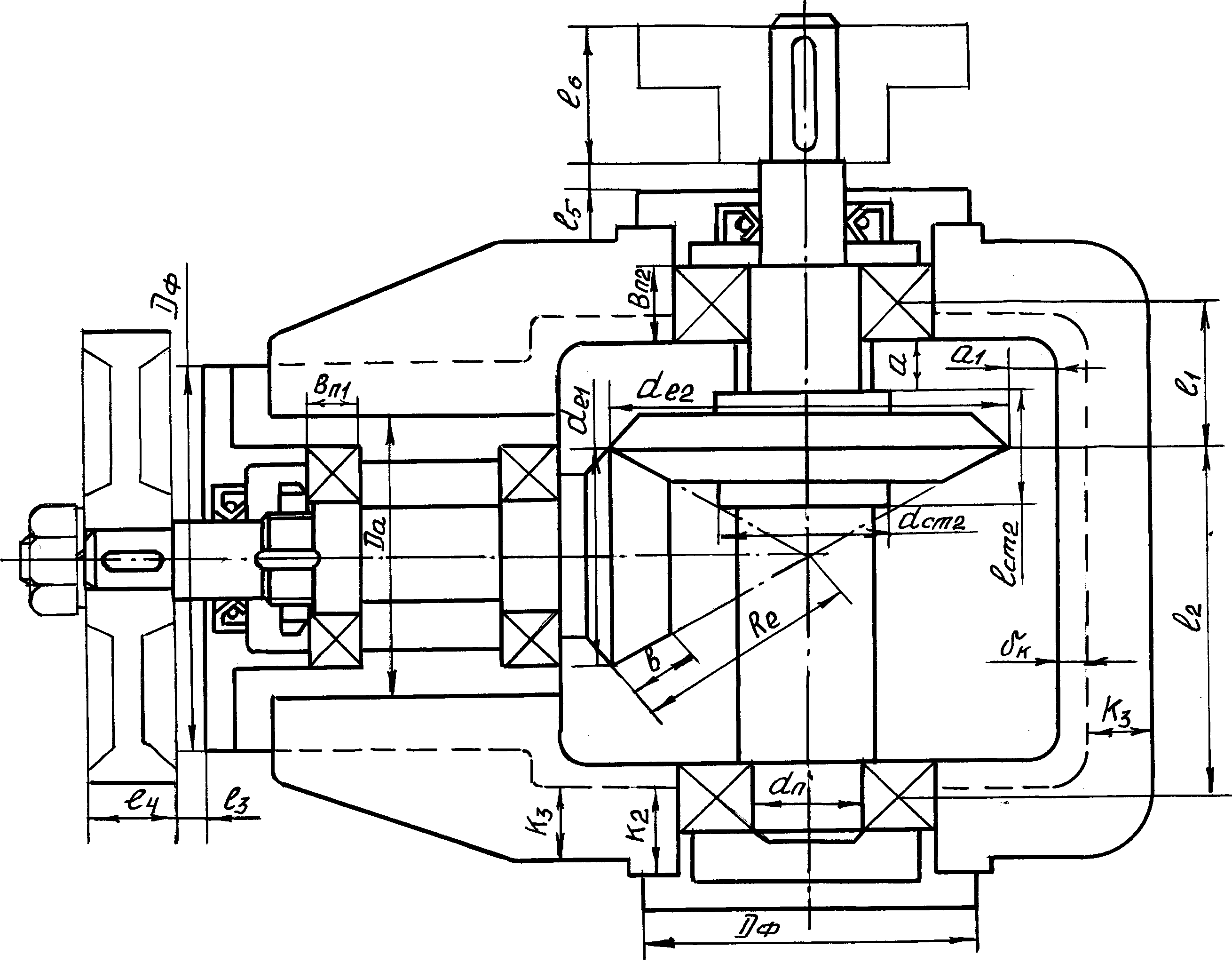

Рис. 4.11

Т а б л и ц а 4.7

Размеры к компоновочной схеме редуктора

Обозначение величин	Наименование величины	Примечания
Re	Внешнее конусное расстояние	Re = 226 мм;
а	Расстояние между торцом колеса и внутренней стенкой редуктора	а = 10 мм
а1	Расстояние между делительным диаметром колеса и внутренней стенкой редуктора	а1 = а + m = = 10 + 6 = 16 мм;
dе1, dе2	Диаметры делительных окружностей конических колес	de1 = 132 мм; dе2 = 432 мм;
lст2	Длина ступицы конического колеса	lст2 = 71,5 мм;
dст2	Диаметр ступицы конического ко- леса	dст2 = 104 мм;
Di, dп i, Bп i	Диаметры наружного и внутреннего колец подшипников, ширина подшипника	D1 =80 мм; D2 = 110мм; dп 1 =40 мм;dп 2=60мм; Bп 1 =18 мм; Bп 2 =22 мм;
K2, K3	Размеры фланцев редуктора	K2 = 39 мм; K3 = 28 мм;
Dфi,	Диаметры фланцев крышек	Dф1 = Dф2 = 166 мм;
Dа	Диаметр стакана	Dа = 96 мм;
1, 2	Расстояния между центрами подшипников колеса выходного вала	; 2 = 200 мм;
3	Расстояние от крышки подшипника до шкива ременной передачи	мм
4	Ширина шкива ременной передачи	4 = Bш = 65 мм;
5	Расстояние от крышки подшипника до муфты	5 = 10 мм;
6	Длина полумуфты	6 = 110 мм.
