10.Механические характеристики двигателей постоянного тока последовательного возбуждения.

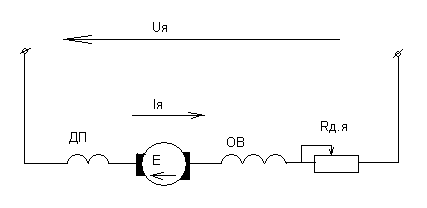

Рисунок 1 – Схема включения двигателя постоянного тока последовательного возбуждения.
Для двигателя последовательного возбуждения уравнение механической характеристики имеет вид:
И электромеханическая:
И имеет следующий вид:
Вид характеристики – гиперболический
– показывает, что при уменьшении момента
скорость двигателя неограниченно
возрастает. Физически это объясняется
условиями электрического равновесия:
при
,
а это, в связи с уменьшением
,
возможно только при неограниченном
возрастании w (
).
Реально, в связи с остаточным потоком
,
скорость идеального Х.Х.
,
но вследствие малой величины
значение
недопустимо велико. По мере возрастания
момента скорость снижается по
гиперболическому закону. Когда машина
насыщена характеристика становится
линейной.
Аналогичный вид имеет и электромеханическая
характеристика. Практически в области
номинальной нагрузки машина насыщается
и увеличение
вызывает увеличение Ф, поэтому
характеристики двигателя приближаются
к характеристикам двигателя независимого
возбуждения.
11.Способы торможения двигателей постоянного тока последовательного возбуждения.
Существует три способа торможения двигателей постоянного тока последовательного возбуждения:
Динамическое торможение с самовозбуждением;
Динамическое торможение с питанием сериесной обмотки от постороннего источника;
Торможение противовключением.
Динамическое торможение с самовозбуждением.
Режим динамического торможения для таких двигателей отличается от аналогичного режима для двигателей постоянного тока с независимым возбуждением тем, что тормозной момент зависит от потока, который зависит от тока якоря. Следовательно, жесткость характеристики, с уменьшением скорости и ЭДС, будет уменьшаться (интенсивность торможения не постоянна).
Достоинство данного метода состоит в простоте исполнения.
Недостатки метода:
При уменьшении скорости тормозной момент уменьшается значительно быстрее, чем скорость;
При малых скоростях торможение получается малоэффективным.
