4.3.9.2. Создание спецификации

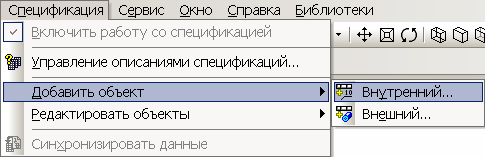

1. Выберите команду Спецификация-Добавить объект-
Внутренний

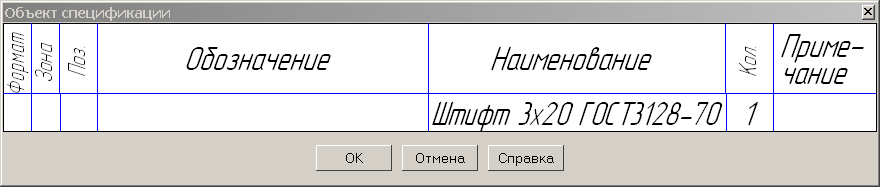

2. Выберите раздел спецификации, после чего, заполните необходимые графы для данного объекта спецификации:

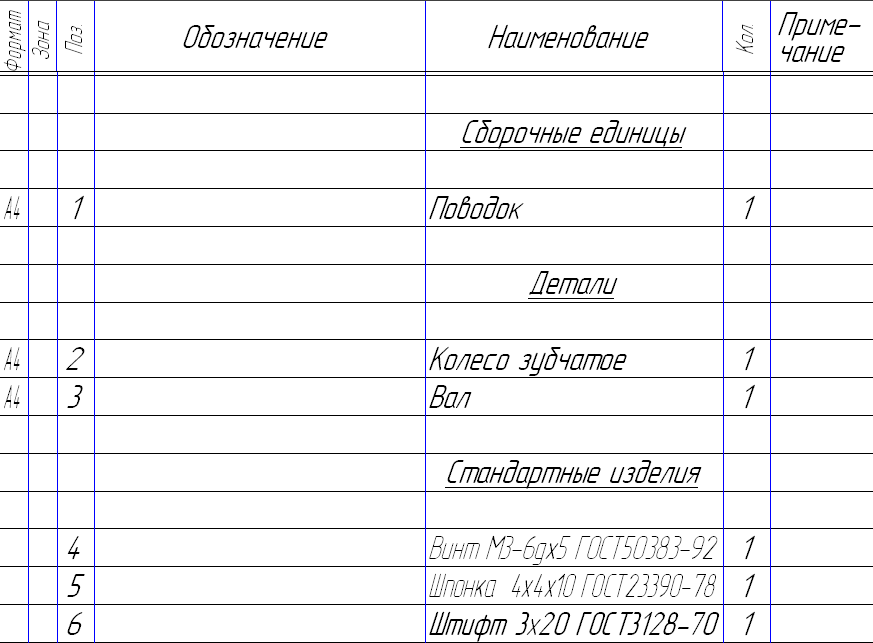

3. ГОСТ 2.108-68 устанавливает форму и порядок заполнения спецификации конструкторских документов на изделия. Спецификацией называется таблица, содержащая перечень всех составных частей, входящих в данное специфицируемое изделие, а также конструкторские документы, относящиеся к этому изделию и к его неспецифицируемым составным частям.

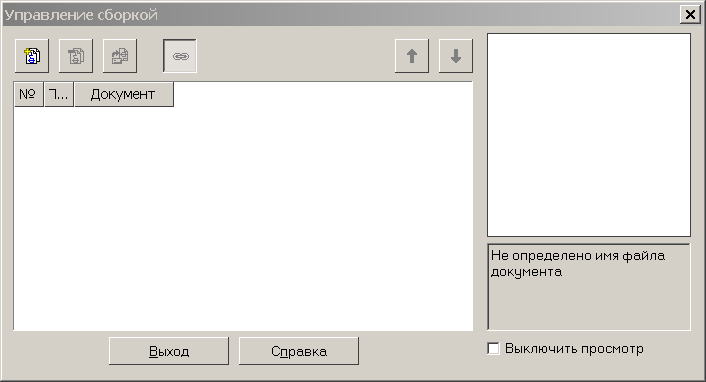

4. Вызовите команду Создать – Спецификацию. Выберите команду из меню Сервис–Управление сборкой. Нажмите кнопку Подключить документ и выберите файл сборочного чертежа. Нажмите кнопку Выход.
5. После чего все объекты появятся в соответствующих, ранее назначенных, разделах спецификации.
6. Добавьте раздел документация, заполните основную надпись и сохраните файл.
4.3.10. Формулировка задания – Вал в сборе (тема "Гладкие соединения")

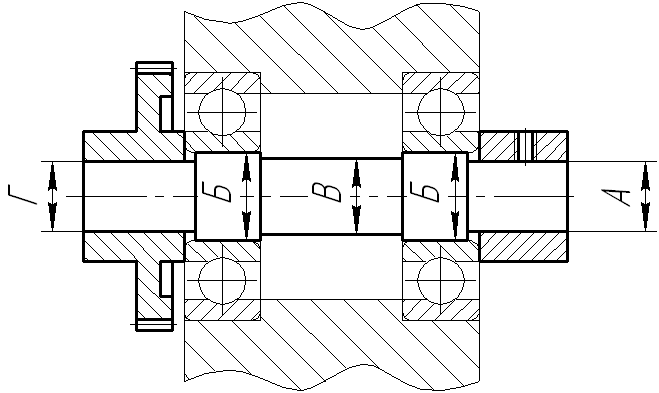

1. По представленной схеме создать трехмерную модель узла передаточного механизма (УПМ) и выполнить ассоциативный сборочный чертеж и спецификацию УПМ. В состав УПМ входят поводок, или установочное кольцо, вал, колесо зубчатое, а также винт (ГОСТ 1479-93) и шпонка (ГОСТ 23360-78) и штифт (ГОСТ 3128-70).
Тонкими линиями на чертеже-задании изображены корпус, в котором установлен вал и подшипники качения. Эти элементы на сборочном чертеже не изображать и не моделировать.
Справочные данные для создания моделей нестандартных деталей представлены в Приложении. Материал нестандартных деталей – Сталь 35 ГОСТ 1050-88.
2. Рассчитать и подобрать стандартные параметры призматической шпонки (исполнения 1) и штифта цилиндрического (исполнения 2).
3. Составить стандартные обозначения шпонки и штифта.
4. На листе (формат А4) с упрощенной надписью привести:
• изображения шпонки и штифта с размерами и обозначением шероховатости поверхностей;
• стандартные обозначения шпонки и штифта;
• изображения соединяемых деталей с размерами и обозначением шероховатости поверхностей соединения (изображения соединяемых деталей могут быть частичными).

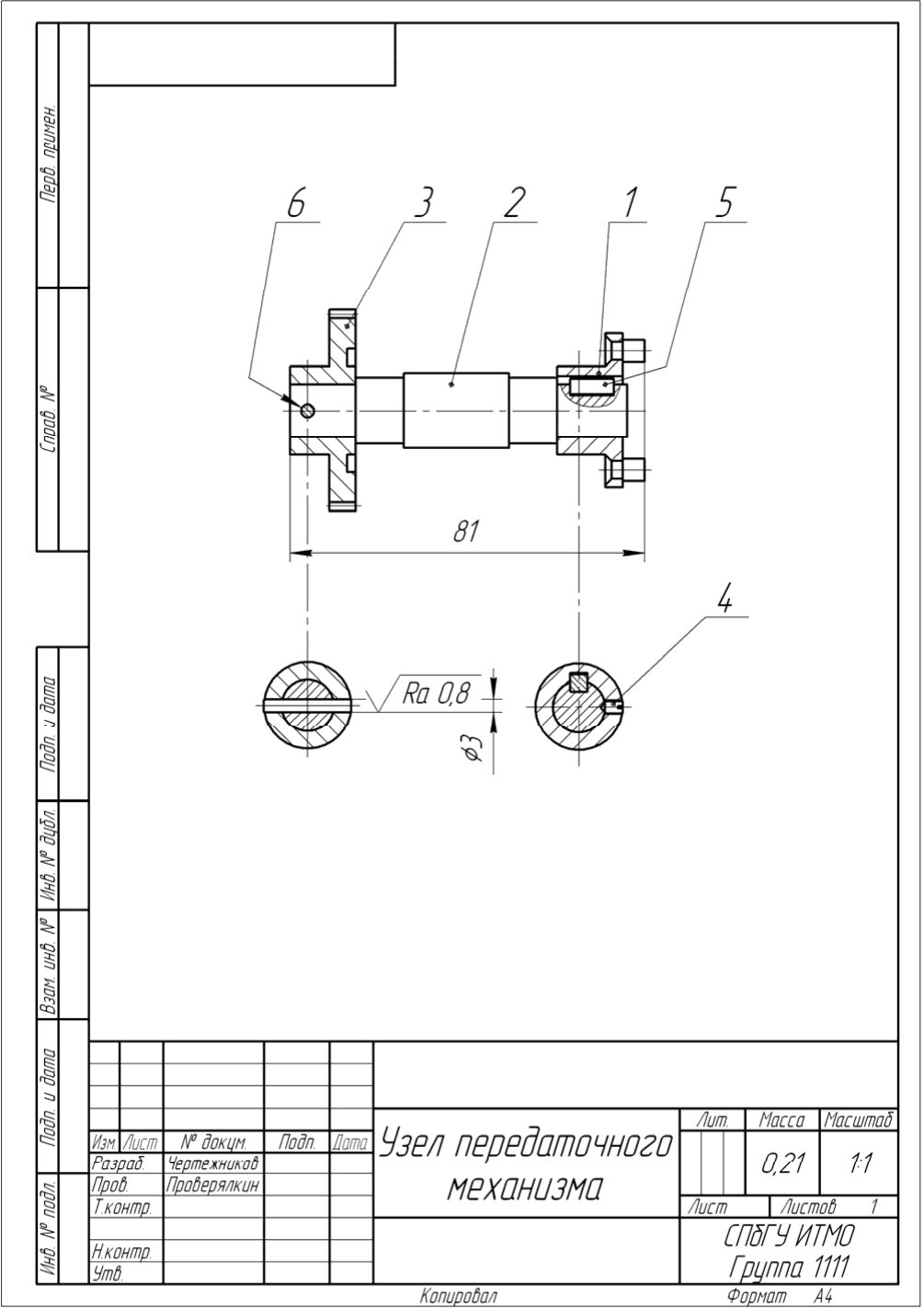

5. На листе (формат А4) со стандартной основной надписью выполнить сборочный чертеж:
• начертить изображения соединений (вынесенные сечения на продолжении линии сечения),
• нанести необходимые размеры и обозначения шероховатости поверхностей,
• нанести номера позиций для всех изображенных деталей.
6. Выполнить спецификацию.
ПРИЛОЖЕНИЕ
Задание на тему «Гладкие соединения»
Вариант |
Способы крепления |
А |
Б |
В |
Г |
m-модуль |
z-число зубьев |
1. |
Зубчатое колесо– (Приложение 12)
Зубчатое колесо– штифтом, поводок (Приложение 13) - шпонкой |
6 |
7 |
6,5 |
6 |
0,5 |
52 |
2. |
6 |
7 |
6,5 |
6 |
0,5 |
56 |
|
3. |
8 |
9 |
10 |
8 |
0,5 |
60 |
|
4. |
8 |
9 |
10 |
8 |
0,5 |
64 |
|
5. |
10 |
12 |
10 |
10 |
0,6 |
56 |
|
6. |
10 |
12 |
10 |
10 |
0,6 |
60 |
|
7. |
12 |
15 |
12 |
12 |
0,8 |
52 |
|
8. |
12 |
15 |
12 |
12 |
0,8 |
56 |
|
9. |
Зубчатое колесо– (Приложение 12)
Зубчатое колесо – шпонкой, поводок (Приложение 13) - штифтом |
6 |
7 |
6,5 |
6 |
0,5 |
52 |
10. |
6 |
7 |
6,5 |
6 |
0,5 |
56 |
|
11. |
8 |
9 |
10 |
8 |
0,5 |
60 |
|
12. |
8 |
9 |
10 |
8 |
0,5 |
64 |
|
13. |
10 |
12 |
10 |
10 |
0,6 |
56 |
|
14. |
10 |
12 |
10 |
10 |
0,6 |
60 |
|
15. |
12 |
15 |
12 |
12 |
0,8 |
52 |
|
16. |
12 |
15 |
12 |
12 |
0,8 |
56 |
Вариант |
Способы крепления |
А |
Б |
В |
Г |
m-модуль |
z-число зубьев |
17. |
Зубчатое колесо (Приложение 12) – шпонкой, установочное кольцо (Приложение 14) - штифтом |
6 |
7 |
6,5 |
6 |
0,5 |
30 |
18. |
6 |
7 |
6 |
6 |
0,5 |
56 |
|
19. |
8 |
9 |
8 |
8 |
0,5 |
60 |
|
20. |
8 |
9 |
7 |
8 |
0,5 |
64 |
|
21. |
10 |
12 |
10 |
10 |
0,6 |
30 |
|
22. |
10 |
12 |
11 |
10 |
0,6 |
60 |
|
23. |
12 |
15 |
12 |
12 |
0,8 |
52 |
|
24. |
12 |
15 |
14 |
12 |
0,8 |
56 |
|
25. |
7 |
8 |
7 |
7 |
0,5 |
56 |
|
26. |
7 |
8 |
6 |
7 |
0,5 |
28 |
|
27. |
9 |
10 |
9 |
9 |
0,6 |
52 |
|
28. |
9 |
10 |
8 |
9 |
0,6 |
28 |
Длина участков вала с диаметром Б равна 10 мм.
Длина участка вала с диаметром В равна 20 мм.
