4.3.3. Моделирование цилиндрического зубчатого колеса

4.3.3.1. Создание заготовки колеса

1. В справочной литературе (Федоренко в.А., Шошин а.И.

«Справочник по машиностроительному черчению») есть описание упрощенного построения зуба зубчатого колеса.

d_a=m_ст(Z+2) – диаметр окружности вершин зубьев;

d= m_ст Z – делительный диаметр;

d_f= m_ст (Z – 2.5) – диаметр окружности впадин; S_t=0.5m_стπ – ширина зуба.

Воспользуемся предложенным методом построения чуть позже.

_{Для начала создадим заготовку зубчатого колеса.}

1. Выберите фронтальную плоскость XY для построения эскиза.

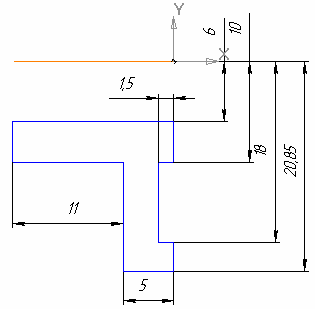

_{Постройте эскиз согласно рисунку:}

2. Для создания тела вращения, выберите команду Операция

_{вращения и создайте объект.}

4.3.3.2. Упрощенное построение изображения зуба.

_{Моделирование зуба}

1.	Выберите торцевую плоскость и постройте	на ней следующий
	эскиз согласно схеме упрощенного	построения зуба,
	приведенного выше (Z=44, m=1, da=46).	Линии построения

создавайте стилем линии – Вспомогательная, а контур зуба –

_{Основная.}

2. Выйдите из эскиза, выберите команду Приклеить выдавливанием , установите величину выдавливания, равную ширине зубчатого венца.

В результате получим модель зуба

3. Выделите зуб в дереве построения, если выделение снято, выберите команду построения Массива по концентрической сетке

4. На панели свойств щелкните левой кнопкой мыши на кнопке Ось

_{и укажите, также щелчком мыши, цилиндрическую поверхность}

зубчатого венца или ступицы, в результате программа выберет ось массива, совпадающей с осью тела вращения. Задайте количество элементов массива (в нашем примере – 44). Создайте объект.

4.3.3.3. Моделирование штифтового отверстия

1. Выберите Фронтальную плоскость для построения эскиза, постройте эскиз в виде окружности, центр которой находится на оси Х (используя привязку – Выравнивание). Проставьте необходимые размеры. После этого выйдите из режима редактирования эскиза.

2. Выберите команду Вырезать выдавливанием и вырежьте в двух направлениях с параметром «Через все». Сохраните файл.

4.3.3.4. Моделирование отверстия под установочный винт

1. Выберите Горизонтальную плоскость для построения эскиза, постройте эскиз в виде окружности, центр которой находится на оси Х (используя привязку – Выравнивание). Проставьте необходимые размеры. После этого выйдите из режима редактирования эскиза.

2. Выберите команду Вырезать выдавливанием и вырежьте в обратном направлении с параметром «Через все». Сохраните файл.
