Санкт-Петербургская Государственная Лесотехническая академия имени С.М. Кирова

Лесомеханический Факультет

Кафедра лесных гусеничных и колёсных машин

Курсовой проект

По дисциплине: «Техническая эксплуатация лесозаготовительных машин и оборудования»

На тему: «Проект организации техническо­го и ремонтного обслуживания машин на объектах ремонтно-обслуживающей базы лесозаготовительного предприятия».

Выполнил: Студент ЛМФ III-6

Спасовский В.А.

Принял: Кандидат технических наук, доцент

Г. Д. Богомас

Санкт-Петербург 2007г.

1. РАСЧЕТ ПРОИЗВОДСТВЕННОЙ ПРОГРАММЫ

ПО ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ И РЕМОНТУ

НА ОБЪЕКТАХ РОБ

1. Структура ремонтно-обслуживающей базы (РОБ)

Распределение объемов работы по ТО и ТР автомобилей, тракторов и машин на их базе необходимо производить с учетом структуры ремонтно-обслуживающей базы.

Структура РОБ формируется с учетом условий каждого конкретного предприятия. Объекты РОБ размещаются на трех уровнях:

1-й уровень - предприятие (леспромхоз);

2-й уровень - лесопункт,

3-й уровень - мастерский участок.

Нормативные значения периодичности ТО и пробега автомобилей до КР.

(КрАЗ 2551):

W_kp^Н=130000 км..

W_то-1^Н=2500 км.

W_то-2^Н=12500 км.

t_тр^н=14 чел/1000 км

1.2. Приводим к конкретным условиям эксплуатации лесовозных поездов о помощью коэффициентов, учитывающих категорию условий эксплуатации (К₁), климатические условии (К_З)

W_kp= W_kp^Н+K₁*K₃ =130000*0.84*0.9 = 98280 км

W_то-1= W_то-1^Н*К₁*К₃= 2500*0.84*0.9 = 1890 км

W_то-2= W_то-2*К₁*К₃= 12500*0.84 *0.9 = 9450 км.

Скорректируем пробег до КР относительно количества ТО, тогда:

W_kp=94500 км.

где W_kp, W_то-1, W_то-2 - скорректированный пробег лесовозного автомобиля или прицепа-роспуска соответственно до КР, ТО-1, ТО-2, км; W_кp^н, W_то-2^н, W_то-1^н - нормативный пробег автомобиля или прицепа-роспуска до КР, ТО-1, ТО-2, км.

1.3.Корректирование удельной трудоемкости ТР

t_тр = t_тр^н*K₁*K₃*K₄= 14*1.18*1.1*1.3= 23.62 чел/1000 км.

где: t_тр, - скорректированная удельная трудоемкость ТР автомобиля или прицепа-роспуска (чел-ч/1000 км);

t_тр^н - нормативная удельная трудоемкость ТР;

К₄ - коэффициент корректирования норматива в зависимости от пробега с начала эксплуатации.

1.4. Определение числа технических обслуживаний машин и оборудования с начала эксплуатации до капитального ремонта:

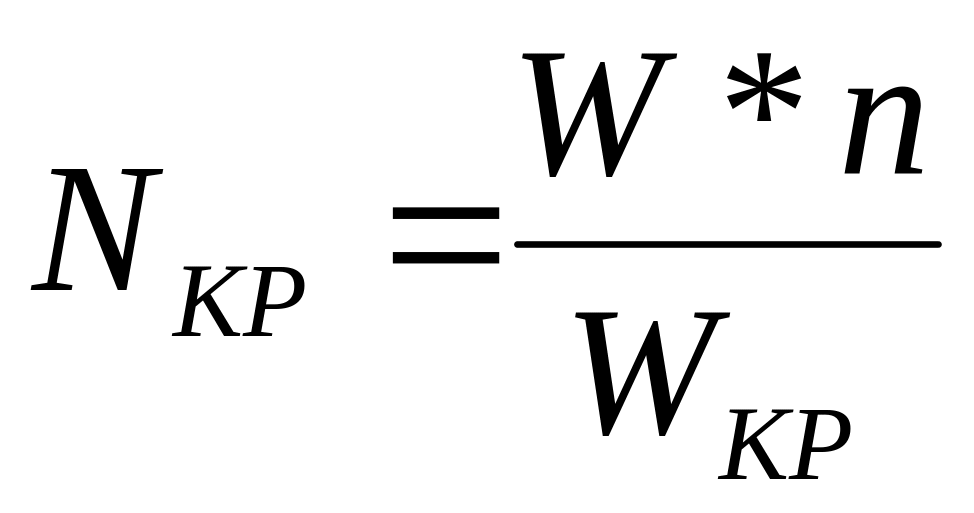

= 35000*20/94500=7.4=7.0

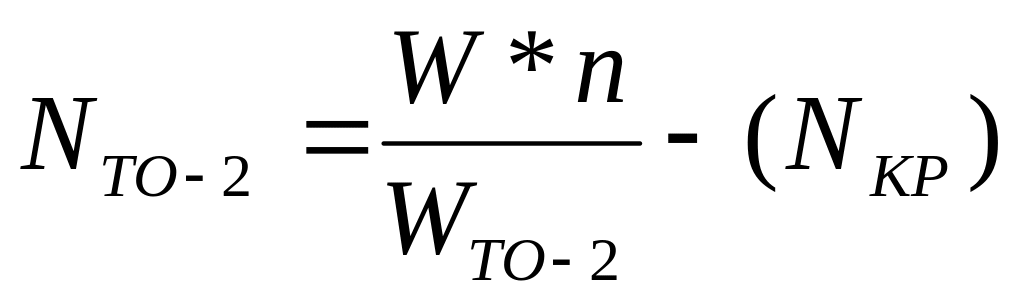

= (35000*20/9450)- 7.0=67

= (3500*20/1890)-7.0-67=296,3=296

где: W - годовой объем работы одной машины за планируемый период (мото-ч или км); Nкр -число капитальных ремонтов; N_ТО-1; N_ТО-2; - число технических обслуживании машин в планируемом периоде; п - количество машин; W_TO-1, W_TO-2, - периодичность (в единицах наработки) технических обслуживаний; Wкр- периодичность капитальных ремонтов.

1.5. Определение годовой трудоемкости работ по видам ТО машин (группы однотипных машин) определяется умножением годовой программы на трудоемкость одного технического обслуживания ТО-1. ТО-2, , СО

Т_ТО-1=N_ТО-1 * t_ТО-1=296*9,5=2812 чел*час

Т_ТО-2=N_ТО-2 * t_ТО-2=67*39,7=2659,9 чел*час

Т_СО=N_СО * t_СО=40*12,2=488 чел*час

Т_А.ТР=(W*n/1000) * t_ТР=(35000*20/1000)*23,62=16534 чел*час

Где t_ТО-1, t_ТО-2, t_СО - нормативная трудоемкость работ по техническому обслуживанию. ТО-1, ТО-2, СО, чел.-ч; tтр - удельная трудоемкость текущего ремонта, чел.*ч./1000 (для автомобилей) по данным Приложения 1

Нормативы трудоемкости вспомогательных работ устанавливаются в пределах 20…30% от суммарной трудоемкости ТО (включая ЕО) и ремонта (ТР) всего парка машин и оборудования предприятия. В состав вспомогательных работ входят: техническое обслуживание и ремонт, транспортные и погрузочно-разгрузочные работы, связанные с ТО и ТР оборудования, уборка производственных и служебно-бытовых помещений.

1.6. Определяем годовую трудоемкость ТО и ТР в целом по всему парку машин определяют суммированием трудоемкости по отдельным машинам:

Т_А.ТОР=Т_ТО-1+Т_ТО-2+Т_СО+Т_А.ТР+Т_ВСП= 2812+2659+488+16534+20%=28117,3 чел*час

где: Т_А.ТОР, - годовая трудоемкость ТО и ТР соответственно для автомобилей и тракторов, чел-ч: Тто-1, Тто-2, Тсо, Та.тр, - годовая суммарная трудоемкость по видам ТО и ТР всех машин, чел.-ч.

1.7.Заполнение таблицы согласно расчётам

Таблица 1.1

Распределение трудоемкости то и тр по видам работ (в чел*час) для лесовозных автомобилей

Виды работ	ТО-1	ТО-2	СО	ТР
Уборочно-моечные	418,9	156,8	14,5	826,7
Заправочные	281,2	53,18	24,4	165,34
Крепежные	424,6	212,7	4,88	694,4
Контрольно-диагностические и регулировочные	697,3	877	50,7	413,3
Смазочные	295,26	805,6	146,7	-
Очистительные	393,6	186,3	87,84	330,68
Разборочно-сборочные	-	-	19,52	5588
Ремонт узлов и агрегатов	-	-	-	3753
Слесарно-механические	-	-	-	2314
ТО и ТР электрооборудования	75,9	132,5	28,79	496
ТО и ТР аккумуляторов	84,36	53,18	4,88	165,34
ТО и ТР системы питания	56,24	77	97,6	628,2
ТО и ТР гидрооборудования	84,36	106,36	82,96	165,34
Сварочные	-	-	-	1074,7
Кузнечно-рессорные	-	-	-	198,4
Медницко-жестяницкие	-	-	-	413,35
Вулканизационные	-	-	-	165,34
Арматурно-кузовные,	-	-	-	248,01
малярные	-	-	-	82,67

1.8. Расчет количества рабочих по производственным участкам и зонам.

При проектировании и реконструкции производственных участков объектов РОБ число работающих рассчитывается по годовой трудоемкости работ и годовым фондам времени рабочих по формуле:

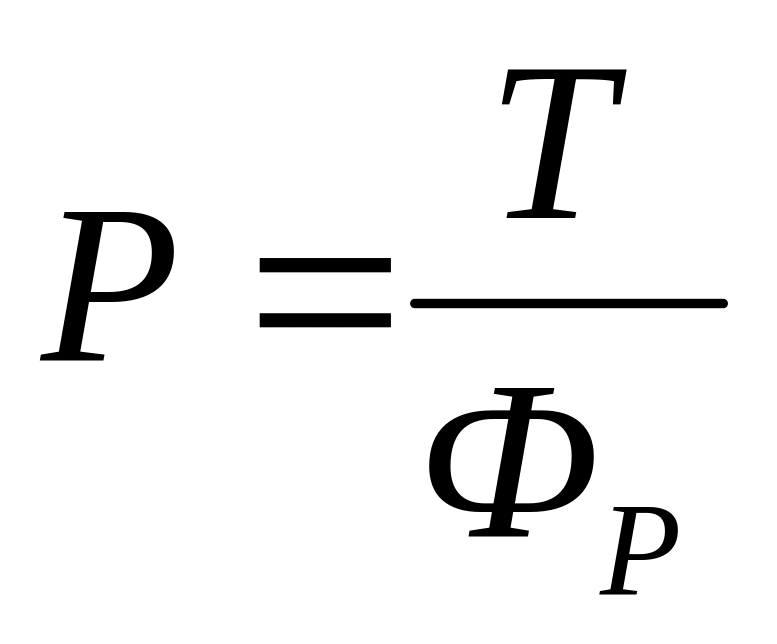

= 28117,3/1772,8=15,8=16 человек

где Т - годовая производственная программа объекта РОБ. чел.-ч.: Ф, - годовой фонд времени рабочего.

Годовая трудоемкость работ по производственным участкам распределяется в процентном отношении от общей годовой трудоемкости текущего ТО и ТР, приходящейся на проектируемый объект РОБ

P_всп= P* 0,15=2 человека

P_итр= P* 0,12=1 человек

P_ск= P* 0,05=1 человек

P_моп= P* 0,02=1 человек

2. Расчёт количества ТО и ТР для тракторов и машин на их базе.

I. Нормативные значения периодичности ТО в моточасах тракторов до КР.

(Трактор ТТ-4М):

W_kp=6000 м*ч..

W_то-1=50 м*ч.

W_то-2=250 м*ч.

W_то-3=1000 м*ч.

t_тр=32 чел/100

2.1. Определение числа технических обслуживаний машин и оборудования с начала эксплуатации до капитального ремонта:

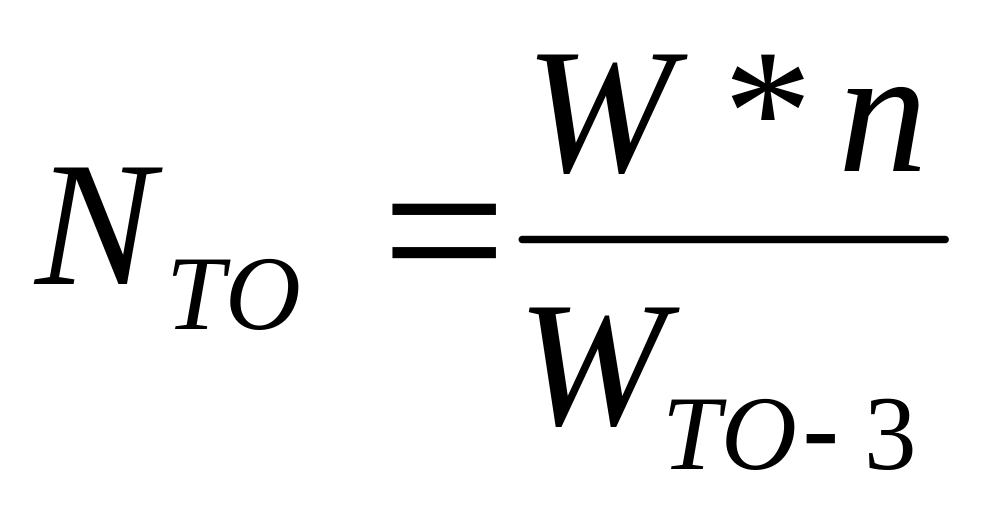

=940*16/6000=2,5

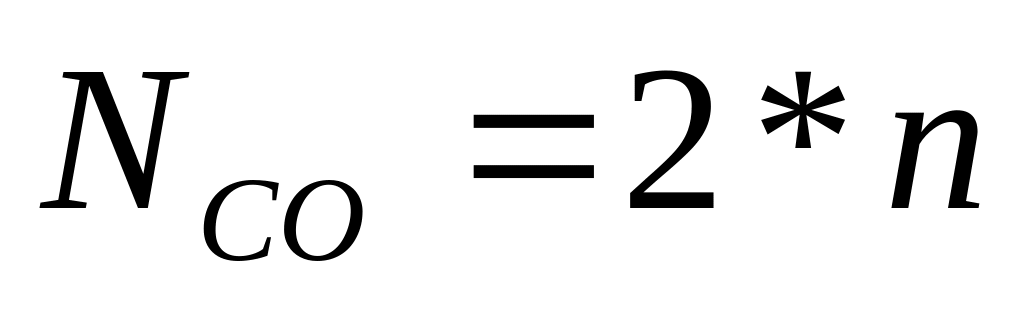

=2*12=32

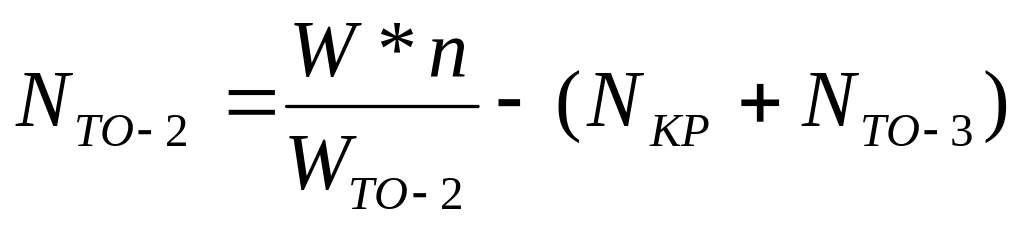

=(940*16/1000)-2,5=15

=(940*16/250)-2,5-15=60,1

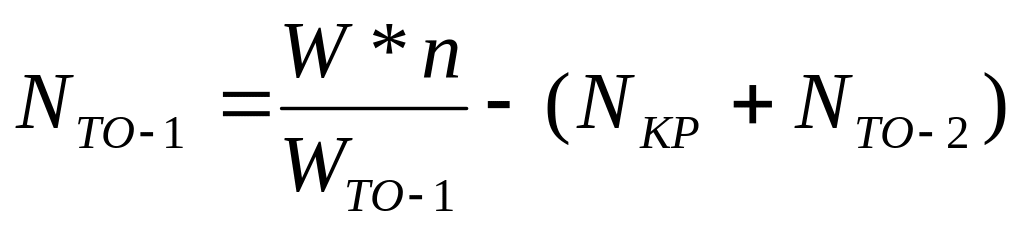

=(940*16/50)-2,5-15-60,1-=300,8

2.2. Годовая трудоемкость работ по видам ТО машин (группы однотипных машин) определяется умножением годовой программы на трудоемкость одного технического обслуживания ТО-1. ТО-2, ТО-З, СО.

Т_ТО-1=N_ТО-1 * t_ТО-1= 300,8*5=1504 чел*час

Т_ТО-2=N_ТО-2 * t_ТО-2=60,1*14=841,4 чел*час

Т_ТО-3=N_ТО-3 * t_ТО-3=15*30=450 чел*час

Т_СО=N_СО * t_СО=32*10=320 чел*час

Т_Т.ТР=W/100 * t_ТР=(940*16/100)*32=4812 чел*час

II. Нормативные значения периодичности ТО в моточасах тракторов до КР.

(Трактор ЛТ-6515):

W_kp=64500 м*ч..

W_то-1=50 м*ч.

W_то-2=250 м*ч.

W_то-3=1000 м*ч.

t_тр=32 чел/100

2.1. Определение числа технических обслуживаний машин и оборудования с начала эксплуатации до капитального ремонта:

=850*8/4500=1,5

=8*2=16

=(850*8/1000)-1,5=6,8

=(850*8/250)-1,5-6,8=27,2

=(850*18/50)-1,5-6,8-27,2-=136

2.2. Годовая трудоемкость работ по видам ТО машин (группы однотипных машин) определяется умножением годовой программы на трудоемкость одного технического обслуживания ТО-1. ТО-2, ТО-З, СО.

Т_ТО-1=N_ТО-1 * t_ТО-1= 136*6=816 чел*час

Т_ТО-2=N_ТО-2 * t_ТО-2=27,2*16=435,2 чел*час

Т_ТО-3=N_ТО-3 * t_ТО-3=6,8*32=217,6 чел*час

Т_СО=N_СО * t_СО=16*12=192 чел*час

Т_Т.ТР=W/100 * t_ТР=(850*8\100)*33=2244 чел*час

III. Нормативные значения периодичности ТО в моточасах бензомоторной пилы до КР.

(Бензомоторная пила МП-5 +КГМ-1А):

W_то=100м*ч..

t_тр=32 чел/100

2.1. Определение числа технических обслуживаний машин и оборудования с начала эксплуатации до капитального ремонта:

=850*19/100=161,5

=19*2=38

2.2. Годовая трудоемкость работ по видам ТО машин (группы однотипных машин) определяется умножением годовой программы на трудоемкость одного технического обслуживания ТО

Т_ТО-1=N_ТО-1 * t_ТО-1= 161,5*1,4=226,1 чел*час

Т_СО=N_СО * t_СО=32*0,5=19 чел*час

Т_Т.ТР=W/100 * t_ТР=(850*19\100)*3,1=500,6 чел*час

2.3. Определение годовой трудоемкости ТО и ТР в целом по всему парку машин определяют суммированием трудоемкости по отдельным машинам:

Т_Т.ТОР=Т_ТО-1+Т_ТО-2+Т_ТО-3+Т_СО+Т_Т.ТР+Т_ВСП=9510,25+4641+2695=19846,25 чел*час

1.7.Заполнение таблицы согласно расчётам

Таблица 1.2

Распределение трудоемкости ТО и ТР по видам работ

(в процентах) для тракторов и машин на их базе

Виды работ	ТО-1	ТО-2	ТО-3	СО	ТР
Уборочно-моечные	816	468,98	217,6	192,0	224
Заправочные	289,5	97	25,2	11,2	11
Крепежные	198,9	49	60,6	-	29
Контрольно-диагностические и регулировочные	11,17	12,8	13,8	28,6	45
Смазочные	18,45	16,9	24,8	23,7	90
Очистительные	256,8	100,0	98,1	80,7	67
Разборочно-сборочные	-	-	-	-	897
Ремонт узлов и агрегатов	-	-	-	-	628
Слесарно-механические	-	-	-	-	67
ТО и ТР электрооборудования	6	7,4	10,9	5,5	22,4
ТО и ТР аккумуляторов	83	82,7	67,8	56,0	22,4
ТО и ТР системы питания	10,7	12,6	9,8	-	22,4
ТО и ТР гидрооборудования	9,5	8,5	7,7	-	33,6
Сварочные	-	-	-	-	67
Кузнечно-рессорные	-	-	-	-	11
Медницко-жестяницкие	-	-	-	-	67
Арматурно-кузовные,	-	-	-	-	22,4
малярные	-	-	-	-	11
