5.2. Проектування блискавкозахисту
Блискавка небезпечна тим, що удар її у незахищений або неправильно захищений об’єкт становить небезпеку не тільки для устаткування, а й для людей. Довжина каналу блискавки досягає у середньому 5 км. Канал блискавки має температуру 200000С і вище. Блискавка проплавляє метал товщиною 4 мм, крім того, вона руйнує споруди з каменю, бетону, цегли.
Захист споруд від прямих ударів блискавки здійснюється за допомогою блискавковідводів. Будь-який блискавковідвід складається з трьох основних частин: блискавкоприймача, який безпосередньо сприймає удар блискавки; струмовідводу (спуску), що з’єднує блискавкоприймач із заземлювачем; заземлювача, через який струм блискавки стікає у землю. За типом блискавкоприймача блискавковідводи поділяються на стержневі і тросові.
Необхідно спроектувати поодинокий тросовий блискавковідвід, який розміщується на опорі поряд із спорудою. Кінцева мета розрахунків – визначити довжину блискавковідводу, яка є достатньою для захисту споруди від ударів блискавки.
Послідовність виконання роботи:
1. Визначити середньорічну можливу кількість ударів блискавки N у споруду, що не має блискавкозахисту:
N = ( S + 6hх )∙(L + 6hх) ∙ n∙10-6,
де S - ширина захищуваної споруди, м;
L - довжина споруди, м;
n - середньорічна кількість ударів блискавки на 1 км2 земної поверхні;
hх - найбільша висота споруди, м.
Дані для розрахунків беруть з Додатку В.
Згідно СН 305 – 77 є дві зони захисту блискавковідводами: А і Б, тобто частини простору, всередині якого споруда захищена від прямих ударів блискавки з певним ступенем надійності. У зоні А забезпечується ступінь надійності 99,5% і вище, а в зоні Б - 95% і вище.
Під час розрахунків слід враховувати, що найменша відстань від блискавковідводу до споруди повинна бути не менше а, м ( щоб запобігти занесенню потенціалів у споруду) (рис.4а).
2. Зона захисту поодинокого тросового блискавковідводу має габарити (рис.4б).
Параметри зон захисту наведені в таблиці 1.
Таблиця 1.
Параметри зон захисту
|
Зона А |
Зона Б |
Ho |
0,85h |
0,92h |
ro |
(1,35 - 0,0025h)h |
1,7h |
rx |
(1,35 – 0,0025h)(h – hx / 0,85) |
1,7(h – hx / 0,92) |
3. Визначити висоту опори троса:
hоп = h + 3м;
де h – висота троса в точці найбільшого провисання, м.
4. Визначити радіус кола rx зони захисту на висоті споруди hx, що захищається, за формулою:
.
5. Розрахувати параметри зон захисту А і Б тросового блискавковідводу.
6. Побудувати зону захисту поодинокого тросового блискавковідводу.
7. Сформулювати висновки з роботи.
а)
б)

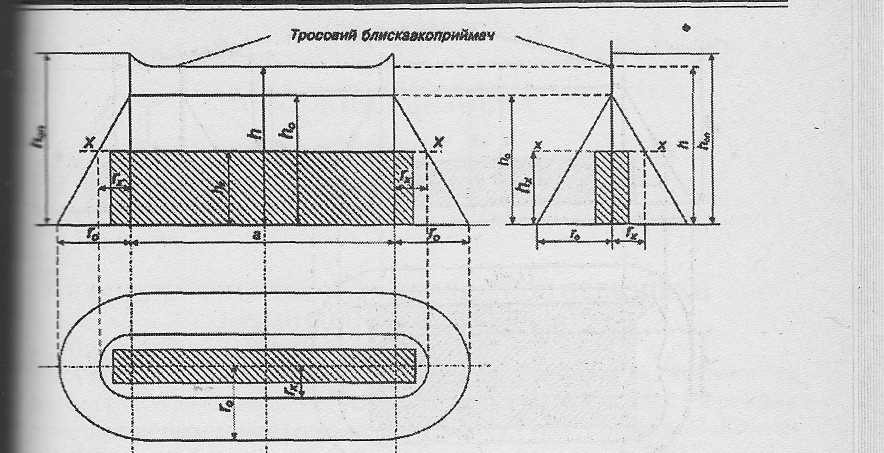

Рис. 4. Зона захисту поодинокого тросового блискавковідводу
а) схема визначення відстані від блискавковідводу до споруди;
б) схема параметрів зони захисту
Висновки Список літератури
Князевский Б.А. Охрана труда в электроустановках. – М.: Энергоатомиздат, 1983. -354с.
Орлов Г.Г. Инженерные решения по охране труда в строительстве/: Справочник строителя. - М.: Стройиздат, 1985. - 458с.
Крикунов Г.М., Резніченко П.Т., Охорона праці в будівництві. – К.: 1994. -298с.
Русин В.И. и др. Охрана труда в строительстве. Инженерные решения. – К.: 1990. - 356с.
Пістун І.П., Кіт Ю.В., Березовецький А.П. Практикум з безпеки життєдіяльності: Навчальний посібник. – Суми: Видавництво «Університетська книга», 2004. – 232с.
Височан І.М. та ін. Безпека життєдіяльності: Навчальний посібник / За заг. ред. канд. техн. наук Пістуна І.П. – Львів «Ліга-Прес», 2011. – 430с.
