6. Пайка, клейка

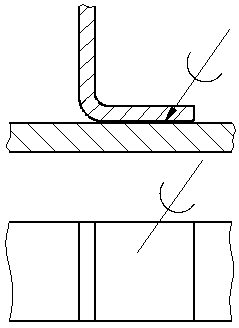

Пайка представляет собой процесс соединения металлических материалов при помощи расплавленного дополнительного материала - припоя, вводимого в зону соединения деталей. Пайку широко применяют в электро - и радиотехнике. В некоторых случаях пайка экономичнее сварки, так как требует меньшего нагрева металла, не изменяет его свойств и не приводит к деформации. Для обозначения пайки применяют условный знак в виде полуокружности, открытой сверху, его наносят на наклонном участке линии-выноски толщиной 5, равной сплошной основной линии. Линия-выноска для обозначения пайки заканчивается двусторонней стрелкой, а если шов выполнен по замкнутой линии, обозначение линии-выноски заканчивается окружностью диаметром 3-4 мм. Швы, получаемые пайкой, изображают условно по ГОСТ
Швы, выполняемые по замкнутой линии, следует обозначать окружностью диаметром от 3 до 5 мм, выполняемой тонкой линией.
Швы, ограниченные определенным участком, следует обозначать, как показано на рисунке.

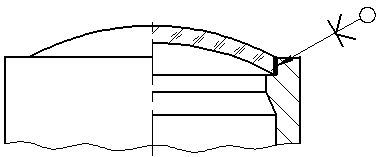

- Обозначение
пайки, шов которой
выполняется по
замкнутой линии.
В соединениях, получаемых пайкой и склеиванием, место соединения элементов следует изображать сплошной линией толщиной 2s.
Для обозначения паяного и клееного соединения следует применять условный знак, который наносят на линии- выноске сплошной основной линией:
-для пайки
- для склеивания
Припой - металл или сплав, который вводят в зазор между соединяемыми деталями. Оловянно-свинцовые припои являются легкоплавкими, а серебряные -тугоплавкими. Обозначение припоя указывают в технических требованиях.
Склеиванием называют процесс получения неразъемных соединений за счет соединения клеем.
Клеевые швы изображают по ГОСТ 2.313-68 на видах и разрезах сплошной линией толщиной 2 5. К этой линии подводят линию-выноску, на которой установлен знак "К", который наносят на наклонном участке линии-выноски, толщиной, равной 5. Все рекомендации по обозначению клеевых соединений аналогичны паяным соединениям. Для склеивания используют различные клеи:
фенолполивинилацетатные, ГОСТ 12172-74 (БФ-2, БФ-4, БФ-6);
бакелитовый, ГОСТ 901-71;
клей №88 ТУМХП1542-49 и др.
Обозначение клея указывают в технических требованиях.
Обозначение клейки, шов которой выполняется по замкнутой линии:
