5. Резьбовые соединения

В машиностроении применяются различные резьбы, каждая из которых наиболее полно отвечает назначению и условиям функционирования резьбового соединения.

При резьбовом соединении двух деталей одна из них имеет наружную резьбу, выполненную на наружной поверхности (на стержне или трубе), а другая - внутреннюю, в отверстии (в гайке или муфте).

В соответствии с указанными видами резьбовых соединений и резьбы подразделяются на ходовые и крепежные.

Метрическая резьба ГОСТ 9150-81 наиболее часто применяется в крепежных деталях (винты, болты, шпильки, гайки). Имеет профиль в виде равностороннего

треугольника с углом, при вершине 60^о (рисунок 4). Используется в основном

для неподвижного разъемного соединения деталей.

р

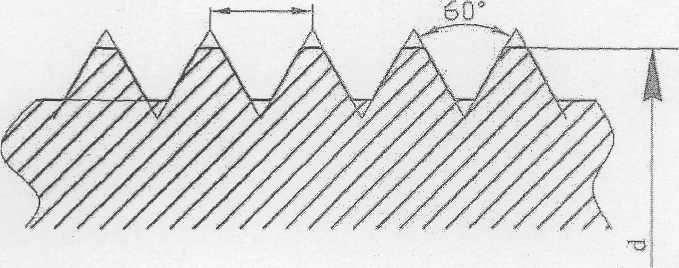

Рисунок 4-Метрическая резьба

При одинаковых наружных диаметрах стандартизованные резьбы могут быть выполнены с крупным (таблица 1) и мелким шагом. Допуски на метрическую резьбу устанавливает ГОСТ16093 – 81, предусматривающий три класса точности резьбы: точный, средний, грубый.

Таблица 1-Основные размеры (мм) метрической резьбы с крупным шагом

Диаметры резьбы			Шаг резьбы P
Наружный d=D	Средний d1=D1	Внутренний d2=D2
8 10 12 14 16 18 20	6,6 8,376 10,106 11,835 13,835 15,294 17,294	7,188 9,026 10,863 12,701 14,701 16,376 18,376	1,25 1,5 1,75 2 2 2,5 2,5

Дюймовая резьба. В настоящее время не существует стандарт, регламентирующий основные размеры дюймовой резьбы.

Ранее существовавший ОСТ НКТП 1260 отменен, и применение дюймовой резьбы в новых разработках не допускается.

Дюймовая резьба применяется при ремонте оборудования, поскольку в эксплуатации находятся детали с дюймовой резьбой. Основные параметры дюймовой резьбы: наружный диаметр, выраженный в дюймах, и число шагов на дюйм длины нарезанной части детали

Трубная цилиндрическая резьба ГОСТ 6357-81 (рисунок.5) имеет профиль в виде равнобедренного треугольника с закругленными вершинами и впадинами. Используется для обеспечения герметичности соединения. Трубная цилиндрическая резьба изготовляется различных классов точности.

Рисунок 5-Трубная цилиндрическая резьба

Основные размеры трубной цилиндрической резьбы приведены в таблице 2.

Таблица 2-Размеры трубной цилиндрической резьбы

Обозначение резьбы, дюймы	Диаметр резьбы, мм		Шаг, мм Р	Число ниток на l
	наружный d	Внутренний d1
¼ ½ 1 11/4 11/2 13/4 2	13,16 33,25 20,95 41,91 47,80 53,75 59,62	11,446 18,631 30,291 38,952 44,845 50,791 56,656	1,337 1,814 2,309 2,309 2,309 2,309 2,309	19 19 11 11 11 11 11

Трапецеидальная резьба ГОСТ 9484-81 (рисунок 6,а) и упорная ТОСТ 10177-82 (рисунок 6,б) резьбы имеют профиль в виде трапеций с различными углами и служат для преобразования вращательного движения в поступательное с восприятием больших осевых усилий. Эта резьба применяется главным образом в деталях механизмов для преобразования вращательного движения в поступательное движение при значительных нагрузках.

а) б)

Рисунок 6-Трапецеидальная резьба

Прямоугольная нестандартная резьба (рисунок 7) имеет профиль в виде квадрата и применяется так же, как трапецеидальная и упорная резьбы. Способна выдерживать повышенные осевые нагрузки. Ходовые и грузовые винты (домкратов, прессов и других механизмов) часто выполняют с резьбой прямоугольного профиля.

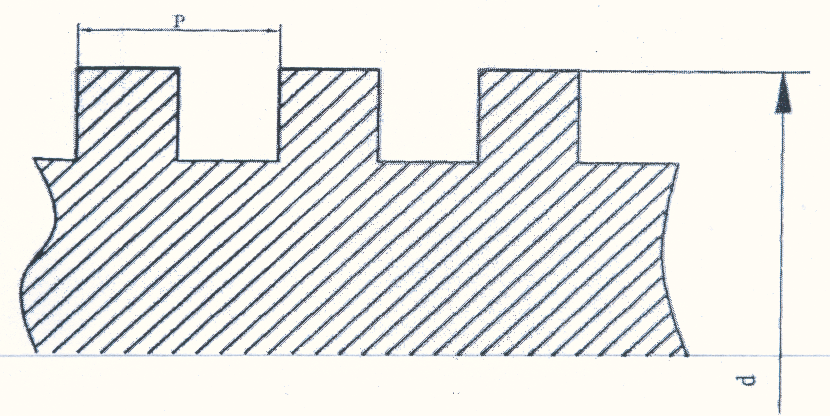

Рисунок 7-Прямоугольная нестандартная резьба

Трубная коническая резьба. Параметры и размеры трубной конической резьбы определены ГОСТ 6211-81, в соответствии с которым профиль резьбы соответствует профилю дюймовой резьбы. Резьба стандартизована для диаметров от 1/16" до 6" (в основной плоскости размеры резьбы соответствуют размерам трубной цилиндрической резьбы).

Нарезаются резьбы на конусе с углом конусности ср /2 = 1°47'24" (как и для метрической конической резьбы), что соответствует конусности 1:16.

Применяется резьба для резьбовых соединений топливных, масляных, водяных и воздушных трубопроводов машин и станков, при больших давлениях жидкости или газа

Круглая резьба. Круглая резьба стандартизована. Профиль круглой резьбы образован дугами, связанными между собой участками прямой линии. Угол между сторонами профиля, а = 30°. Резьба применяется ограниченно: для водопроводной арматуры, в отдельных случаях для крюков подъемных кранов, а также в условиях воздействия агрессивной среды.
