2. Виды резьбы
Резьбы классифицируется:
по форме поверхности, на которой они нарезаны:
цилиндрические;
конические;
по расположению резьбы на поверхности:
наружная
внутренняя
по форме профиля (рисунок 2)
треугольные
прямоугольные
трапецеидальные
круглые
по назначению
крепежные
крепежно-уплотнительные
ходовые
специальные
левые или правые
однозаходные и многозаходные.
Рисунок 2 - Виды резьбы
3. Характеристика резьбы
1. Профиль резьбы является основным признаком, характеризующим резьбу. Профилем резьбы называется сечение ее витка плоскостью, проходящей через ось цилиндра (т. е. диаметральной плоскостью), на котором образована резьба.
Элементы профиля резьбы — это его боковые стороны, угол, вершина и впадина. Углом профиля называется угол между боковыми сторонами витка, измеренный в диаметральной плоскости.
Вершиной профиля называется линия, соединяющая боковые стороны его по верху витка (Е) — рис.1, а, б.
Рис.1. Вершины и впадины профиля.
Впадиной профиля называется линия, образующая дно винтовой канавки (F) — рис.1, а, б. Очертания вершины и впадины могут быть плоскосрезанными (рис.1, а) или закругленными (рис.1, б).
2. Шаг резьбы — это расстояние между двумя одноименными (т. е. правыми или левыми) точками двух соседних витков, измеренное параллельно оси резьбы. Почти у всех резьб, принятых в машиностроении, шаг измеряется в миллиметрах. Существуют, однако, также резьбы, у которых шаг выражается числом витков резьбы на один дюйм ее длины.
Кроме винтов, на токарном станке нарезаются червяки, имеющие модульный, или питчевый шаг.
3. Диаметры резьбы. Различают три диаметра резьбы: наружный, внутренний и средний.
Наружным диаметром резьбы называется диаметр цилиндра, описанного около резьбовой поверхности. Внутренним диаметром резьбы называется диаметр цилиндра, вписанного в резьбовую поверхность. Средним диаметром резьбы называется диаметр цилиндра, соосного с резьбой, образующие которого делятся боковыми сторонами профиля на равные отрезки.
4. Угол подъема резьбы — это угол, образованный направлением резьбового выступа резьбы с плоскостью, перпендикулярной к его оси.

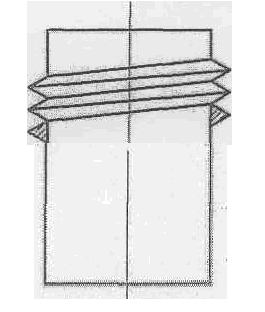

5. Правая и левая резьбы. По направлению витка различают правые (рис.2, б) и левые (рис.2, а) резьбы.
Рис.2. Правые и левые резьбы.
Если подъем резьбы винта, положенного на ладонь правой руки, совпадает с направлением отогнутого большого пальца, эта резьба правая. Совпадение подъема резьбы с направлением отогнутого большого пальца левой руки указывает, что данная резьба левая.
На винт с правой резьбой гайка навертывается при вращении вправо (по часовой стрелке), на винт с левой резьбой при вращении влево (против часовой стрелки).
4. Обозначение резьбы на чертеже
Резьбу на стержнях изображают по наружному диаметру сплошными основными линиями, а по внутреннему — сплошными тонкими.
Изображение резьбы на стержне винта
Основные элементы метрической резьбы (наружный и внутренний диаметры, шаг резьбы, длину и угол резьбы) вы изучали в пятом классе. На рисунке указаны некоторые эти элементы, но на чертежах таких надписей не делают. Резьбу в отверстиях изображают сплошными основными линиями по внутреннему диаметру резьбы и сплошными тонкими по наружному.
Изображение резьбы в отверстии
Условное обозначение резьбы показано на рисунке. Читать надо так: резьба метрическая (М) с наружным диаметром 20 мм, третьего класса точности, правая, с крупным шагом — «Резьба М20 кл. 3».
Обозначение правой резьбы с крупным
шагом
На рисунке обозначение резьбы «М25Х1,5 кл. 3 левая» следует читать так: резьба метрическая, наружный диаметр резьбы 25 мм, шаг 1,5 мм, мелкая, третьего класса точности, левая.
Обозначение левой резьбы
