5.2. Электромагнитные контакторы типа мк-15-01 и мк-009 (обозначение в схеме к52 и к54)

Служат для управления электрическими печами. Устроены аналогично контакторам МК-310 и МК-10, но не имеют системы дугогашения, так как номинальный ток цепи электропечей 1,4 ампера. При таком токе система дугогашения неэффективна, т.к. для создания требуемого магнитного дутья потребуется изготовить дугогасительную катушку с очень большим количеством витков

Основные тех. данные:

Ток номинальный, А 1,4

Разрыв контакторов, мм 28-34

Провал контакторов, мм 5-7

Нажатие контакторов, кг не менее 0,8

В контакторах такого типа для гашения дуги применяют двойной разрыв дуги. Возникшие при этом дуги между двумя парами контактов растягиваются теплым потоком воздуха, охлаждаются притоком воздуха снизу и гаснут.

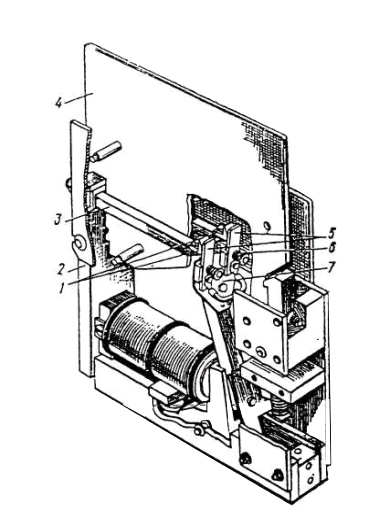

Рисунок 33. Электромагнитный контактор МК-15-01 1 – держатель неподвижного контакта, 2 – вертикальная стойка, 3 – изоляционная стойка, 4 – асбоцементные перегородки, 5 – подвижный контакт, 6 – притирающие пружины, 7 – держатель подвижного контакта.

Для обеспечения двойного разрыва дуги изменена конструкция контактной системы. К вертикальной стойке 2 закреплены держатели неподвиж­ных контактов 1. На изоляционном рычаге якоря закреплен плоский держатель 7 подвижных контактов 5 с притирающими пружинами 6. Контакты соединены между собой медным шунтом.

Контакты отделяются от внешней среды и друг от друга паке­том, состоящим из трех асбоцементных пластин, соединённых между собой. Пакет имеет ось вращения и пружинную защелку. Блокировок контактор не имеет. Номинальное положение в схеме такое же, как и у всех контакторов.

5.3. Электромагнитный контактор типа ткпм.

(Схемное обозначение К3, К4, К63)

Электромагнитные контакторы предназначены для замыкания и размыкания многоамперных низковольтных цепей электровоза. Применяют электромагнитные контакторы ТКПМ-111 и ТКПМ-131.

Конструкция. Контакторы ТКПМ-111 (рисунок 34) представляют собой магнитную систему клапанного типа. Ярмо 14 состоит из угольника с приклепанным к нему сердечником 13 и планкой 15. На сердечнике ярма установлена включающая катушка 12, а на угольнике с помощью скобы 11 установлен якорь 10. На якоре закреплена изоляционная колодка 6, несущая главный подвиж­ной контакт 6. Неподвижный контакт 5 с дугогасительной систе­мой собран на основании 1 и при­креплен к угольнику ярма.

Их технические данные следующие:

Наименование параметра	Тип контактора
	ТКПМ-111-21, ТКПМ-111-22	ТКПМ-131-17
Номинальное напряжение включающей катушки, В	50	50
Коммутируемый ток, А , .	80/25*	80
Число главных контактов	1	2
Раствор главных контактов, мм	8	8
Провал главных контактов, мм	4	4
Нажатие главных контактов, Н:
начальное	2,5	2,5
конечное	7	7
Число замыкающих вспомогательных контактов	2	2
Раствор вспомогательных контактов, мм	6	6
Провал вспомогательных контактов, мм	2,5	2,5
Нажатие, вспомогательных контактов, Н:
начальное	0,6	0,6
конечное	1,5	1,5
Масса, кг	4	5

* В числителе для контактора ТКПМ-111-21, а в знаменателе — для контактора ТКПМ-111-22.

Дугогасительная система состоит из дугогасительной катушки 3, полюсов 4 и камеры 2. На яко­ре прикреплена металлическая планка 9, один конец которой является опорой главной пру­жины 7, а другой — приводом электрических вспомогатель­ных контактов.

При подаче напряжения на катушку в ее магнитной системе возникает магнитный поток, ко­торый притягивает якорь к сер­дечнику ярма и контакты замы­каются.

В эксплуатации электромаг­нитный контактор рекомендуется осматривать не реже одного ра­за в месяц при полном отключе­нии его от сети. При осмотре проверяют затяжку винтов и от­сутствие, механических заеданий.

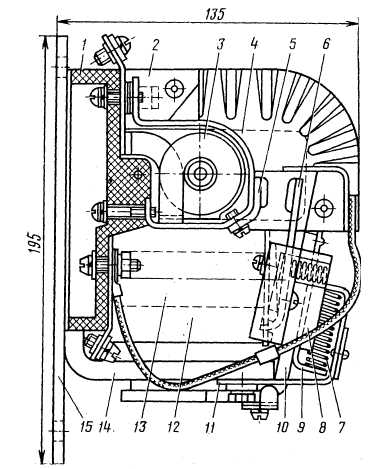

Рисунок 34. Электромагнитный контак­тор ТКПМ-111

Смещение подвижного контакта относительно неподвижного в любом направлении допускается не более 1,5 мм. Линейное ка­сание контактов должно быть не менее 75% их ширины.
